Индуктивный датчик IME30 (15мм, укороченный, выступающий) предназначен для определения положения, перемещения, в качестве концевых выключателей, в качестве контрольных устройств схем безопасности или как датчики импульсов.

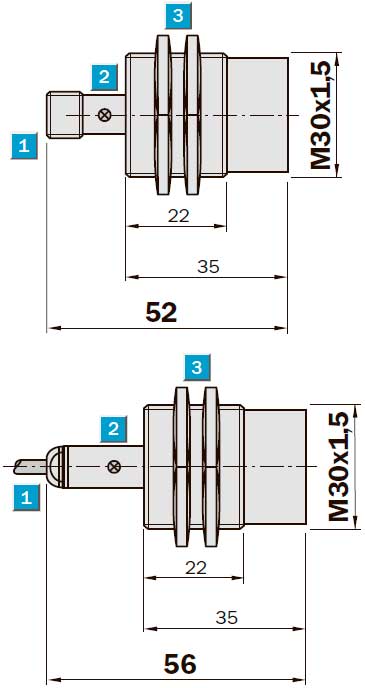

Конструктивная схема датчика
Параметры | 15NN OZC0K | 15NNO ZW2K | 15NNS ZC0K | 15NNS ZW2K |
Рабочий диапазон Sn | 15 мм | |||
Электрическое соединение | Трехпроводное | |||
Электропитание Vs | 10 ... 30 В постоянного тока | |||
Остаточная пульсация Uрр | < 10 % | |||
Перепады напряжения Ud | < 2 В | |||
Энергопотребление | < 10 мА | |||
Ток нагрузки Iа | < 200 мА | |||
Задержка перед готовностью tv | < 125 мс | |||
Гистерезис Н, от sг | 5 ... 15 % | |||
Повторяемость Р | 2 % (Ub и Та постоянн ) | |||
Температурный дрейф, от sг | ± 10 % | |||
Электромагнитная совместимость | Соответствует ЕМ 60947-5-2 | |||
Тип выходного сигнала | NPN | |||
Функция выхода | Нормально закрытый | Нормально открытый | ||
Установка | с выступающей частью | |||
Тип подключения | Разъем, М12, 4-pin | Кабель, ПВХ, 2м | Разъем, М12, 4-pin | Кабель, ПВХ, 2м |
Класс защиты | ІР 67 | |||
Максимальная частота переключения | 500 Гц | |||
Размеры | М30 х 1,5 | |||
Защита от короткого замыкания | + | |||
Защита от переполюсовки | + | |||
Защита от перепадов напряжения | + | |||
Вибро- и ударо-стойкость | 30 г, 11 мс/10 ... 55 Гц, 1 мм | |||
Температурный режим Та | -40°С ... +65 °С | |||
Материал корпуса | Никелированная латунь, пластик | |||
Момент затяжки гаек | 100 Нм |
Параметры | 15NPO ZC0K | 15NPO ZW2K | 15NPS ZC0K | 15NPS ZW2K |
Рабочий диапазон Sn | 15 мм | |||
Электрическое соединение | Трехпроводное | |||
Электропитание Vs | 10 ... 30 В постоянного тока | |||
Остаточная пульсация Uрр | < 10 % | |||
Перепады напряжения Ud | < 2 В | |||
Энергопотребление | < 10 мА | |||
Ток нагрузки Iа | < 200 мА | |||
Задержка перед готовностью tv | < 125 мс | |||
Гистерезис Н, от sг | 5 ... 15 % | |||
Повторяемость Р | 2 % (Ub и Та постоянн ) | |||
Температурный дрейф, от sг | ± 10 % | |||
Электромагнитная совместимость | Соответствует ЕМ 60947-5-2 | |||
Тип выходного сигнала | PNP | |||
Функция выхода | Нормально закрытый | Нормально открытый | ||
Установка | с выступающей частью | |||
Тип подключения | Разъем, М12, 4-pin | Кабель, ПВХ, 2м | Разъем, М12, 4-pin | Кабель, ПВХ, 2м |
Класс защиты | ІР 67 | |||
Максимальная частота переключения | 500 Гц | |||
Размеры | М30 х 1,5 | |||
Защита от короткого замыкания | + | |||
Защита от переполюсовки | + | |||
Защита от перепадов напряжения | + | |||
Вибро- и ударо-стойкость | 30 г, 11 мс/10 ... 55 Гц, 1 мм | |||
Температурный режим Та | -40°С ... +65 °С | |||
Материал корпуса | Никелированная латунь, пластик | |||
Момент затяжки гаек | 100 Нм |
