Корабельный измеритель ветра КИВ ІІ
Корабельный измеритель ветра КИВ предназначен для дистанционного определения скорости и направления ветра, измеряемых на уровне установки датчика ветра.
Принцип действия изделия основан на преобразовании значений метеорологических параметров в электрические величины, отсчитываемые визуально по показаниям соответствующих приборов.
Измеритель ветра устанавливается на надводных кораблях, а также может применяться на наземных пунктах метеослужбы.
В состав изделия входят: датчик ветра, центральный прибор, репитер, построитель.
Для измерения скорости и направления ветра используется зависимость между скоростью ветра и числом оборотов вертушки, между направлением ветра и положением свободно ориентирующейся флюгарки датчика ветра. Скорость и направление ветра при помощи сельсинной передачи дистанционно передаются в пульт – центральный прибор. В центральном приборе происходит осреднение величины скорости ветра при помощи программно-наборного механизма и сглаживания величины направления ветра при помощи демпфирующего механизма.
Режим работы – непрерывный с дискретной выдачей данных средней скорости наблюдаемого ветра через каждые 120 с работы прибора.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Диапазон измерения средней скорости наблюдаемого ветра, м/с 2-50,
• скорости истинного ветра, м/с 2-40,
• направления ветра, град 0-360,
Основная погрешность, не более:
• средней скорости наблюдаемого ветра, м/с +/-(0,5+0,05V), где V- скорость наблюдаемого ветра,
• направления наблюдаемого ветра, град +10.
Порог чувствительности датчика ветра, м/с, не более
• по скорости ветра 1,8
• по направлению 1,8
Основная погрешность установки и снятия отсчетов на построителе:
• скорости ветра , м/с +/- 0,2
• направления ветра, градусы +/- 0,2
Габариты, мм, не более:

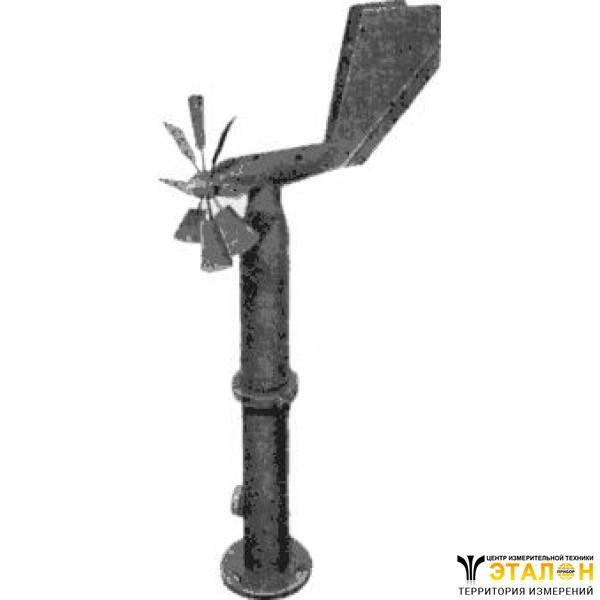

• датчик скорости и направления ветра 180х360х640,
• центральный прибор 418х296х190,
• репитер 129х174х253,
• трансформатор 172х178х306,
• построитель 65х250х278.
Время непрерывной работы не более 48 часов.
Мощность, потребляемая изделием, в зависимости от комплектации не более при напряжении 220В 550ВА.
