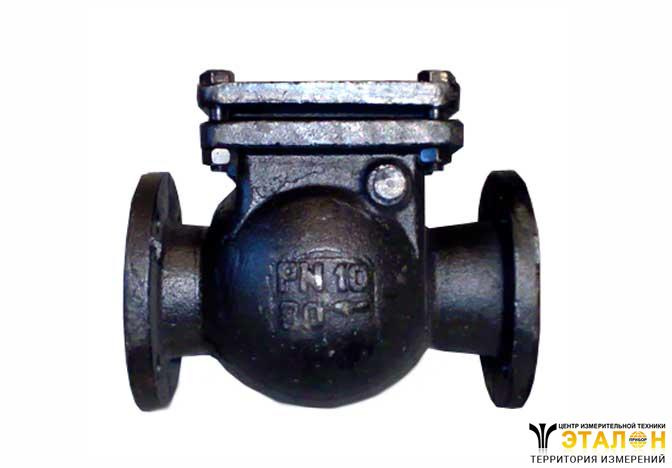

Клапан 19ч16бр (р)
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Клапан обратный поворотный фланцевый чугунный 19ч16бр (р) является частью защитной трубопроводной арматуры, используется для предотвращения возможности изменения на обратное потока рабочей среды, при гидравлическом разрыве или ударе трубопроводов.
Область применения
Клапан широко используется в трубопроводах, транспортирующих:
- 19ч16р - воду при температуре до 50°С,
- 19ч16бр - воду или пар при температуре до 225°С.
Технические характеристики
- Рабочее давление на PN 1,6 МПа (DN 50; 80; 100 и 150 мм) и РN 1 МПа (DN 200; 250 н 300 мм).
- Клапаны присоединяются к трубопроводу при помощи фланцев, размеры которых установлены ГОСТ 12820.
- Клапаны на PN 1,6 МПа испытываются на прочность при пробном давлении Рпр 2,4 МПа:
- рабочее давление Рр 1,45 МПа при tp 225° С
- Рр 1,6 МПа при tp < 120 °С.
- Клапаны на РN 1,0 МПа испытываются на прочность при Рпр 1,5 МПа:
- Рр 0,85 МПа при tp = 225 °С,
- Рр 1,0 МПа при tp < 120 °С.
Конструктивное исполнение
Детали клапана поворотного фланцевого изготовлены из:
- корпус, крышка и диск - чугун,
- прокладка - паронита.
Клапаны устанавливаются в рабочем положении на горизонтальном трубопроводе крышкой вверх, а на вертикальном так, чтобы диск (тарелка клапана) открывался вверх.
Среда подается под диск.
Уплотнение запорного органа в клапанах 19ч16р обеспечивается применением резинового уплотнительного кольца на диске, в клапанах 19ч16бр — латунными уплотнительными кольцами в корпусе и на диске.
| Проход условный Dу | L | H | H1 | D3 (или aхb) | Масса |
| 50 | 230 | 140 | 80 | 130 х 125 | 14,2 |
| 80 | 310 | 168 | 97 | 222 | 33 |
| 100 | 350 | 172 | 108 | 245 | 40,8 |
| 150 | 460 | 235 | 140 | 322 | 72 |
| 200 | 500 | 270 | 170 | 385 | 107 |
| 250 | 600 | 310 | 200 | 420 | 148 |
| 300 | 700 | 347 | 233 | 485 | 200,3 |
