Описание

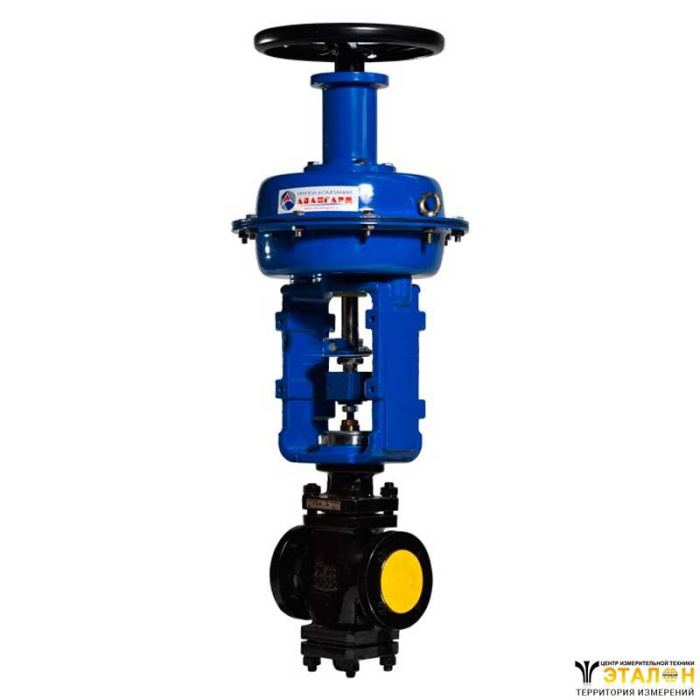

Клапан 25ч38нж НЗ ("нормально-закрытый") предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), вентиляционных системах тепличных хозяйств и в других областях народного хозяйства для автоматического регулирования технологических процессов.

Уравновешенность плунжера при наличии двух седел обеспечивает стабильную и надежную работу при регулировании потока среды.

Технические характеристики

Присоединение к трубопроводу — фланцы по ГОСТ 12815-80 с присоединительными размерами по ГОСТ 12815-80 (исполнение 1).
Уплотнение шпинделя — сальниковое. Подтяжка сальника — шпильками.
Пропускная характеристика — линейная.
Допустимый перепад давления на клапанах не должен превышать 1,5 (15).
Нечувствительность — не более 0,003 (0,03).
Давление управляющего воздуха - 0,1-0,25 (1-2,5).
Регулирование диапазона командного давления позиционера от 0,2±0,05 до 1±0,05 кгс/см2 при совершении полного хода плунжера.
Допустимый перепад давления на клапанах:
жидких сред:
- клапан Dу 80 мм до 1,5 (15),
- клапаны Dу 100—300 мм до 0,7 (7).
для газообразных сред:
- до 1,6 (16) - клапан Dу 80 мм,
- 1,2 (12) - клапаны Dу 100—300 мм.
Клапан устанавливают на горизонтальном трубопроводе вертикально, пневмоприводом вверх.
Изготовление и поставка - по ТУ 26-07-1265-80.
Средний срок службы - не менее 10 лет.
Средний ресурс - не менее 80000 ч.
Наработка на отказ - не менее 9000 ч.

Табл.1 - Габаритные размеры
Условный проход Dу	L	D	D₁	D₂	b	d
25	160	115	85	68	14	14
40	200	145	110	88	16	18
50	230	160	125	102	17	18
80	310	195	160	138	19	18
100	350	215	180	158	21	18
150	480	280	240	212	25	22
200	600	335	295	268	27	22
250	730	405	355	320	29	26
300	850	460	410	378	30	26

Табл.2 - Габаритные размеры
Условный проход Dу	H	h	D₀	n	Kv, т/ч	Масса, кг
25	540	107	250	4	16	10,9
40	664	134	310	4	40	18,9
50	684	154	310	4	63	27
80	860	210	380	4	160	83
100	1110	280	460	8	250	126
150	1170	360	460	8	630	185
200	1480	460	570	12	1000	370
250	1550	530	570	12	1000	488
300	1610	610	570	12	2500	709
