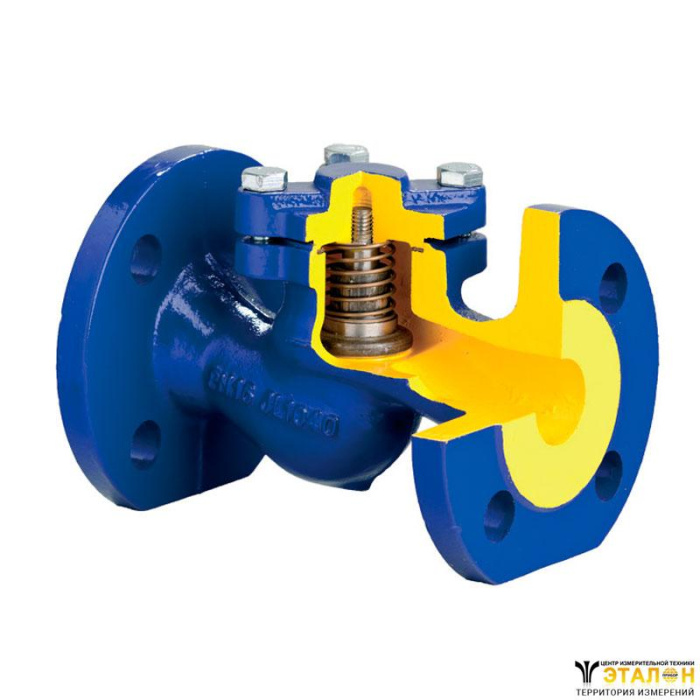

Клапан обратный подъёмный фланцевый ZETKAMA 287A предназначен для пропуска рабочей среды в одном направлении и предотвращают течение обратного потока.
Клапаны работают с промышленной холодной и горячей водой, воздухом, паром и химически нейтральными агентами.
Материал корпуса | серый чугун |
Номинальное давление, МПа | 1,6 |
Номинальный диаметр, мм | 15-300 (DN) |
Максимальная температура, °C | 300 |
Наименование | Материал | |
Корпус | EN-GJL-250 - JL 1040 | |
Крышка | EN-GJL-250 - JL 1040 | |
Диск | X20Cr13 1.4021 | |
Седло | X20Cr13 1.4006 | |
Шток | X20Cr13 1.4021 | |
Прокладка | графит CrNi | |
Пружина | X17CrNi16-2 1.4057 | |
Шестигранный болт | 8.8 A2A |

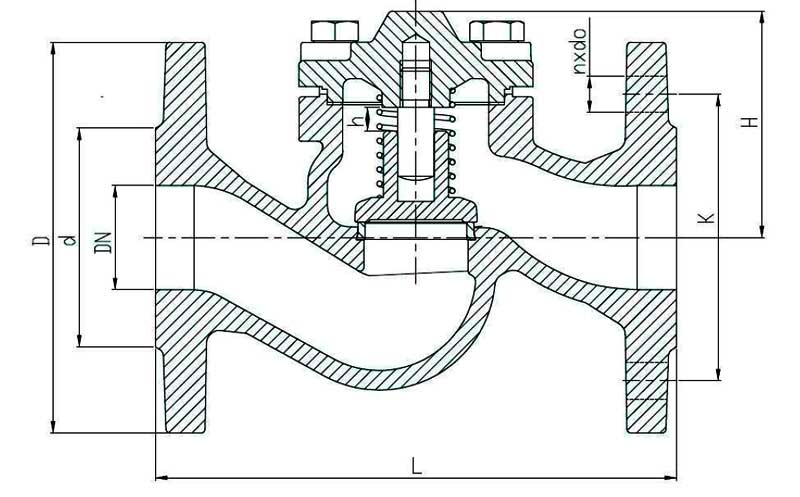

Схема - габаритные размеры клапана
DN | L | D | d | K | nxdo | h | H | Масса | |
мм | кг | ||||||||
15 | 130 | 95 | 46 | 65 | 4х14 | 5 | 56 | 2,1 | 3,5 |
20 | 150 | 105 | 56 | 75 | 4х14 | 5 | 56 | 2,7 | 4,5 |
25 | 160 | 115 | 65 | 85 | 4х14 | 8 | 67 | 3,8 | 5,5 |
32 | 180 | 140 | 76 | 100 | 4х19 | 8 | 76 | 5,5 | 8,0 |
40 | 200 | 150 | 84 | 110 | 4х19 | 11 | 89 | 7,4 | 11,0 |
50 | 230 | 165 | 99 | 125 | 4х19 | 14 | 96 | 9,5 | 14,0 |
65 | 290 | 185 | 118 | 145 | 4х19 | 17 | 104 | 15,0 | 23,0 |
80 | 310 | 200 | 132 | 160 | 8х19 | 21 | 124 | 20,0 | 30,0 |
100 | 350 | 220 | 156 | 180 | 8х19 | 25 | 161 | 29,0 | 47,0 |
125 | 400 | 250 | 184 | 210 | 8х19 | 32 | 174 | 41,0 | 70,0 |
150 | 480 | 285 | 211 | 240 | 8х23 | 38 | 197 | 66,0 | 96,0 |
200 | 600 | 340 | 266 | 295 | 12х23 | 50 | 248 | 111 | 100 |
DN | L | D | d | K | nxdo | h | H | Масса | |
мм | кг | ||||||||
15 | 130 | 95 | 46 | 65 | 4х14 | 5 | 56 | 2,1 | 3,5 |
20 | 150 | 105 | 56 | 75 | 4х14 | 5 | 56 | 2,7 | 4,5 |
25 | 160 | 115 | 65 | 85 | 4х14 | 8 | 67 | 3,8 | 5,5 |
32 | 180 | 140 | 76 | 100 | 4х19 | 8 | 76 | 5,5 | 8,0 |
40 | 200 | 150 | 84 | 110 | 4х19 | 11 | 89 | 7,4 | 11,0 |
50 | 230 | 165 | 99 | 125 | 4х19 | 14 | 96 | 9,5 | 14,0 |
65 | 290 | 185 | 118 | 145 | 8х19 | 17 | 104 | 15,0 | 23,0 |
80 | 310 | 200 | 132 | 160 | 8х19 | 21 | 124 | 20,0 | 30,0 |
100 | 350 | 235 | 156 | 190 | 8х23 | 25 | 161 | 29,0 | 47,0 |
125 | 400 | 270 | 184 | 220 | 8х28 | 32 | 174 | 41,0 | 70,0 |
150 | 480 | 300 | 211 | 250 | 8х28 | 38 | 197 | 66,0 | 96,0 |
200 | 600 | 360 | 274 | 310 | 12х28 | 50 | 248 | 111 | 100 |
DN | L | D | d | K | nxdo | h | H | Масса | |
мм | кг | ||||||||
15 | 130 | 95 | 45 | 65 | 4х14 | 6 | 75 | 2,1 | 3,5 |
20 | 150 | 105 | 58 | 75 | 4х14 | 6 | 75 | 2,7 | 4,5 |
25 | 160 | 115 | 68 | 85 | 4х14 | 6 | 75 | 3,8 | 5,5 |
32 | 180 | 140 | 78 | 100 | 4х18 | 10 | 91 | 5,5 | 8,0 |
40 | 200 | 150 | 88 | 110 | 4х18 | 10 | 91 | 7,4 | 11,0 |
50 | 230 | 165 | 102 | 125 | 4х18 | 16,5 | 124 | 9,5 | 14,0 |
65 | 290 | 185 | 122 | 145 | 8х18 | 16,5 | 125 | 15,0 | 23,0 |
80 | 310 | 200 | 138 | 16 | 8х18 | 25 | 175 | 20,0 | 30,0 |
100 | 350 | 235 | 162 | 190 | 8х22 | 25 | 175 | 29,0 | 47,0 |
125 | 400 | 270 | 188 | 230 | 8х26 | 40 | 260 | 41,0 | 70,0 |
150 | 480 | 300 | 218 | 250 | 8х26 | 40 | 260 | 66,0 | 96,0 |
200 | 600 | 375 | 285 | 3220 | 12х30 | 50 | 270 | 111 | 100 |
