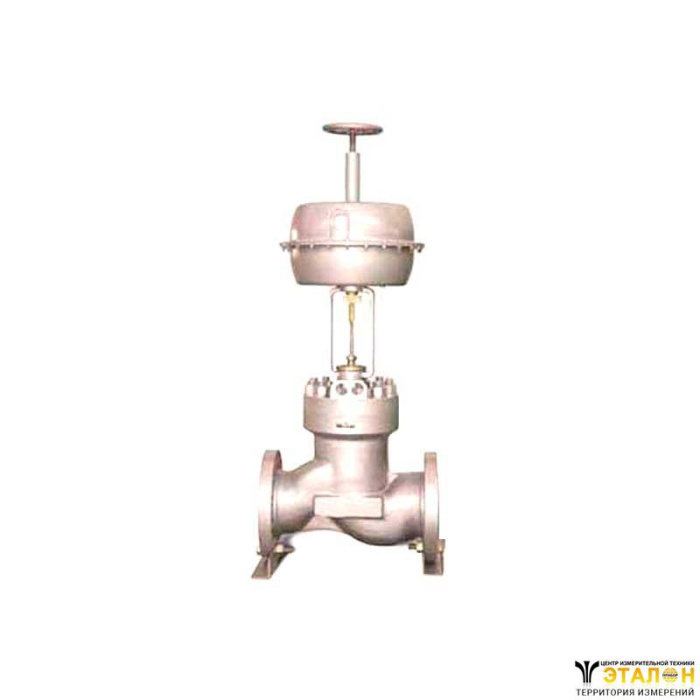

Клапан отсечной 22нж15п с МИМ предназначен для быстрого перекрытия потока транспортируемой среды.
Конструктивное исполнение:
Обозначение по чертежу | Условное обозначение | PN, кгс/см2 | Уплотнение по штоку | Материал корпусных деталей |
У96503 | 22нж15п | 16 | сильфонное | 12Х18Н9ТЛ |
№ поз | Наименование детали | Условное обозначение клапанов |
22нж15п1 | ||
1 | Корпус | 12Х18Н9ТЛ |
2 | Крышка | 12Х18Н9ТЛ |
3 | Золотник | 12Х18Н9Т (с фторопластовым кольцом марки Ф-4) |
4 | Шток | 12Х18Н9Т |
5 | Прокладка | ПОН-Б паронит - ПА фторопласт Ф-4 |
6 | Набивка сальника | терморасширенный графит |
7 | Шпилька | 20Х13 |
8 | Гайка | 20Х13 |
