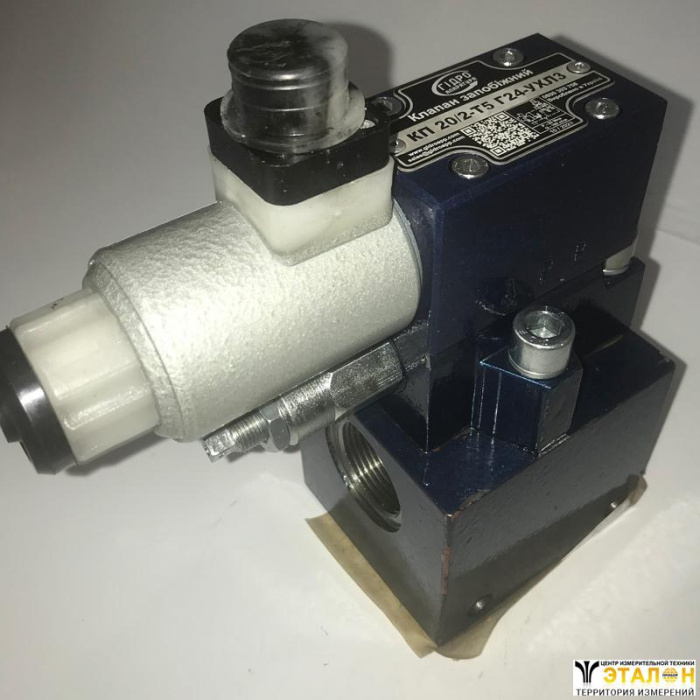

Клапан предохранительный КП 20,2-Т5 Г24-УХЛ3 предназначен для ограничения величины давления подводимого к нему потока масла, поддержания установленного давления и предохранения гидросистемы от перегрузки.

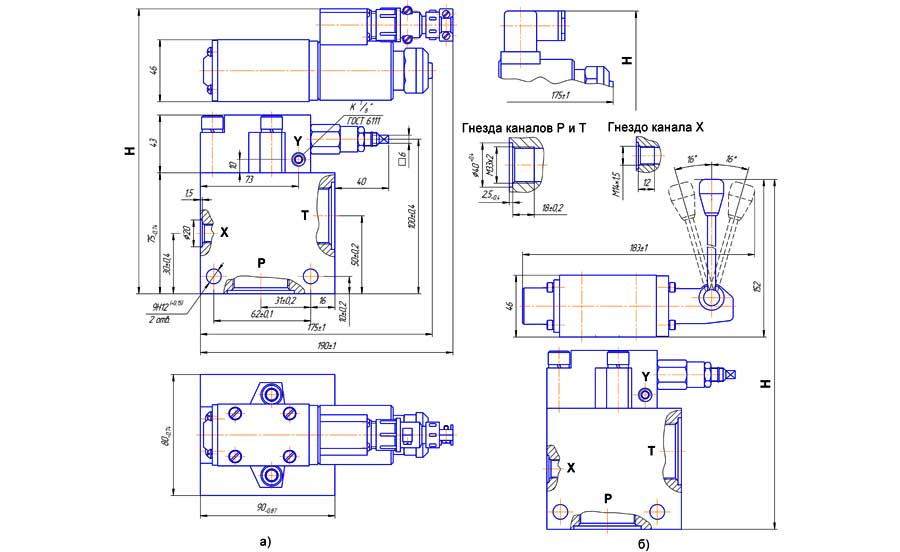

Рис.1. Конструктивная схема клапанов: а) КП 20/*БТ*Г(В), б) КП 20/*БТ*ММ

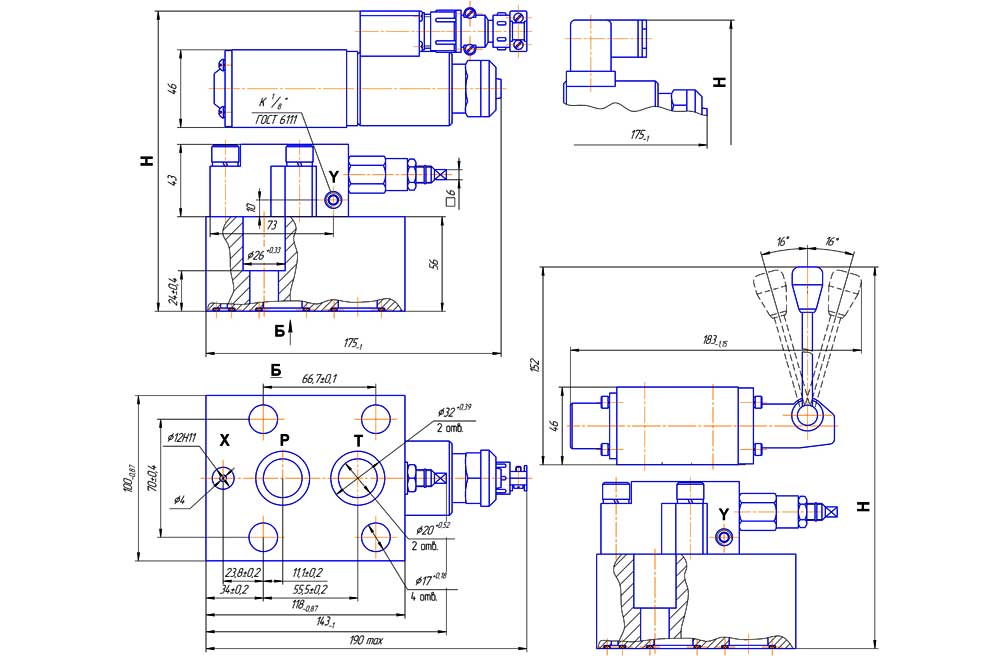

Рис.2. Конструктивная схема клапанов КП 20/*С
Наименование параметра | Номинальное давление, МПа | |||
6,3 | 10 | 20 | 32 | |
Давление на входе, Мпа
| 6,3 | 10 | 20 | 32 |
7,0 | 12,5 | 25 | 35 | |
Диапазон настройки давления, МПа | 0,4-7,0 | 0,5-12,5 | 2-25 | 5-35 |
Расход рабочей жидкости, л/мин
| 160 | |||
400 | ||||
5 | ||||
Внутренняя герметичность (максимальные внутренние утечки), см3/мин, не более | 100 | 150 | 300 | 500 |
Максимальное превышение давления настройки при мгновенном возрастании давления, МПа | 3,0 | |||
Время нарастания давления после прекращения разгрузки, с, не более | 0,2 | |||
Момент силы, Нм, не более | 0,6 | |||
Масса (без рабочей жидкости), кг, не более
| 5,2 | |||
4,8 | ||||
6,6 | ||||
6,2 |
Шифр клапана | Н, мм |
КП 20/*Т*Г(В)* – УХЛ1 | 186-1,15 |
Шифр клапана | Н, мм |
КП 10/* С*Г(В)*–УХЛ1 | 169-1,15 |
