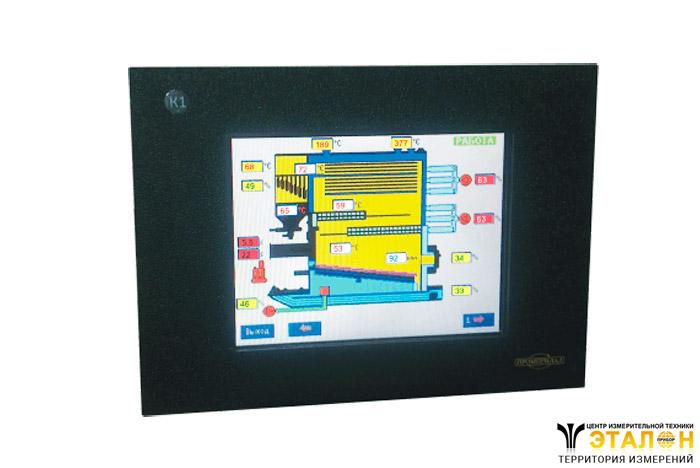

Контроллер К1 - это многоканальный панельный программируемый логический контроллер, предназначенный для управления технологическими процессами в различных отраслях промышленности, энергетики и ЖКХ.
К1 представляет собой операторскую панель с цветным графическим экраном с диагональю 5,7 дюйма и сенсорным управлением.
Работает совместно с блоками ввода-вывода: АВ-04 (аналоговый вход), ДВ-08 (дискретный вход), БВА-04 (аналоговый выход) и БВД-08 (дискретный выход), посредством интерфейса RS485 и не содержит встроенных аналоговых или дискретных входов-выходов.
Цветной сенсорный экран позволяет производить программирование и ручное управление процессами непосредственно с передней панели, а, также, использовать контроллер К1 в качестве регистратора параметров.
В качестве языка программирования в контроллере реализован язык функциональных блоков Function Block Diagram (FBD). Содержит библиотеку функциональных блоков, которая разбита на несколько условных групп: блоки ввода-вывода, математические, логические, управления процессом 1, управления процессом 2, разное. Каждому функциональному блоку соответствует определенная пиктограмма (иконка).
Процесс программирования представляет собой построение схемы технологического процесса с помощью виртуальных функциональных блоков, находящихся в его библиотеке.
Параметр | Значение |
Количество подключаемых аналоговых входов | 32 |
Количество подключаемых дискретных входов | 64 |
Количество подключаемых аналоговых выходов | 32 |
Количество подключаемых дискретных выходов | 64 |
Интерфейс связи между блоками ввода-вывода и контроллером | RS485 |
Протокол связи между блоками и контроллером | ModBus RTU (модифицированный) |
Скорость передачи данных | 115,2 Кбит/с |
Время выполнения цикла программы | 0,025 с (по 2 блока ввода-вывода каждого вида) 0,05 с (по 4 блока); 0,1 с (по 8 блоков) |
Максимальное количество функциональных блоков в схеме | 99 |
Диапазон отображаемых данных | 99999 - 999999 |
Часы реального времени | Есть |
Количество каналов регистрации технологических параметров | 32 |
Количество точек регистрации по каждому каналу | 50000 |
Передача информации на компьютер | интерфейс RS485 |
Типы регулирования | позиционный (32 канала), ПИД (16 каналов) |
Графический экран | 5,7 дюйма, 65536 цветов |
Степень защищенности корпуса со стороны передней панели | IP54 |
Напряжение питания | 12 В |
Потребляемая мощность | не более 5 Вт |
Габаритные размеры | 192х140х40 мм |
Вырез щита | 189 х 138 мм |
Масса | не более 0,8 к |
Контроллер К1 | 1 шт. |
Программное обеспечение | 1 шт. |
Скоба крепления | 1 шт. |
Винты крепления | 1 шт. |
Разъем | 1 шт. |
Паспорт (руководство по эксплуатации) | 1 шт. |
Оптимальными условиями для использования контроллера К1 являются:
