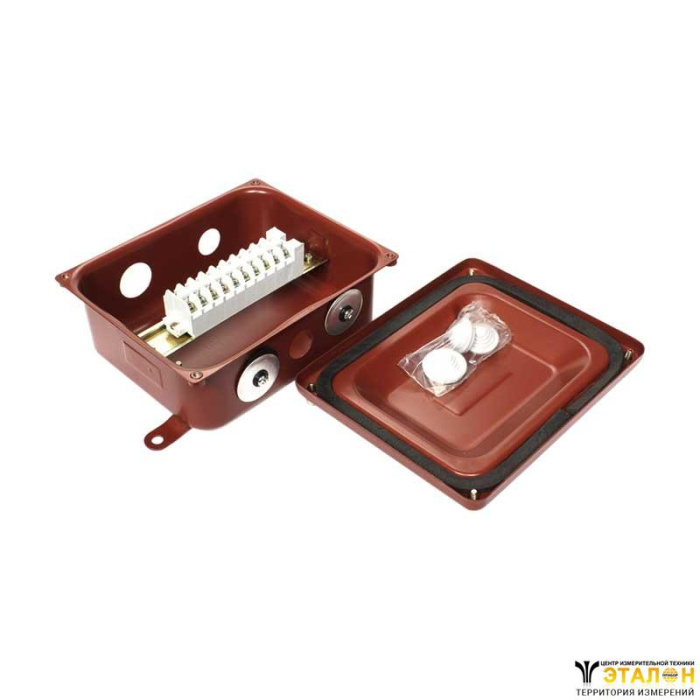

Коробка КЗН 48 с наборными зажимами предназначена для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольными кабелями с числом жил до 48 проводами и силовыми кабелями с сечением жил от 1,5 до 6,0 мм2.

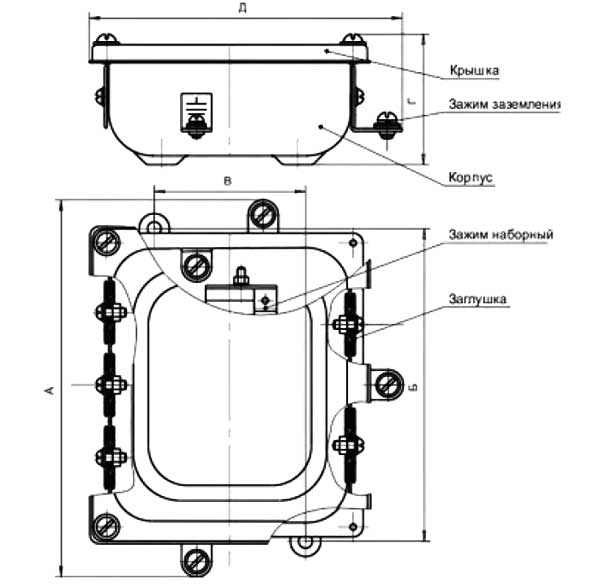

Схема - конструкция и габариты коробки
Количество зажимов | 48 шт | |||
Количество шпилек | 2 шт | |||
Количество ушек | 4 шт | |||
Диаметры вводимых проводников | 8-16 мм | 16-22 мм | 22-32 мм | 29-40 мм |
Тип привертных сальников | У 262 | У 263 | У 667 | У 668 |
Количество привертных сальников | 8 шт | 2 шт | 1 шт | 1 шт |
А | 490 мм | |||
Б | 452 мм | |||
В | 170 мм | |||
Г | 120 мм | |||
Д | 290 мм | |||
Степень защиты | IP65 | |||
Климатическое исполнение | У2 (ГОСТ 15150) | |||
Масса | 6,5 кг |
Коробки состоят из корпуса, крышки, заглушек. Внутри корпуса на уголках установлены наборные зажимы.
Ввод кабелей (проводов) в коробки осуществляется через привертные сальники, устанавливаемые вместо заглушек в отверстия коробок. При этом отверстия коробок, в которые ввод проводников не предусмотрен, остаются закрытыми заглушками.
Привертные сальники предприятие-изготовитель коробок не поставляет вместе с коробками. По просьбе заказчика предприятие-изготовитель поставляет, изготавливаемые привертные сальники.
Корпуса коробок изготавливаются из стали толщиной 1,2 мм, крышки – из стали толщиной 1 мм.
