Коробка КЗНА 48 с наборными зажимами предназначена для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольными кабелями с числом жил до 52 проводами и силовыми кабелями с сечением жил от 1,5 до 6,0 мм2.

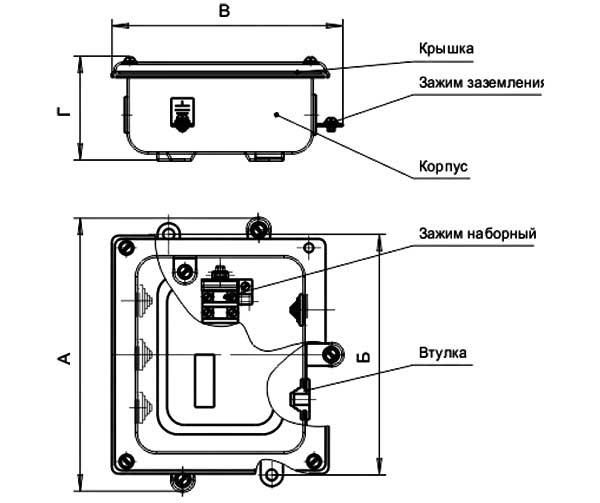

Схема - конструкция и габариты коробки
Количество зажимов | 48 шт | |||
Количество шпилек | 2 шт | |||
Количество ушек | 4 шт | |||
Диаметры вводимых проводников | 4; 8; 12; 16 мм | 10; 14; 18; 22 мм | 14; 20; 26; 32 мм | 22; 28; 34; 40 мм |
Количество втулок | 8 шт | 2 шт | 1 шт | 1 шт |
А | 490 мм | |||
Б | 452 мм | |||
В | 290 мм | |||
Г | 113 мм | |||
Степень защиты | IP31 | |||
Климатическое исполнение | У3 (ГОСТ 15150) | |||
Масса | 5,9 кг |

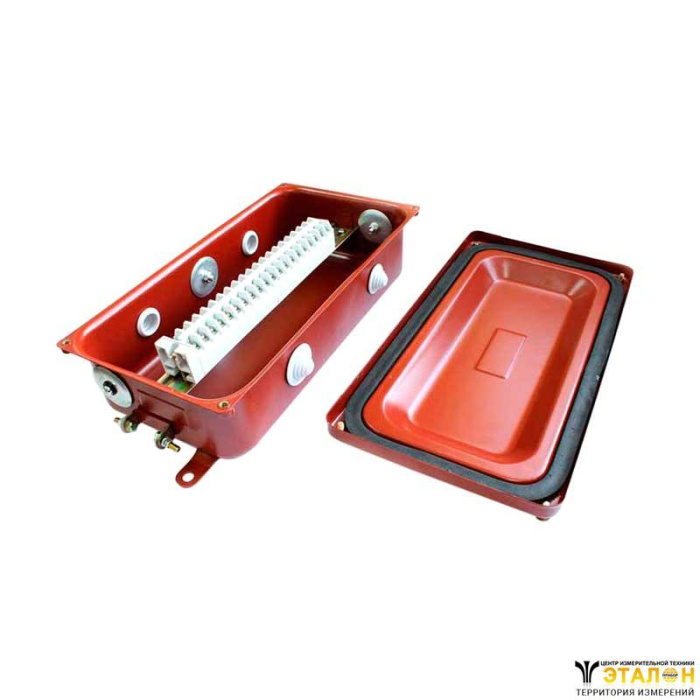

Коробки состоят из корпуса, крышки, уплотнительных втулок.
Внутри корпуса на уголках установлены наборные зажимы.
Ввод кабелей (проводов) в коробки осуществляется через уплотнительные втулки. При этом торцевые плоскости втулок, в которые ввод проводников не предусмотрен, не обрезают.
Корпуса коробок изготавливаются из стали толщиной 1,2 мм, крышки – из стали толщиной 1 мм.
