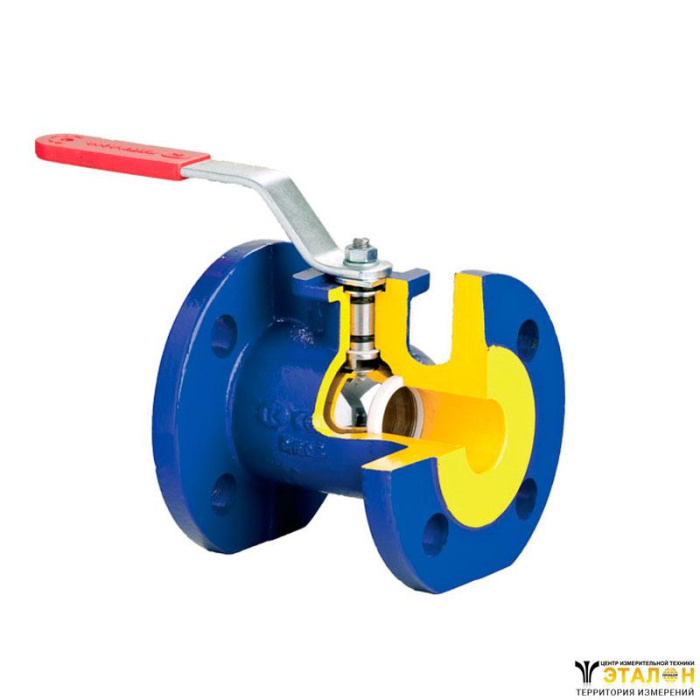

Кран шаровый чугунный фланцевый арт. 565A ZETKAMA (с электроприводом или без) предназначен для перекрытия потока рабочей среды.
Материал корпуса | серый чугун | |
Номинальное давление, МПа | 1,6 | 1,0 |
Номинальный диаметр, мм | 15-200 (DN) | 250 (DN) |
Максимальная температура, °C | 150 | 100 |

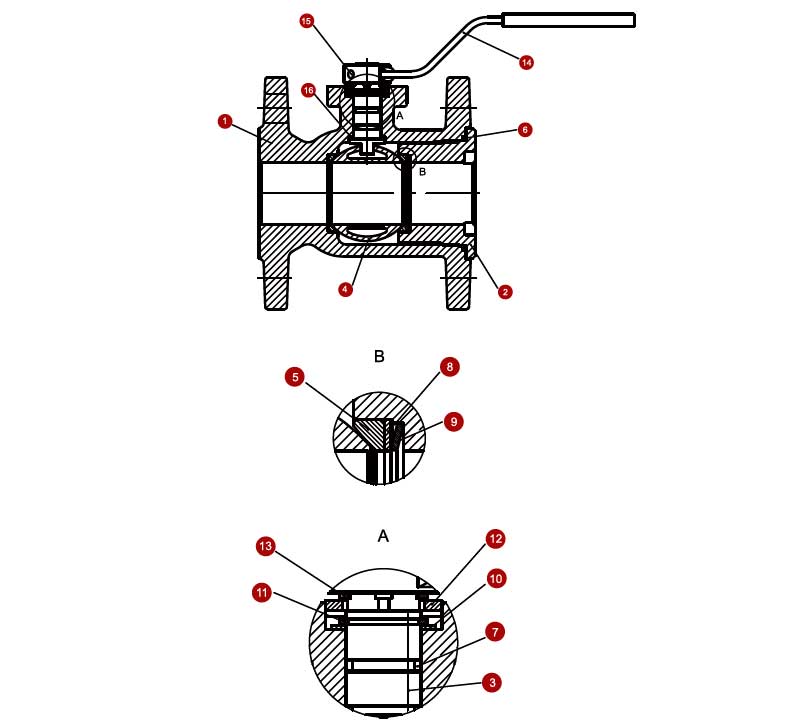

Рисунок - конструктивная схема крана
Наименование | Материал | |
1 - Корпус | EN-GJL-250 JL 1040 | |
2 - Кробка | EN-GJL-250 JL 1040 | |
3 - Кток | X20Cr13 1.4006 | |
4 - Кар | CuZn39Pb3 | |
5 - Уплотнение шара | PTFE | |
6 - Уплотнительное кольцо | EPDM* | |
7 - Уплотнительное кольцо | EPDM* | |
8 - Опорное кольцо | X20Cr13 1.4006 | |
9 - Пружина | нержавеющая сталь | |
10 - Прокладка | оцинкованная углеродистая сталь | |
11 - Уплотнительное кольцо | оцинкованная углеродистая сталь | |
12 - Ограничитель открытия | оцинкованная углеродистая сталь | |
13 - Уплотнительное кольцо | углеродистая сталь | |
14 - Ручка | оцинкованная сталь | |
15 - Шуруп | сталь | |
16 - Прокладка | PTFE |
* Под заказ уплотнение FKM

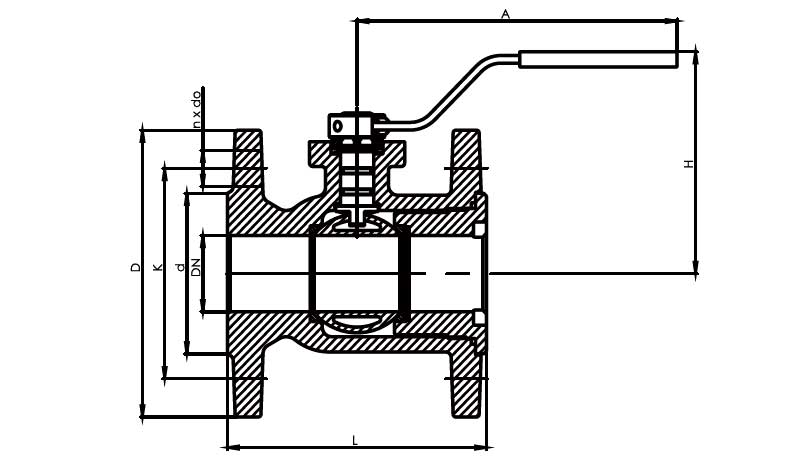

Схема - габаритные размеры крана
DN | D | d | K | nxdo | L | H | A | Вес | |
мм | кг | ||||||||
15 | 95 | 46 | 65 | 4x14 | 115 | 78 | 172 | 2,2 | |
20 | 105 | 56 | 75 | 4x14 | 120 | 85 | 172 | 2,6 | |
25 | 115 | 65 | 85 | 4x14 | 125 | 80 | 185 | 3,3 | |
32 | 140 | 76 | 100 | 4x19 | 130 | 90 | 185 | 4,9 | |
40 | 150 | 84 | 110 | 4x19 | 140 | 116 | 250 | 6,5 | |
50 | 165 | 99 | 125 | 4x19 | 150 | 125 | 250 | 8,2 | |
65 | 185 | 118 | 145 | 4x19 | 170 | 150 | 300 | 11,9 | |
80 | 200 | 132 | 160 | 8x19 | 180 | 160 | 300 | 16,5 | |
100 | 220 | 156 | 180 | 8x19 | 190 | 180 | 525 | 25 | |
125 | 250 | 184 | 210 | 8x19 | 200 | 245 | 625 | 36,9 | |
150 | 285 | 211 | 240 | 8x23 | 210 | 260 | 625 | 45 | |
200 | 340 | 266 | 295 | 12x23 | 400 | 320 | 1000 | 93 | |
250 | 405 | 355 | 350 | 12x20 | 450 | - | 350 | 180 |
