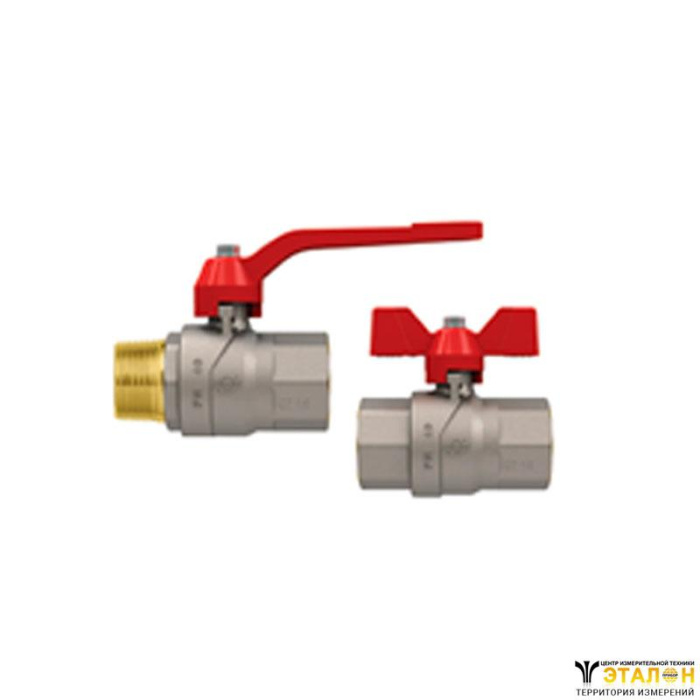

Кран шаровый муфтовый EVOLUTION F.I.V предназначен для перекрытия потока рабочей среды.
Модификация | GP 2240 |
Материал корпуса | латунь |
Номинальное давление, МПа | 1,6-5,0 |
Номинальный диаметр, мм | 15-50 (DN) |
Максимальная температура, °C | 120 |

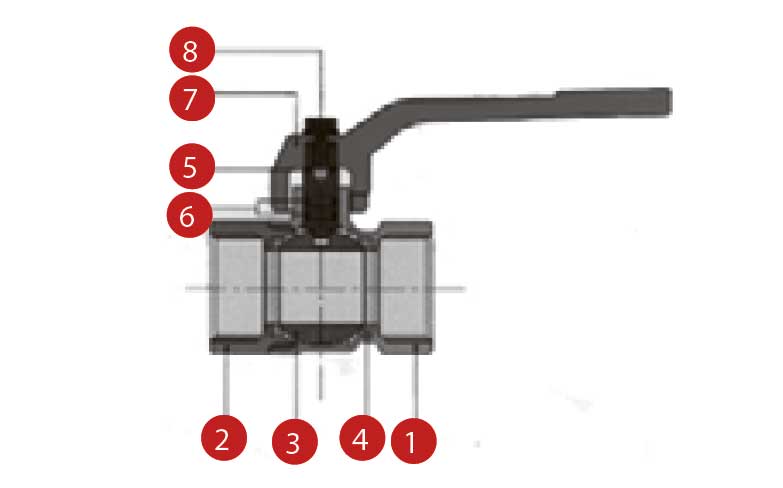

Рисунок - конструкция крана
1 - Корпус | UNI EN 12165 CW617N | |
2 - Муфта | UNI EN 12165 CW617N | |
3 - Шар | UNI EN 12165 CW617N | |
4 - Уплотнение шара | P.T.F.E. | |
5 - Шпиндель | UNI EN 12165 CW617N | |
6 - Уплотнительное кольцо шпинделя | NBR 70 Sh A (ASTM D 2240) | |
7- Длинная стальная ручка | оцинкованная сталь с полимерным покрытием | |
8 - Бабочка | окрашенный алюминий | |
Винт | оцинкованная сталь |

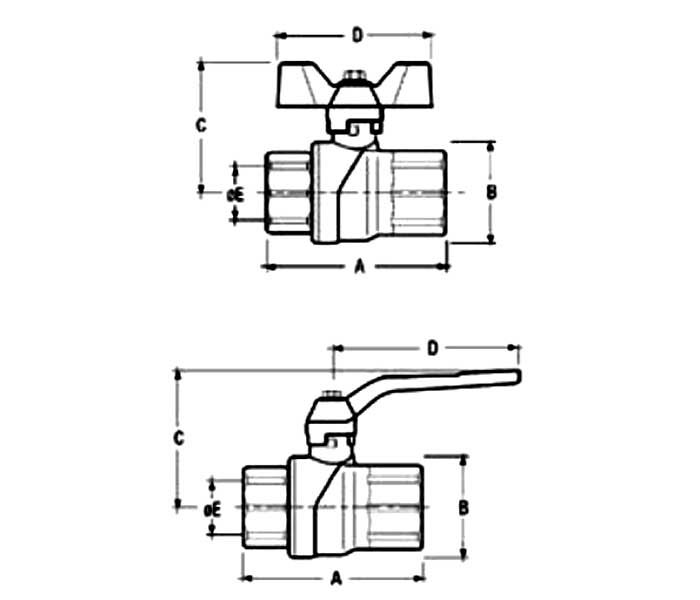

Схема - габариты и конструкция крана
DN, " | A, мм | B, мм | C, мм | D, мм | E, мм | Масса, грамм | PN, МПа | ||
BB | BH | BB | BH | ||||||
1/2 | 56 | 60 | 31 | 49 | 85 | 15 | 175 | 181 | 5,0 |
3/4 | 67 | 70 | 38 | 53 | 85 | 20 | 280 | 287 | 4,0 |
1 | 80 | 83 | 46 | 63 | 105 | 25 | 460 | 510 | 3,0 |
1 1/4 | 94 | 97 | 57 | 69 | 105 | 32 | 675 | 710 | 2,5 |
1 1/2 | 103 | 110 | 68 | 86 | 135 | 40 | 987 | 1080 | 2,0 |
2 | 126 | 134 | 85 | 94 | 135 | 50 | 1650 | 1700 | 2,0 |
Шаровые муфтовые краны широко используются в системах циркуляции горячих и холодных неагрессивных сред.
