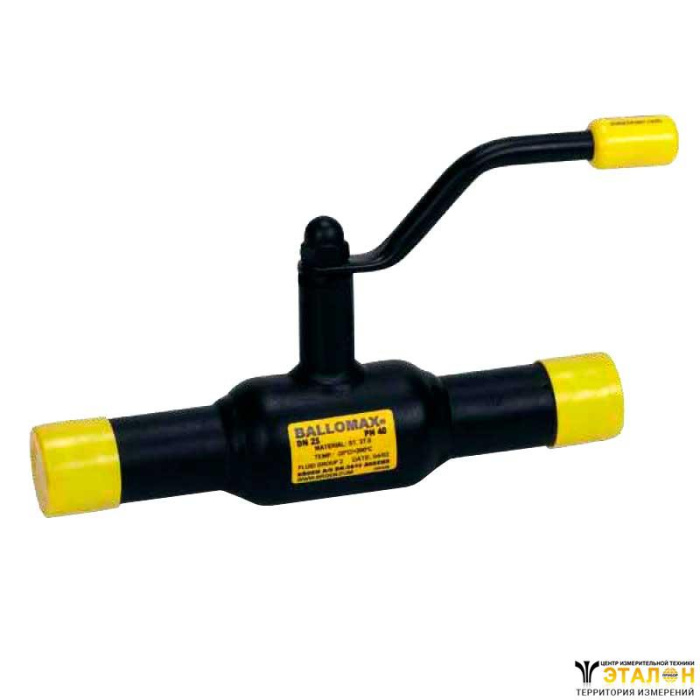

Кран шаровый стальной под приварку BROEN Ballomax стандартнопроходной без редуктора предназначен для перекрытия потока рабочей жидкости.
Рабочая среда - вода, воздух, пар, масло и другие неагрессивные жидкости.
Материал корпуса | сталь |
Номинальное давление | 2,5; 4,0 МПа |
Диаметр | 15 - 200 мм |
Температура рабочей среды | от -20 до +200°С краны для пара +250°С |
Краны шаровые стальные под приварку стандартнопроходные широко используются в системах теплоэнергетики и кондиционирования воздуха, а также в промышленных установках.

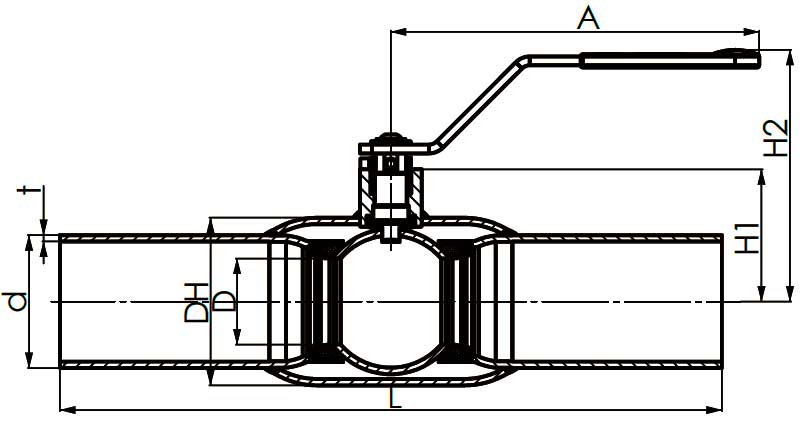

Схема - габаритные размеры крана DN 15-50
DN | PN | D | L | DH | d | t | A | H1 | H2 | Масса | Kv | |
мм | МПа | мм | кг | м /ч | ||||||||
15 | 4,0 | 10 | 210 | 38 | 21,3 | 2,0 | 141 | 30,3 | 81,4 | 0,52 | 7 | |
20 | 4,0 | 15 | 230 | 38 | 26,9 | 2,3 | 141 | 33,8 | 84,9 | 0,63 | 15 | |
25 | 4,0 | 20 | 230 | 51 | 33,7 | 2,6 | 141 | 37,1 | 88,2 | 0,68 | 27 | |
32 | 4,0 | 25 | 260 | 57 | 42,4 | 2,6 | 141 | 42,2 | 93,3 | 0,94 | 40 | |
40 | 4,0 | 32 | 260 | 76 | 48,3 | 2,6 | 167 | 56,2 | 108,0 | 1,42 | 69 | |
50 | 4,0 | 40 | 300 | 76 | 60,3 | 2,9 | 167 | 60,0 | 114,2 | 1,93 | 110 |

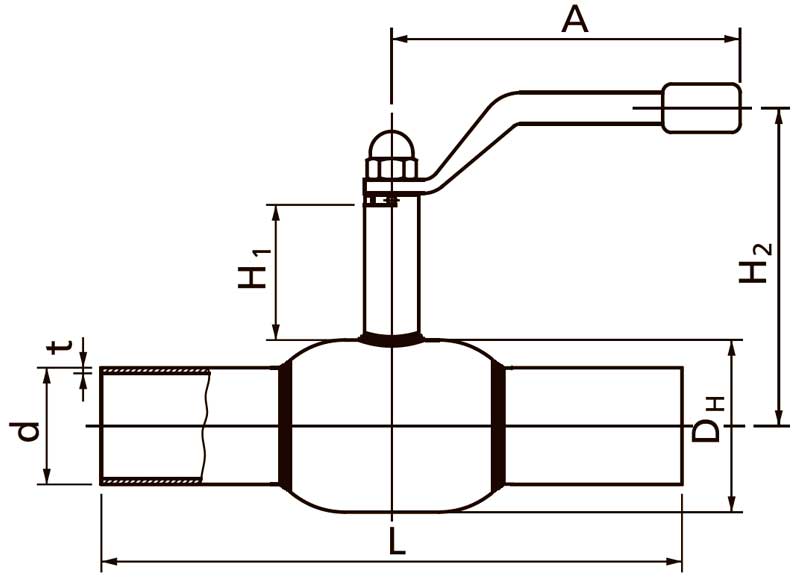

Схема - габаритные размеры крана DN 65-200
DN | PN | D | L | DH | d | t | A | H1 | H2 | Масса | Kv | |
мм | МПа | мм | кг | м /ч | ||||||||
65 | 2,5 | 50 | 360 | 108 | 76,1 | 2,9 | 275 | 66 | 144 | 4,5 | 168 | |
800 | 2,5 | 65 | 370 | 127 | 88,9 | 3,2 | 275 | 66 | 154 | 6,0 | 288 | |
100 | 2,5 | 80 | 390 | 152 | 114,3 | 3,6 | 365 | 81 | 193 | 9,7 | 417 | |
125 | 2,5 | 100 | 390 | 178 | 139,7 | 3,6 | 365 | 91 | 218 | 13,40 | 699 | |
150 | 2,5 | 125 | 390 | 219 | 168,3 | 4,0 | 650 | 90 | 242 | 25,0 | 1046 | |
200 | 2,5 | 150 | 390 | 267 | 219,1 | 4,5 | 900 | 155,5 | 326 | 40,0 | 1500 |
