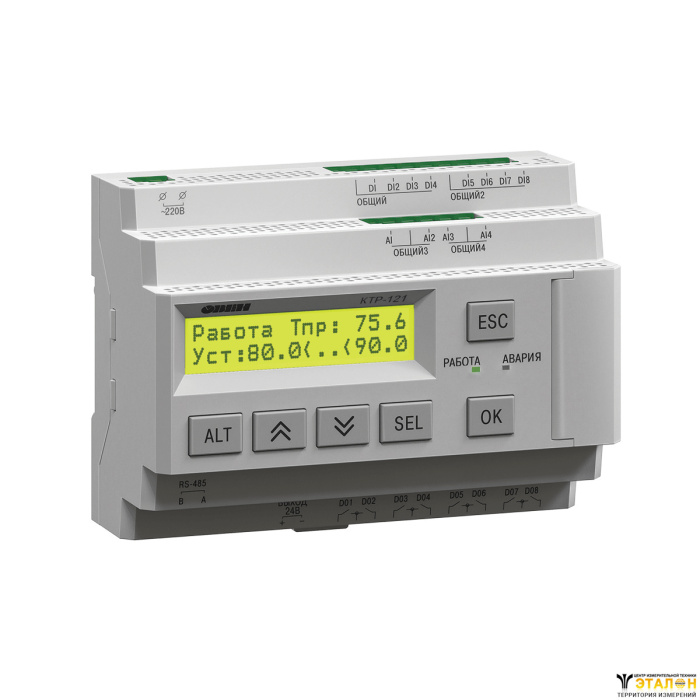

КТР-121.02 предназначены для управления каскадом котлов. Применяются на отопительных и производственных котельных с автоматизированными газовыми и жидкотопливными горелками. Каскадный контроллер – решение для автоматизации котельной с целью оптимизации ее работы и снижения затрат на обслуживание оборудования. Подробнее о всей линейке КТР-121
Общекотельные аварии
Подключение к любому каскадному регулятору модуля ОВЕН ПРМ расширяет возможности контроля и диспетчеризации общекотельных аварий. Для использования функций модуля достаточно подключить модуль ПРМ к каскадному контроллеру по внутренней шине. Модуль ПРМ приобретается отдельно.
Входные сигналы | Контрольные лампы |
|
|
Тепловые регуляторы контуров отопления и ГВС
Подключение к каскадному регулятору КТР-121.02 контроллеров линейки КТР-121.х.03.х обеспечивает возможность управления контурами отопления и ГВС. В комплекте с датчиками и исполнительными механизмами КТР-121.х.03.х осуществляет контроль и регулирование температуры и давления, управляет циркуляционными насосами контуров и контуров подпитки.
Удаленный контроль и управление котельной через облачный сервис OwenCloud
Облачный сервис OwenCloud включает в себя готовые шаблоны настроек для приборов КТР-121 и позволяет легко подключить приборы линейки КТР-121 для контроля и управления котельной в любое время из любого места.
Возможности:
Необходимый запас устройств и резерв ЗИП обеспечивается модификацией КТР-121.00.00. Данное устройство поставляется без предустановленного алгоритма управления. Выбор алгоритма производится через программу-конфигуратор КТР-121. Ограничений в выборе алгоритма управления нет благодаря единой аппаратной базе всех устройств линейки КТР-121.
Параметр | Значение | |
КТР-121-220.02.х | КТР-121-24.02.х | |
Диапазон напряжения питания, В | 94…264 (номинальное 120…230 В при частоте 47…63 Гц) | 19…30 (номинальное 24 В) |
Гальваническая развязка | есть | |
Электрическая прочность изоляции, В | 2830 (между входом питания и другими цепями) | 1780 (между входом питания и другими цепями) |
Потребляемая мощность, не более | 17 ВА | 10 Вт |
Встроенный источник питания | есть | - |
Выходное напряжение встроенного источника питания постоянного тока, В | 24 ± 3 | - |
Ток нагрузки встроенного источника питания, мА, не более | 100 | - |
Электрическая прочность изоляции (между выходом питания и другими цепями), В | 1780 | - |
Сетевые возможности | ||
Интерфейс связи | RS-485 | |
Протокол связи | Modbus-RTU, Modbus-ASCII | |
Режим работы | Slave | |
Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | |
Конструкция | ||
Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
Габаритные размеры, мм | 123×90×58 | |
Степень защиты корпуса по ГОСТ 14254-96 | IP20 | |
Масса контроллера, кг, не более (для всех вариантов исполнений) | 0,6 | |
Средний срок службы, лет | 8 | |
Дискретные входы | ||
Количество входов | 8 | |
Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) |
Максимально допустимое напряжение питания, В | 264 (переменный ток) | 30 (постоянный ток) |
Тип подключаемого датчика | Механические коммутационные устройства (реле, контакты кнопок и выключателей) | |
Ток «логической единицы», мА | 0,7…1,45 | 2…4 |
Ток «логического нуля», мА | 0…0,5 | 0…0,5 |
Уровень сигнала, соответствующий «логической единице», В | 159…264 | 15…30 |
Минимальная длительность импульса, воспринимаемая дискретным входом, мс | 50 | 2 |
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс | 100 | 30 |
Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8) | |
Электрическая прочность изоляции, В | 1780 между группами входов | |
2830 между другими цепями контроллера | ||
Аналоговые входы | ||
Количество | 4 | |
Тип датчика |
| |
Предел основной приведенной погрешности, % | ±0,5 | |
Период обновления результатов измерения четырех каналов, мс, не более | 10 | |
Гальваническая развязка | Отсутствует | |
Дискретные выходы | ||
Количество выходных устройств | 8 | |
Тип выходного устройства | Дискретный, релейные (нормально-разомкнутые контакты) | |
Гальваническая развязка | Индивидуальная | |
Электрическая прочность изоляции, В | 2830 | |
Коммутируемое напряжение в нагрузке, В, не более | ||
– для цепи постоянного тока | 30 (резистивная нагрузка) | |
– для цепи переменного тока | 250 (резистивная нагрузка) | |
Допустимый ток нагрузки, не более | 5 А | 3 А |
Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | |
Механический ресурс реле, циклов, не менее | 10 000 000 | |
Индикация и элементы управления | ||
Тип дисплея | Текстовый монохромный ЖКИ с подсветкой, 2×16 символов | |
Дискретные индикаторы | Два светодиодных индикатора (красный и зеленый) | |
Количество механических кнопок | 6 |
Тп – Температура прямой воды
Рп – Давление прямой воды (4…20 мА)
Тн – Температура наружного воздуха
В4(1, 2, 3, 4) – Подтверждение розжига горелки котла
S3(1, 2, 3, 4) – Сигнал горелки (НО) или сигнал разрешающей цепи (НЗ)
Аварийный останов – Команда аварийного останова котельной
Старт/Стоп – Внешняя кнопка Старт/Стоп
Т1-Т2(1, 2, 3, 4) – Запуск первой ступени (запрос на розжиг)
Т6-Т7-Т8(1, 2, 3, 4) – Запуск второй ступени или модуляция
Авария общая – Лампа сигнализации аварии
