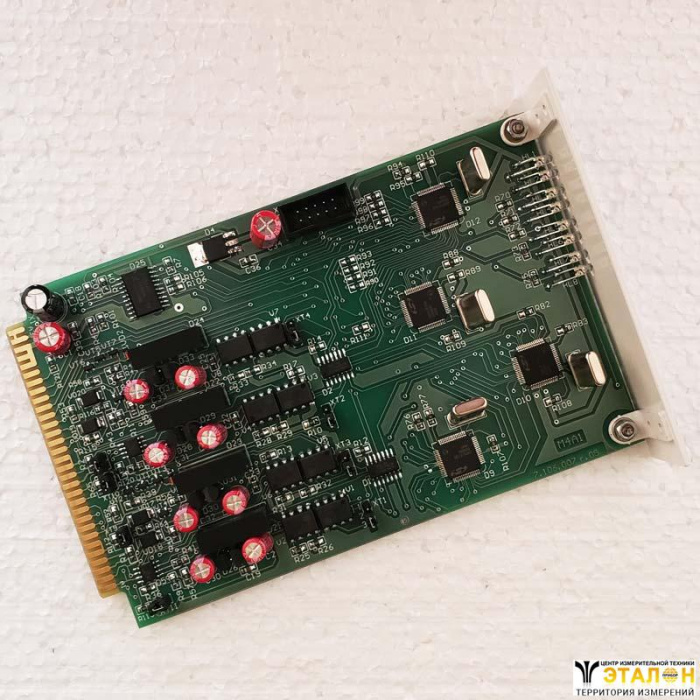

М4А1 модуль четырехканального линейного адаптера
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Модуль четырехканального линейного адаптера М4А1 предназначен для независимого информационного обмена с внешними устройствами по интерфейсам «токовая петля» и (или) RS-485 по одной или четырем линиям связи.
Модуль может быть установлен на любое (начиная с третьего) место каркаса устройства КП-микро. При необходимости в состав одного устройства КП можно ввести несколько модулей.
Напряжение изоляции разделенных цепей | 1500 В |
Число каналов ввода кодовых сообщений по интерфейсам «токовая петля» и (или) RS-485 | до 4 |
Потребляемая мощность при использовании интерфейса «токовая петля» для всех четырех каналов | 5,2 ВА |
Потребляемая мощность при использовании интерфейса RS-485 для всех четырех каналов | 3,3 ВА |
Габаритные размеры | 170х100х25 мм |
Конструктивные особенности
Модуль является составной частью информационно – управляющего комплекса «Гранит-микро».
Модуль предназначен для ввода кодовой информации от электронных счетчиков, протокол обмена с которыми предусматривает процедуру установления соединения, например типа ЕвроАльфа, Альфа (АВВ ВЭИ Метроника). А также для ввода информации от устройств, обмен с которыми базируется на принципе «запрос-ответ» (например по протоколу Modbus), например устройств релейной токовой защиты MiCOM, электронных счетчиков LZQM.
Данные, принятые модулем, могут использоваться для построения «профиля мощности» цепи нагрузки и для организации технического или коммерческого учета электроэнергии. В последнем случае должны использоваться электронные счетчики, сертифицированные в стране применения и внесенные в Государственный реестр средств измерения.
При необходимости модули, используемые для выполнения подсистемы АСКУЭ, могут размещаться в отдельном конструктиве КП-микро и пломбироваться службами Энергонадзора. Для реализации указанной структуры не требуется выделение специального канала связи – данные от выделенных в отдельный конструктив модулей ретранслируются в основной КП и передаются в центр приема и обработки данных по линии (каналу) связи, выделенной для оперативного контура системы.
Модуль обеспечивает:
- информационные обмены по внутренней магистрали устройства КП-микро по интерфейсу SPI. При приеме команды вызова данных в модуль подается сообщение, содержащее адрес КП, соответствующую команду и контрольную последовательность для используемого циклического кода,
- передачу кодовой последовательности, полностью повторяющей данные, полученные от внешних устройств по интерфейсам «токовая петля» и RS-485 в соответствии с поступившим вызовом. Ретранслируемые от внешних устройств данные дополнительно обрамляются контрольной последовательностью в соответствии с используемым циклическим кодом при образующем полиноме 215+212+25+1. Следует отметить, что данные от внешних устройств также оформляются в виде циклического кода, поэтому дополнительно введенная защита обеспечивает поддержание «целостности» коммерческих данных с достоверностью – вероятностью не обнаруживаемых искажений данных, не превышающей 10-15 степени, что на 5-6 порядков превышает требования нормативных документов,
- декодирование данных с обнаружением искажений помехами в линии связи и по всей трассе доставки информации от источника.
