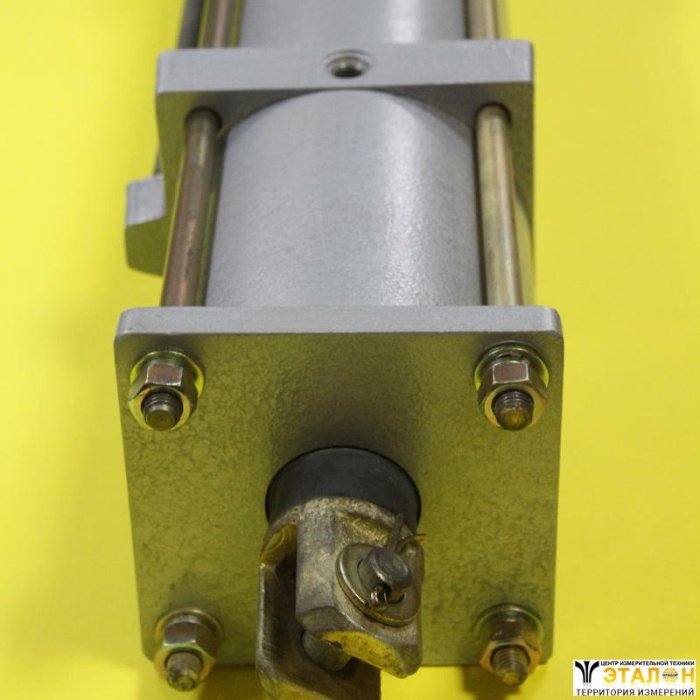

Механизм МИП-ПТ-320 - это пневматический исполнительный механизм, применяемый в химической, нефтеперерабатывающей, газодобывающей, газоперерабатывающей, целлюлозно-бумажной, сахарной, зерноперерабатывающей отрасли промышленности.
Механизм исполнительный пневматический обеспечивает перемещение регулирующих и запорно-регулирующих органов в системах автоматического и дистанционного управления.

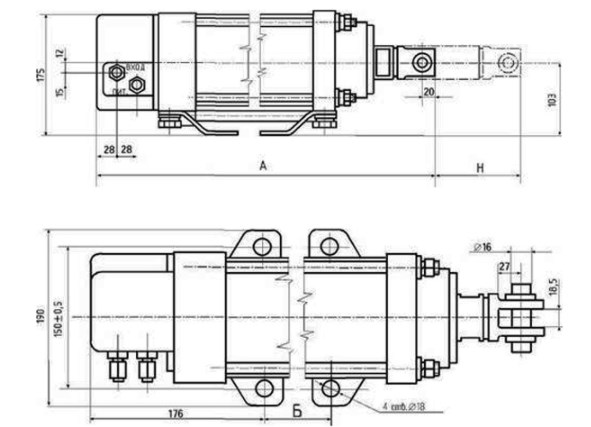

Рис.1 Схема габаритных размеров механизма МП-ПТ-320
Рабочая среда | Сжатый воздух |
Условный ход (типоразмер), мм | 320 |
Давление питания:
| 1,0 МПа 0,4 МПа |
Входной сигнал: | от 0,02 до 0,1 МПа |
Величина расхода воздуха при неподвижном штоке: | 1,2 м3/ч (при давлении питания 0,6 МПа) |
Скорость перемещения штока при отсутствии нагрузки | 0,08 м/с (при давлении питания 0,6 МПа) |
Максимальные усилия, развиваемые при давлении 1 МПа:
| 12,3 кН ; 20,1 кН* 10,3 кН ; 16,7 кН* |
Усилие торможения штока при отсутствии давления питания | 1,6 кН |
Масса механизма, кг | от 15,2 до 31,5 (в зависимости от модифик. и величины хода штока) |
