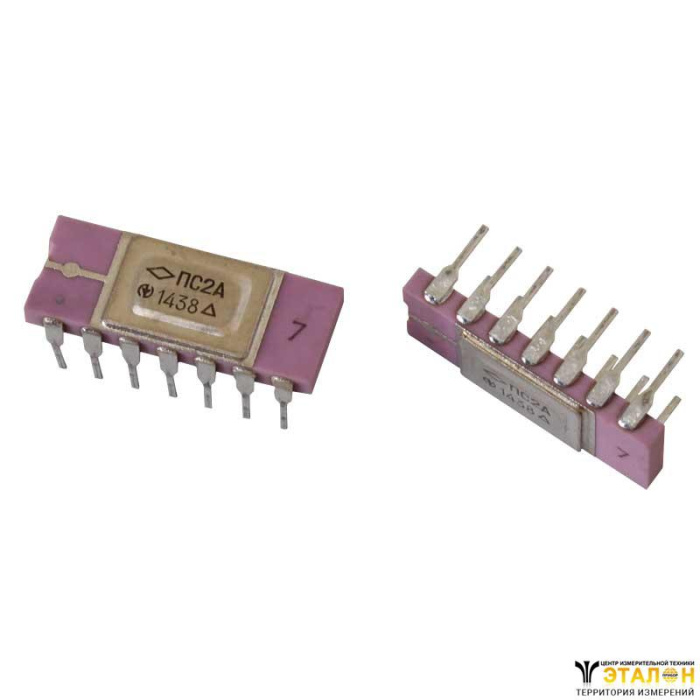

Микросхемы 525ПС2А (Au), 525ПС2Б (Au), 525ПС2А, 525ПС2Б, КМ525ПС2А, КМ525ПС2Б, КР525ПС2А, КР525ПС2Б - это четырехквадратные аналоговые перемножители сигналов с операционными усилителями на выходе.
Модель микросхемы | 525ПС2А | 525ПС2Б | 525ПС2В |
Погрешность перемножения при внешней настройке, % | до 1 | до 2 | до 2 |
Нелинейность перемножения по входу X, % | до 0,8 | до 1 | до 0,8 |
Нелинейность перемножения по входу У, % | до 0,5 | до 0,7 | до 0,5 |
Остаточное напряжение по входу X, мВ | до 80 | до 150 | до 80 |
Остаточное напряжение по входу Y, мВ | до 60 | до 100 | до 60 |
Максимальное выходное напряжение, В | от 10,5 | от 10,5 | от 10,5 |
Входной ток по входам X и Y, мкА | до 4 | до 6 | до 4 |
Ток потребления, мА | до 6 | до 7 | до 6 |
Среднеквадратическое значение напряжения шума на выходе в полосе частот от 10 Гц до 5 МГц, мВ | - | - | до 3 |
Масса, грамм | 1,5 | 1,5 | 1,5 |

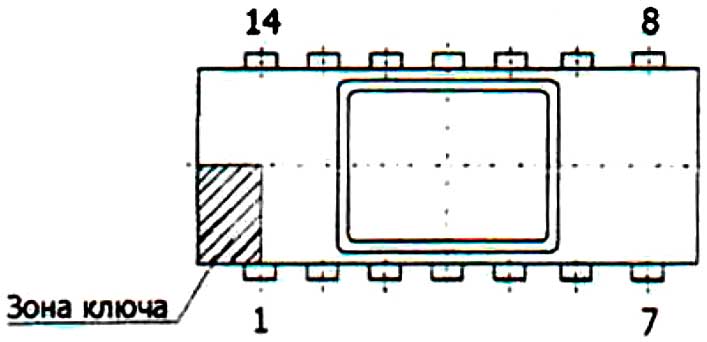

Схема расположения выводов
Обозначение вывода | Наименование вывода |
1 | вход Z |
2 | выход |
3 | напряжение питания минус Ucc |
7 | вход X |
9 | смещения Xo |
10 | общий |
11 | смещение Zo |
12 | смещения Yo |
13 | вход Y |
14 | напряжение питания Ucc |
