Схема УР5701УД24 выступает в качестве прецизионного операционного усилителя с периодической компенсацией дрейфа напряжения смещения, выполненного по КМОП-технологии.
Микросхема исполнена в пластмассовом корпусе с 8ю выводами типа DIP-8.

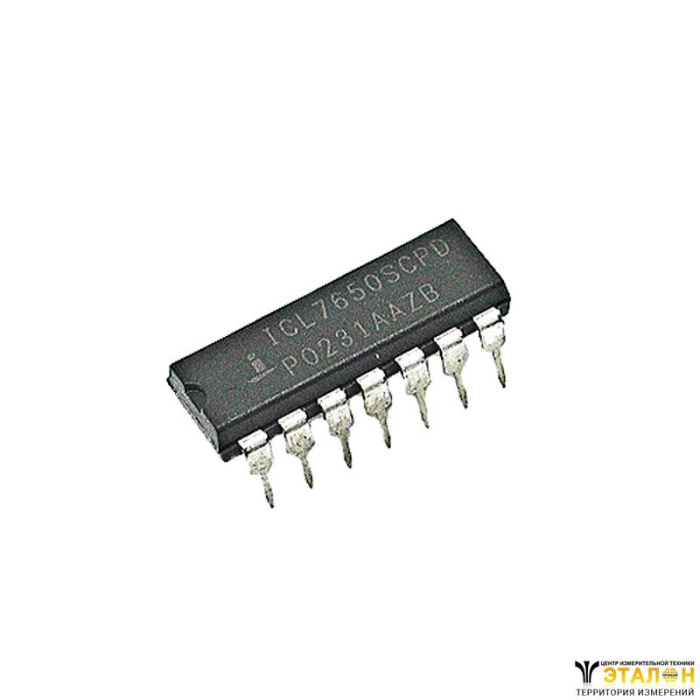

Схема имеет аналог с маркировкой ICL7650.
Параметры | T=25oC | T=-45 ... +85oC | ||
Не менее | Не более | Не менее | Не более | |
напряжение смещения, мкВ |
| ±5 |
| ±10 |
Входной ток, нА |
| 10 |
| 300 |
разность входных токов, нА |
| 5 |
| 200 |
Коэффициент усиления | 106 |
| 3*105 |
|
Ток потребления, м А |
| 3,5 |
| 5 |
Максимальное выходное напряжение, В | ±4,7 |
| ±4,2 |
|
Температурный дрейф, мкВ/оС |
|
|
| 0,05 |
Коэффициент ослабления синфазных входных напряжений, дБ | 120 |
|
|
|
Коэффициент влияния источников питания, дБ | 110 |
|
|
|
Максимальная скорость нарастания выходного напряжения, В/мкс | 2 |
|
|
|
Частота единичного усиления, МКц | 0,8 |
|
|
