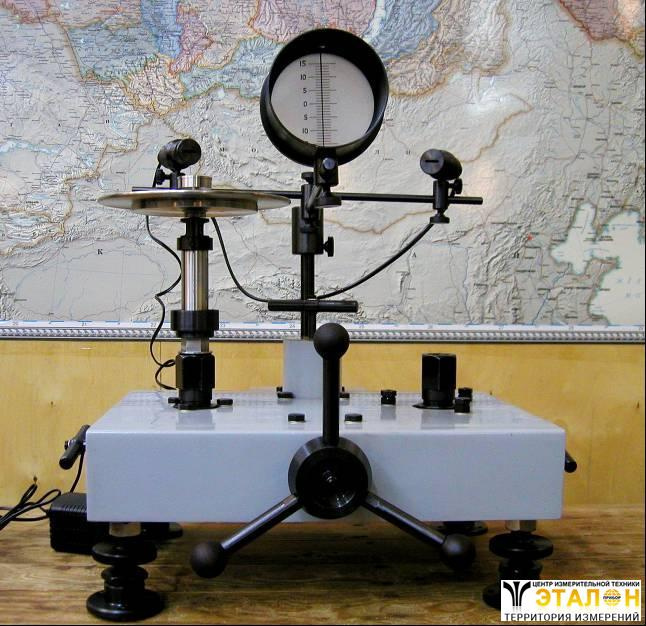

Манометр грузопоршневой МП-6
Также этот прибор может называться: МП6,МП 6.
Манометры грузопоршневые МП-6 - используются для воспроизведения размера единицы избыточного давления жидкости, а также для поверки и регулировки эталонных и рабочих пружинных манометров и других манометрических приборов.
В основе роботы прибора МП-6 лежит создание давления под поршнем, который вращается от руки в соосном цилиндре, путем нагружения измерительной поршневой системы грузами.
Сфера применения МП-6: поверка, калибровка, метрологическая аттестация, градуировка и испытание средств измерительной техники давления.
Технические характеристики:
Класс точности МП-6 - 0,02; 0,05 (Таблица 1).
Верхний предел измерения (воспроизведения) - 0,6 МПа (6 кгс/см2).
Нижний предел измерения(воспроизведения) - 0,04 Мпа (0,4 кгс/см2).
Номинальная площадь поршня - 1 см2.
Время свободного вращения поршня - не менее 4 мин.
Допускаемое отклонение действительного значения приведенной площади поршня от номинального - не более ±0,4%.
Рабочая жидкость - трансформаторное масло.
Номинальное значение массы поршня с грузоприемным устройством, для работы МП-6 - не более0,4 х 0,98 кг.
Таблица 1
Назначение параметра | МП-6 кл. т. 0,02 | МП-6 кл. т. 0,05 |
Предел допускаемой основной относительной погрешности | +0,02% | ±0,05% |
Порог чувствительности МП-6 | не более 6 Па | не более 15 Па |
Максимальная скорость опускания поршня | не более 0,5мм/мин | не более 0,8мм/мин |
Минимальная продолжительность вращения поршня манометра МП-6 | не менее 4 мин. | не менее 3 мин. |
Масса | не более 45 кг | не более 50 кг |
Габаритные размеры | не более470x550x470 | не более 800x600x435 |
Условия эксплуатацииприбора манометр грузопоршневой МП-6:
Температура окружающей среды - от 15ºС до 30ºС.
Относительная влажность воздуха - 60±20%.
Атмосферное давление - от 84 кПа до 106,7 кПа.
Напряжение сети переменного тока - 220 В.
Частота сети переменного тока - 50 Гц.
Средняя наработка на отказ - 40000 ч.
Средний срок службы - 8 лет.
Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого манометра грузопоршневого МП-6 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
