МУ110-224.16Р
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

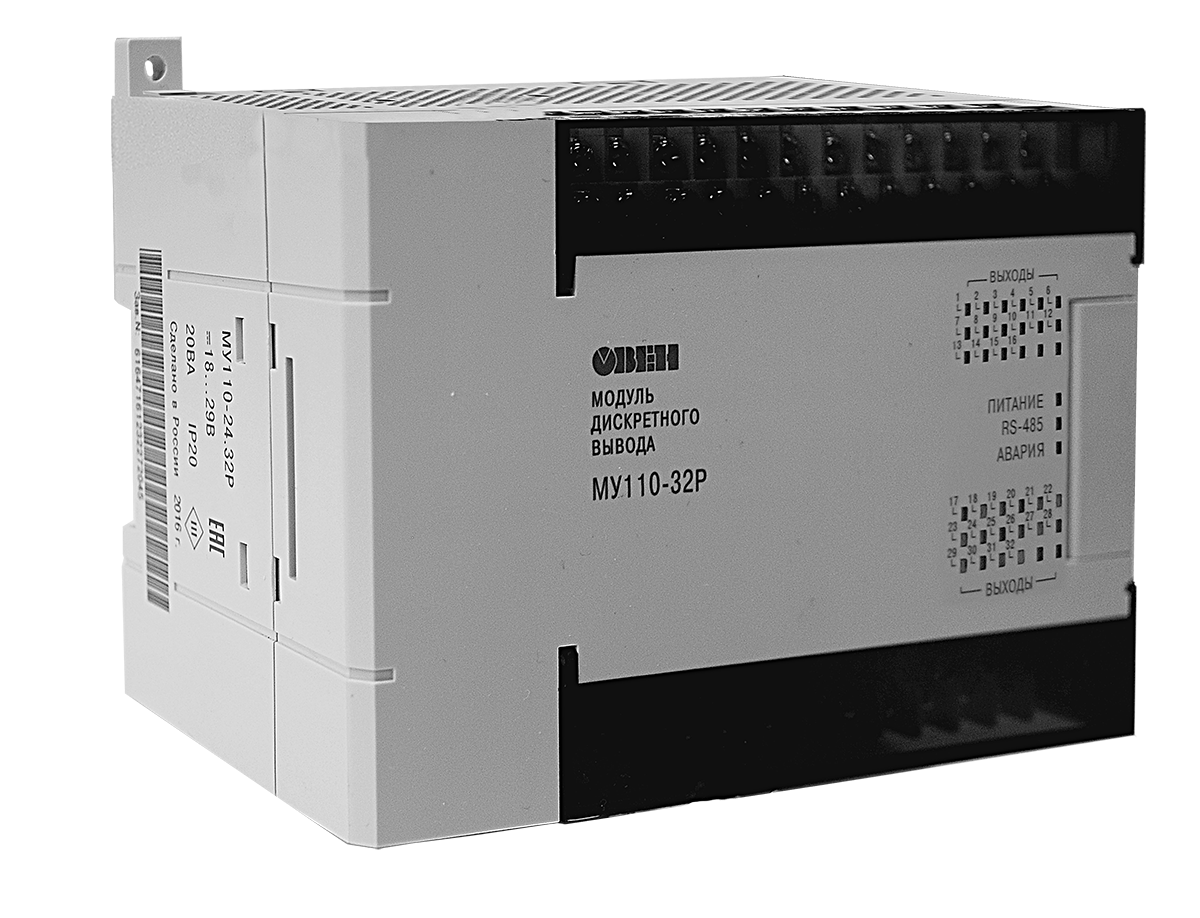

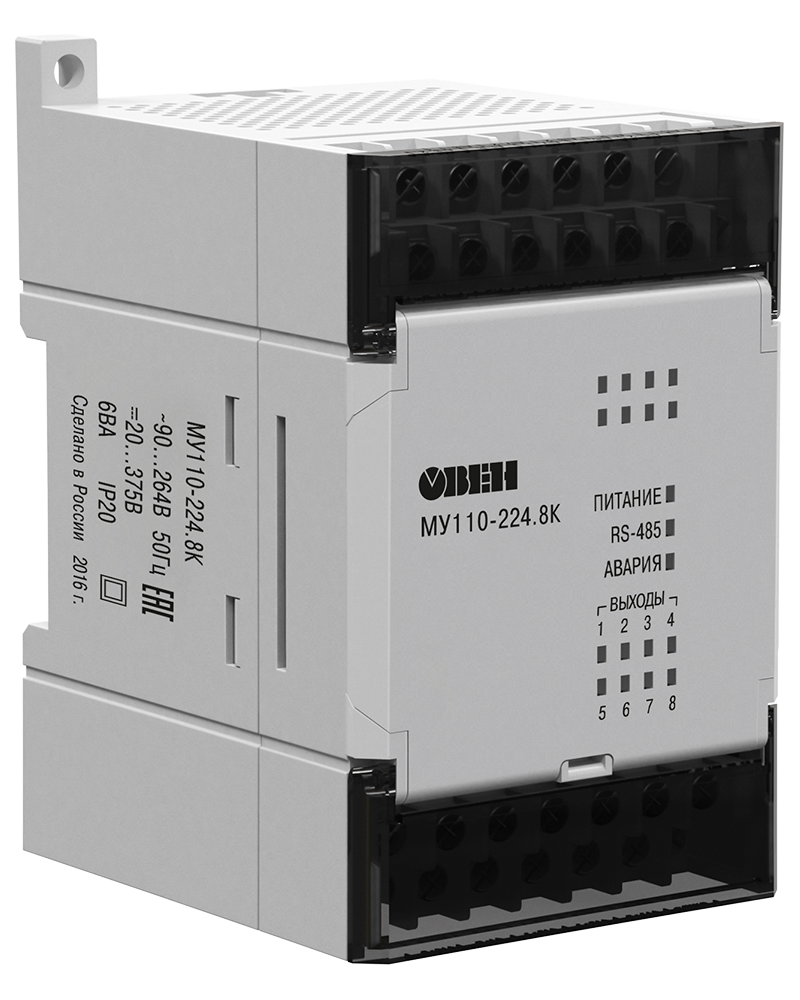

Модули предназначены для управления по сигналам из сети RS-485 встроенными дискретными выходными элементами (ВЭ), используемыми для подключения исполнительных механизмов с дискретным управлением.
Коммуникационные возможности | |
Интерфейс | RS-485 |
Поддерживаемые протоколы | Modbus RTU Modbus ASCII ОВЕН DCON |
Скорость обмена по RS-485 | 2400…115200 бит/с |
- Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
- Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
- Автоматическое определение протокола (кроме МУ110-32Р)
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Основные технические характеристики
| Модификация | МУ110-224.8К | МУ110-224.16К | МУ110-224.8Р | МУ110-224.16Р | МУ110-24/220.32Р |
|  |  |  |  |  |
Выходы | |||||
Количество выходов | 8 DO | 16 DO | 8 DO | 16 DO | 32 DO |
Тип выходов | транзисторная оптопара n-p-n типа | электромагнитное реле | |||
Характеристики дискретных выходов (DO) | |||||
Максимальная нагрузочная способность дискретных выходов | 400 мА (при постоянном напряжении не более =60 В) | 4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 4 А (при постоянном напряжении не более =24 В) | 3 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 3 А (при постоянном напряжении не более =30 В) | ||
Питание | |||||
Тип питания | универсальное ~230 В/=24 В | зависит от модификации | |||
Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | МУ110-220.32Р: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МУ110-24.32Р: =18…30 В (номинальное =24 В) | |||
Потребляемая мощность | не более 6 ВА | не более 12 ВА | не более 6 ВА | не более 12 ВА | не более 25 ВА |
Конструктивное исполнение | |||||
Габаритные размеры | (63×110×75) ±1 мм | (140×114×75) ±1 мм | |||
Степень защиты | IP20 | ||||
Монтаж | на DIN-рейку / на стену | ||||
Условия эксплуатации | |||||
Температура окружающего воздуха | -10…+55 °С | ||||
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||||
Комплектность | |||||
Модуль | 1 шт. | ||||
Паспорт / Гарантийный талон | 1 экз. | ||||
Руководство по эксплуатации | 1 экз. | ||||
Компакт-диск с программным обеспечением | 1 шт. | ||||

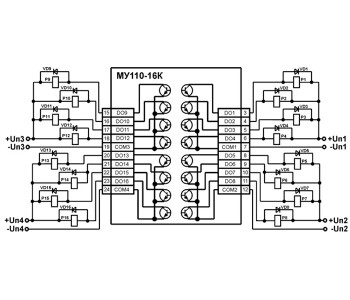

Схемы подключения
Общий чертеж

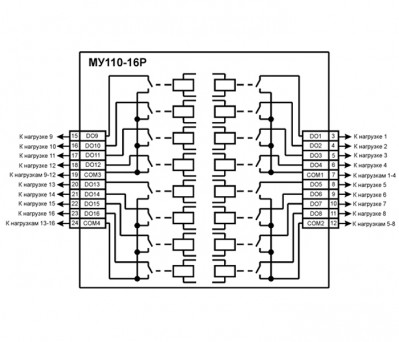

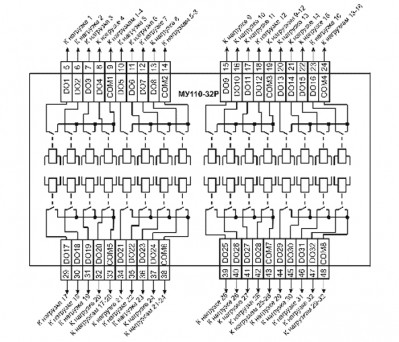

Схема подключения к выходным элементам типа электромагнитное реле
