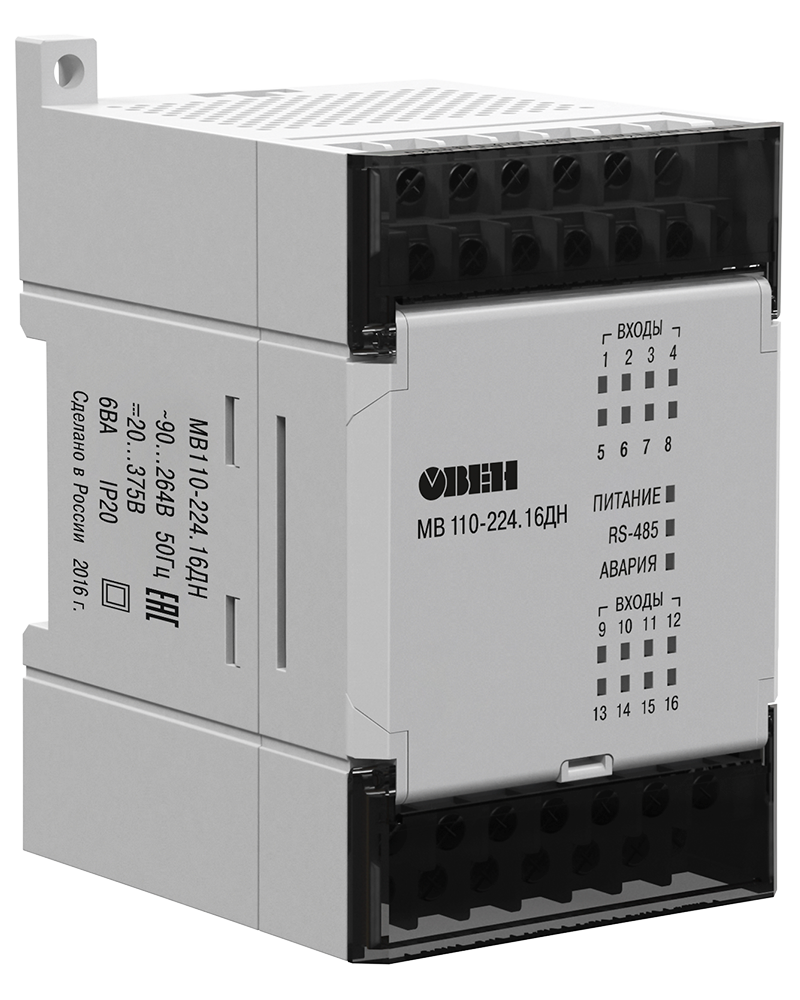

МВ110-224.16ДН
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть RS-485.
Коммуникационные возможности | |
Интерфейс | RS-485 |
Поддерживаемые протоколы | Modbus RTU Modbus ASCII ОВЕН DCON |
Скорость обмена по RS-485 | 2400…115200 бит/с |
- Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
- Автоматическое определение протокола (только для МВ110-8ДФ)
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Основные технические характеристики

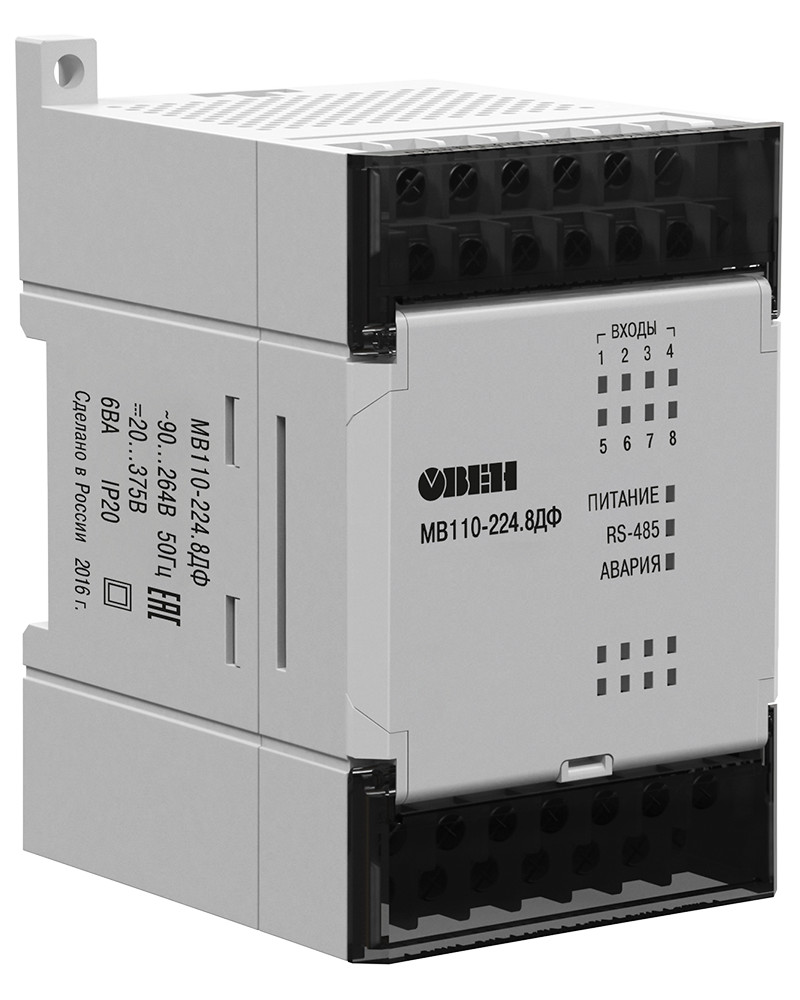

Модификация | МВ110-224.16Д | МВ110-224.16ДН | МВ110-24/220.32ДН | МВ110-224.8ДФ |
|  |  |  |  |
Входы | ||||
Количество входов | 16 DI | 16 DI | 32 DI | 8 DI |
Типы поддерживаемых сигналов |
|
| сигнал ~230 В или =230 В | |
Характеристики дискретных входов (DI) | ||||
Гальваническая развязка входов | – | групповая (по 4 входа) | поканальная | |
Электрическая прочность изоляции | – | 1500 В | ||
Макс. частота входного сигнала | 1 кГц | – | ||
Мин. длительность входного сигнала | 0,5 мс (скважность 2 для частоты 1 кГц) | – | ||
Напряжение питания входов (внешний источник) | 24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! | 24 ±3 В | – | |
Макс. входной ток | не более 7 мА | не более 8,5 мА (при напряжении входа =27 В) | – | |
Суммарное сопротивление внешнего контакта и линии подключения | не более 100 Ом | – | ||
Ток «логической единицы» | не менее 4 мА | не менее 4,5 мА | не менее 0,3 мА | |
Ток «логического нуля» | не более 0,7 мА | не более 1,5 мА | не более 0,1 мА | |
Напряжение «логической единицы» | – | – | не менее ~110 В (частотой от 47 до 63 Гц) или =110 В (постоянное) | |
Напряжение «логического нуля» | – | – | не более ~20 В (частотой от 47 до 63 Гц) или =15 (постоянное) | |
Питание | ||||
Тип питания | универсальное ~230 В/=24 В | универсальное ~230 В/=24 В | зависит от модификации | универсальное ~230 В/=24 В |
Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | МВ110-220.32ДН: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.32ДН: =18…30 В (номинальное =24 В) | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | |
Потребляемая мощность | не более 6 ВА | не более 40 ВА | не более 6 ВА | |
Конструктивное исполнение | ||||
Габаритные размеры | (63×110×75) ±1 мм | (140×114×75) ±1 мм | (63×110×75) ±1 мм | |
Степень защиты | IP20 | |||
Монтаж | на DIN-рейку / на стену | |||
Условия эксплуатации | ||||
Температура окружающего воздуха | -10…+55 °С | |||
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |||
Комплектность | ||||
Модуль | 1 шт. | |||
Паспорт / Гарантийный талон | 1 экз. | |||
Руководство по эксплуатации | 1 экз. | |||
Компакт-диск с программным обеспечением | 1 шт. | |||
Схемы подключения
МВ110-224.16Д | МВ110-224.16ДН | МВ110-24/220.32ДН | МВ110-224.8ДФ |

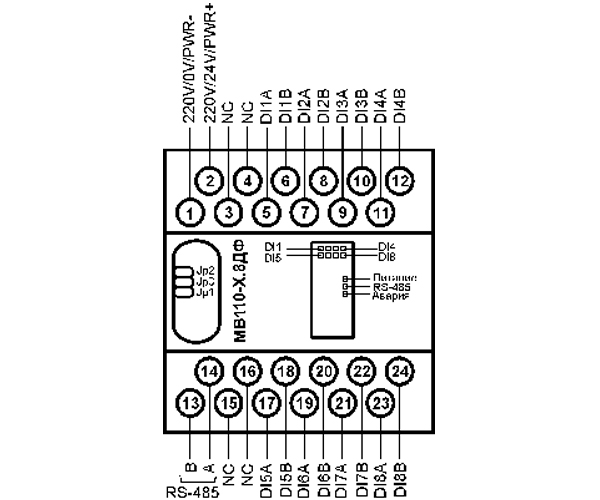

Общий чертеж | |||
 |  |  |  |
Схема подключения дискретных датчиков с выходом типа «сухой контакт» | |||
 |  |  | – |
Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор n-p-n типа с открытым коллектором | |||
 |  |  | – |
Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p типа | |||
– |  |  | – |
Схема подключения сигналов переменного напряжения ~230 В | |||
– | – | – |  |
Схема подключения сигналов постоянного напряжения =230 В | |||
– | – | – |  |

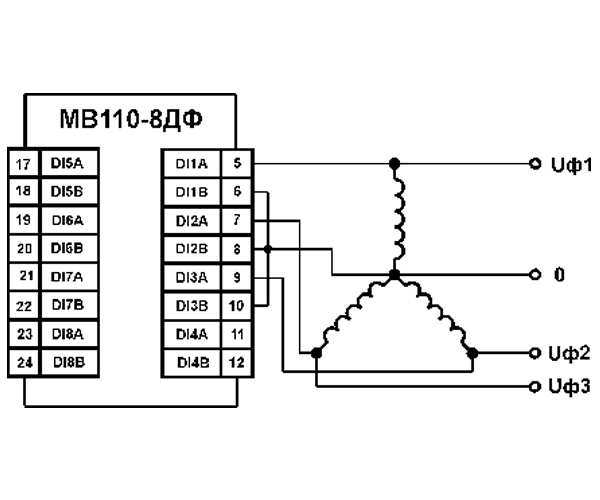

Схема подключения трехфазного двигателя (пример контроля обрыва питающих фаз) | |||
– | – | – |  |
