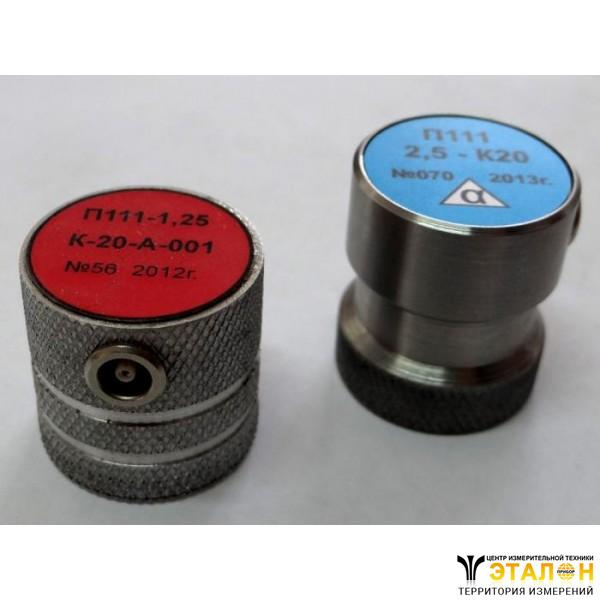

Преобразователь пьезоэлектрический П111-1,25-К20-002
Также это изделие может называться: П1111,25-К20-002, П111 1,25-К20-002, П1111,25-К20 002, P1111,25-K20-002, P111 1,25-K20-002, P111-1,25-K20-002.
П111-1,25-К20-002 преобразователь раздельно-совмещенный предназначен для контроля качества листовых материалов, металлоконструкций, трубопроводов, околошовной зоны в полевых, цеховых и лабораторных условиях на предприятиях машиностроительной, энергетической промышленности, на транспорте, а также при монтаже металлоконструкций и трубопроводов.
Пьезоэлектрические преобразователи П111-1,25-К20-002 бывают двух видов: раздельно-совмещенными и совмещенными.
Преобразователи П111-1,25-К20-002 используются в комплексе с электронным блоком таких приборов, как ультразвуковые дефектоскопы.
Технические характеристики П111-1,25-К20-002:
Параметры передаточной функции:
- коэффициент преобразования - -21±10 дБ;
- частота максимума преобразования - 1,25±0,25 МГц;
- полоса пропускания - не менее 0,5 МГц.
Параметры диаграммы направленности:
- угол ввода УЗК - 0±1,5 град;
- ширина диаграммы - 20±4 мм.
Эксплуатационные параметры:
- диаметр дефекта - 3,2 мм;
- диапазон контроля - от 15 мм до 180 мм;
- глубины залегания отражателей - 15 мм; 90 мм; 180 мм;
- уровни эхо-сигналов от отражателей - 62 дБ; 44 дБ; 34 дБ.
Отношение сигнал/шум - не менее 16 дБ.
Отклонение уровня эхо-сигнала от дефекта номинального значения - ±4 дБ.
Отклонение эффективной частоты эхо-импульса от номинального значения - ±10%.
Допустимый уровень виброскорости УЗК в зоне контакта рук оператора с ПЭП по ГОСТ 12.1.001 - не более 110 дБ.
Средний срок службы - 72 месяца.
Геометрические характеристики:
- размеры пьезоэлемента - 20 мм;
- размеры рабочей поверхности - 24 мм;
- габаритные размеры - не более 32×48 мм.
Масса П111-1,25-К20-002 - не более 80 г.
Условия эксплуатации преобразователя П111-1,25-К20-002:
Температура окружающего воздуха - от -30º С до +55º С.
Относительная влажность при температуре 35º С и более низкой температуре без конденсации влаги - до 98%.
