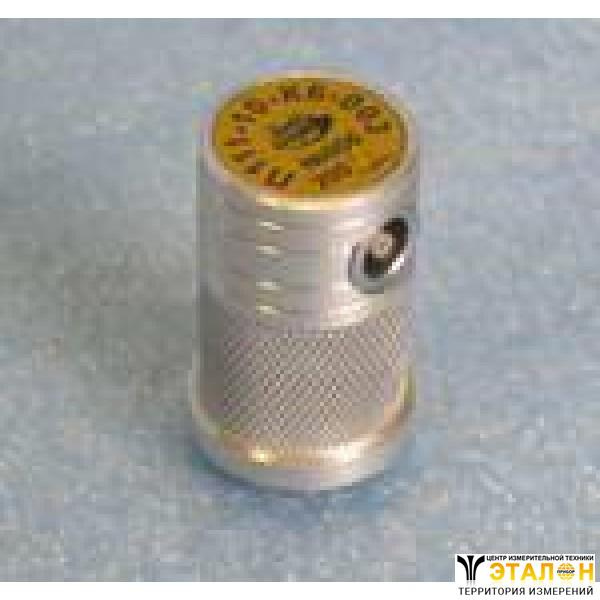

Преобразователь пьезоэлектрический П111-10,0-К4-002
Также это изделие может называться: П11110,0-К4-002, П111 10,0-К4-002, П11110,0-К4 002, P11110,0-K4-002, P111 10,0-K4-002, P111-10,0-K4-002.
П111-10,0-К4-002 преобразователь раздельно-совмещенный предназначен для контроля качества листовых материалов, металлоконструкций, трубопроводов, околошовной зоны в полевых, цеховых и лабораторных условиях на предприятиях машиностроительной, энергетической промышленности, на транспорте, а также при монтаже металлоконструкций и трубопроводов.
Пьезоэлектрические преобразователи П111-10,0-К4-002 бывают двух видов: раздельно-совмещенными и совмещенными.
Преобразователи П111-10,0-К4-002 используются в комплексе с электронным блоком таких приборов, как ультразвуковые дефектоскопы.
Технические характеристики П111-10,0-К4-002:
Параметры передаточной функции:
- коэффициент преобразования - -39±10 дБ;
- частота максимума преобразования - 10±2 МГц;
- полоса пропускания - не менее 2 МГц.
Параметры диаграммы направленности:
- угол ввода УЗК - 0±1,5 град;
- ширина диаграммы - 10±2 мм.
Эксплуатационные параметры:
- диаметр дефекта - 1,0 мм;
- диапазон контроля - от 5 мм до 30 мм;
- глубины залегания отражателей - 5 мм; 10 мм; 30 мм;
- уровни эхо-сигналов от отражателей - 46 дБ; 40 дБ; 26 дБ.
Отношение сигнал/шум - не менее 16 дБ.
Отклонение уровня эхо-сигнала от дефекта номинального значения - ±4 дБ.
Отклонение эффективной частоты эхо-импульса от номинального значения - ±10%.
Допустимый уровень виброскорости УЗК в зоне контакта рук оператора с ПЭП по ГОСТ 12.1.001 - не более 110 дБ.
Средний срок службы - 72 месяца.
Геометрические характеристики:
- размеры пьезоэлемента - 4 мм;
- размеры рабочей поверхности - 18 мм;
- габаритные размеры - не более 26×50 мм.
Масса П111-10,0-К4-002 - не более 40 г.
Условия эксплуатации преобразователя П111-10,0-К4-002:
Температура окружающего воздуха - от -30º С до +55º С.
Относительная влажность - до 98% при температуре +35º С и более низкой температуре без конденсации влаги.
