Датчик ОВЕН ПД100И имеет увеличенный межповерочный интервал (4-5 лет) и в основном предназначен для измерения давления в составе систем учета тепла (теплосчетчиков, тепловычислителей) в ЖКХ, а также в системах, требующих увеличенного межповерочного и гарантийного интервалов: удаленные и труднодоступные места мониторинга в нефтегазовой сфере, испытательной и лабораторной технике.

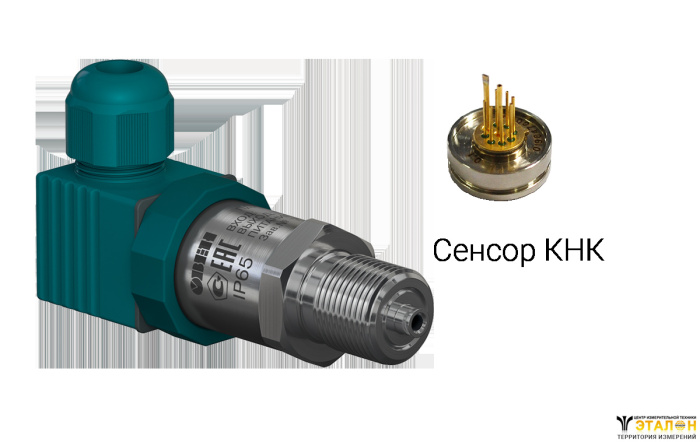

В преобразователе давления ОВЕН ПД100И с выходным сигналом 4…20 мА применен высокостабильный сенсор. Для улучшения пылевлагозащиты плата нормирующего преобразователя покрыта неполимеризующимся компаундом.
Межповерочный интервал составляет 5 лет – для датчиков с погрешностью 0,5 % ВПИ и 4 года – для датчиков с погрешностью 0,25 % ВПИ. Присоединение к процессу – штуцер с резьбой: М20×1,5, G1/2, G1/4.
- Увеличенный межповерочный интервал:
- 5 лет – для датчиков с погрешностью 0,5 % ВПИ;
- 4 года – для датчиков с погрешностью 0,25 % ВПИ.
- Верхний предел измеряемого давления (ВПИ) – от 0,016 до 4,0 МПа.
- Перегрузочная способность – не менее 200 % ВПИ.
- Плата нормирующего преобразователя покрыта неполимеризующимся компаундом.
- Высокостабильный сенсор вваривается в штуцер лазерной сваркой
- Габаритный размер по высоте – не более 92 мм.
- Степень защиты корпуса и электроразъема преобразователя – IP65.
- Помехоустойчивость удовлетворяет требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.
Основные технические характеристики
Наименование | Значение |
Выходной сигнал постоянного тока | 4...20 мА, 2-проводная схема |
Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
Диапазон рабочих температур измеряемой среды | –40…+100 °С |
Напряжение питания | 12…24 В постоянного тока |
Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
Потребляемая мощность | не более 0,8 Вт |
Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
Степень защиты корпуса | IP65 |
Устойчивость к климатическим воздействиям | УХЛ3.1 |
Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
Атмосферное давление рабочее | 66...106,7 кПа |
Среднее время наработки на отказ | не менее 500 000 ч |
Средний срок службы | 12 лет |
Межповерочный интервал | 5 лет / 4 года |
Методика поверки | КУВФ.406230.100 МП |
Вес без упаковки / в упаковке | 0,18 кг / 0,3 кг |
Штуцер для подключения давления | M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4 |
Тип электрического соединителя | EN175301-803 форма А |
Габаритный размер (по высоте) | не более 92 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Предельное давление перегрузки | не менее 400 % от ВПИ |
Условия эксплуатации
Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.
Нормальные условия эксплуатации: закрытые помещения без агрессивных паров и газов с температурой воздуха (23±5) °С и относительной влажностью не более 80 % при атмосферном давлении от 84 до 106,7 кПа.
Комплект поставки
- Преобразователь давления ПД100И
- Краткая инструкция
- Паспорт и Гарантийный талон
- Прокладка уплотнительная – 2 шт.
- Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
