Датчики ПД100И модели 141 предназначены для непрерывного преобразования избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА. Присоединение «торцевая мембрана» позволяет производить измерение сильнозагрязнённых, вязких сред.

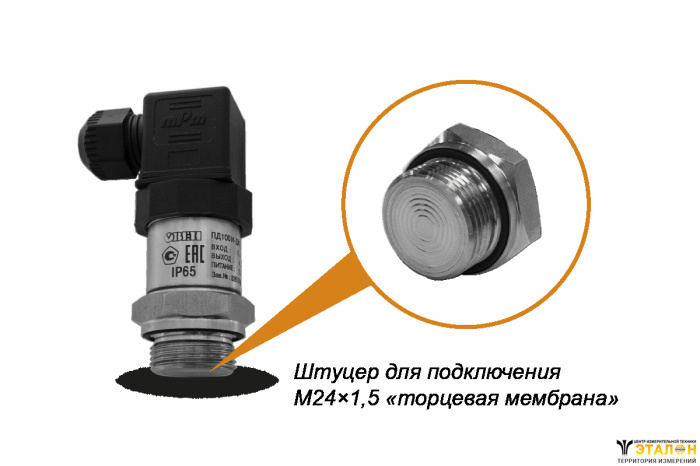

Датчики давления ПД100И модели 141 представляют собой преобразователи давления с торцевой мембраной из нержавеющей стали AISI316L в штуцере с резьбой М24×1,5. В датчиках устанавливается высокочувствительный сенсор.
Датчики ПД100И модели 141 применяются для измерения уровня в открытых емкостях и измерения давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки и т.п
- Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
- Перегрузочная способность – не менее 200 % ВПИ.
- Степень защиты корпуса и электроразъема преобразователя – IP65.
- Основная приведенная погрешность – 0,25; 0,5 % ВПИ.
Основные технические характеристики
Наименование | Значение |
Выходной сигнал постоянного тока | 4...20 мА, 2-проводная схема |
Основная приведенная погрешность | 0,25; 0,5 % ВПИ |
Диапазон рабочих температур измеряемой среды | –40…+100 °С |
Напряжение питания | 12…36 В постоянного тока |
Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
Потребляемая мощность | не более 0,8 Вт |
Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
Степень защиты корпуса | IP65 |
Устойчивость к климатическим воздействиям | УХЛ3.1 |
Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
Атмосферное давление рабочее | 66...106,7 кПа |
Среднее время наработки на отказ | не менее 500 000 ч |
Средний срок службы | 12 лет |
Межповерочный интервал | ПД100 – 2 года, ПД100И – 4 / 5 лет |
Методика поверки | КУВФ.406230.100 МП |
Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
Штуцер для подключения | M24×1,5 «торцевая мембрана» |
Тип электрического соединителя | EN175301-803 форма А |

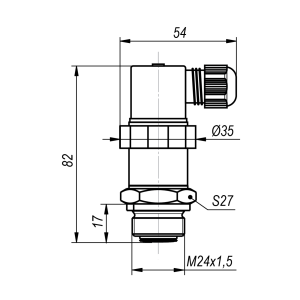

Габаритный размер (по высоте) | не более 95 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Предельное давление перегрузки | не менее 400 % от ВПИ |

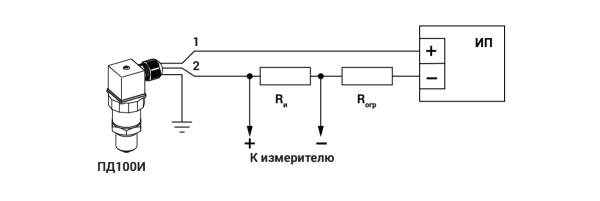

Схемы подключения
Комплект поставки
- Преобразователь давления ПД100И
- Краткая инструкция
- Паспорт и Гарантийный талон
- Прокладка уплотнительная – 2 шт.
- Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
