ПД100И-ДВ0,016-121-1,5
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Датчики давления ПД100И модели 121 предназначены для непрерывного преобразования избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА. Присоединение «торцевая мембрана» позволяет производить измерение сильнозагрязнённых, высоковязких, коксующихся сред.
Датчики давления ПД100И модели 121 представляют собой преобразователи давления с торцевой мембраной из нержавеющей стали AISI316L в штуцере с резьбой G1/2. В датчиках устанавливается высокочувствительный сенсор.
Датчики ПД100И модели 121 применяются для измерения уровня в открытых емкостях и измерения давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки и т.п.
- Измеряемые давления:
- избыточное (ДИ);
- вакуумметрическое (ДВ);
- избыточно-вакуумметрическое (ДИВ).
- Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
- Перегрузочная способность – не менее 200 % ВПИ.
- Степень защиты корпуса и электроразъема преобразователя – IP65.
- Помехоустойчивость удовлетворяет требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.
Основные технические характеристики
Наименование | Значение |
Выходной сигнал постоянного тока | 4...20 мА, 2-проводная схема |
Основная приведенная погрешность | 0,25; 0,5; 1,5 % ВПИ |
Диапазон рабочих температур измеряемой среды | –40…+100 °С |
Напряжение питания | 12…36 В постоянного тока |
Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
Потребляемая мощность | не более 0,8 Вт |
Устойчивость к механическим | группа исполнения V3 |
воздействиям | по ГОСТ Р 52931 |
Степень защиты корпуса | IP65 |
Устойчивость к климатическим воздействиям | УХЛ3.1 |
Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
Атмосферное давление рабочее | 66...106,7 кПа |
Среднее время наработки на отказ | не менее 500 000 ч |
Средний срок службы | 12 лет |
Межповерочный интервал | 4 / 5 лет |
Методика поверки | КУВФ.406230.100 МП |
Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |

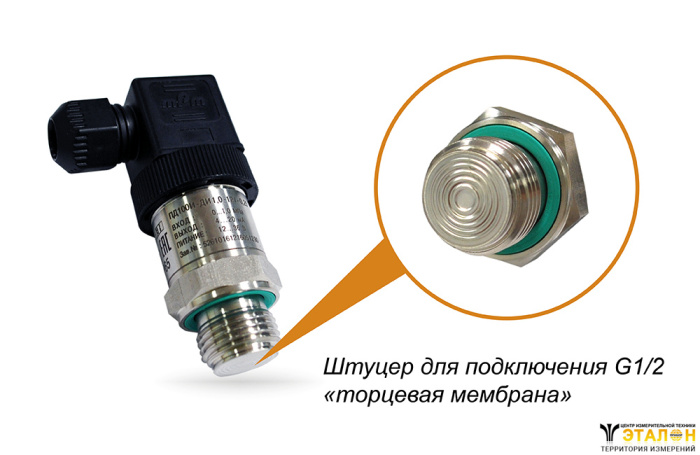

Штуцер для подключения | G1/2 «торцевая мембрана» |
Тип электрического соединителя | EN175301-803 форма А |

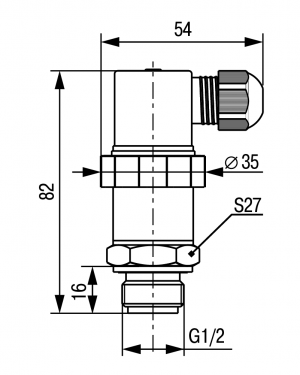

Габаритный размер (по высоте) | не более 82 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Предельное давление перегрузки | не менее 400 % от ВПИ |

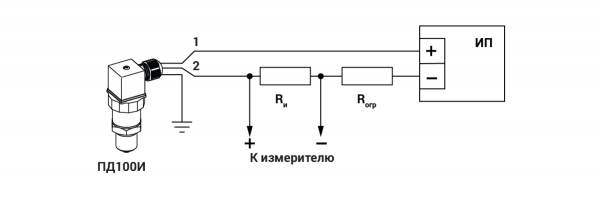

Схемы подключения
Комплект поставки
- Преобразователь давления ПД100
- Краткая инструкция
- Паспорт и Гарантийный талон
- Прокладка уплотнительная – 2 шт.
- Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
