Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.
Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.
Компания ОВЕН производит одноуровневые, двухуровневые и трехуровневые поплавковые датчики, также возможно изготовление датчиков ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х.
Для подключения к АСУ ТП датчики ОВЕН ПДУ могут быть снабжены силиконовым кабелем AWG24 любой длины или проводом НВ 0,35.
Модель | Тип монтажа | Вид поплавка | Длина штока L, стандартное исполнение | Длина штока L максимальная (под заказ) |
ПДУ-1.1 | Горизонтальный | Цилиндрический | 76 мм | 2 500 мм |
ПДУ-2.1 | Вертикальный | Цилиндрический | 40 мм | 2 500 мм |
ПДУ-3.1 | Вертикальный | Шарообразный | 85 мм | 3 000 мм |
При заказе модификации с удлиненным штоком кратность длины – 50 мм.
Модель | Тип монтажа | Вид поплавка | Длина штока L, максимальная (под заказ) |
ПДУ-1.2 | Горизонтальный | Цилиндрический | 2 500 мм |
ПДУ-2.2 | Вертикальный | Цилиндрический | 2 500 мм |
ПДУ-3.2 | Вертикальный | Шарообразный | 3 000 мм |
Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.
Модель | Тип монтажа | Вид поплавка | Длина штока L, максимальная (под заказ) |
ПДУ-3.3 | Вертикальный | Шарообразный | 3 000 мм |
Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.
Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).

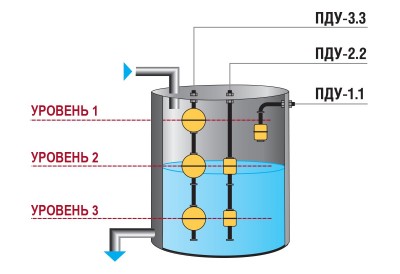

Рис. 1. Варианты крепления датчика уровня: горизонтальное (ПДУ-1.1) и вертикальное (ПДУ-2.1, ПДУ-3.1)
Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.
Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.
Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).
ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.
Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
Наименование параметра | Значение | ||
ПДУ-1.Х | ПДУ-2.Х | ПДУ-3.Х | |
Электрическиепараметры | |||
Количество сигнализируемых уровней | 1 или 2 | 1; 2; 3 | |
Максимальная коммутируемая мощность, Вт | 10 | 30 | |
Максимальный коммутируемый ток, А | 0,5 | 2 | |
Максимальное коммутируемое напряжение, В | 180 | 300 | |
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А | 1×106 | ||
Конструктивные параметры | |||
Расположение оси крепежного отверстия датчика в резервуаре | Горизонтальное | Вертикальное | |
Максимальная длина штока до нижнего уровня, мм | 2500 | 3000 | |
Cостояние контактов датчика в нижнем положении поплавка | Нормально-разомкнутое Нормально-замкнутое | ||
Плотность измеряемой среды, г/см3 | 0,70 | 0,66 | |
Температура контролируемой среды, °С | -40...+105 | ||
Давление контролируемой среды, МПа | 1,6 | 4 | |
Материал рабочей части датчика | Сталь 12Х18Н10Т или AISI 316 (поплавок) | ||
Степень защиты по ГОСТ 14254 | IP68 | ||
Длина провода, м (не указывается при заказе) | 0,5 | ||
Длина кабельного вывода, м | Значение кратное 1, минимальная длина 3 |
Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х
