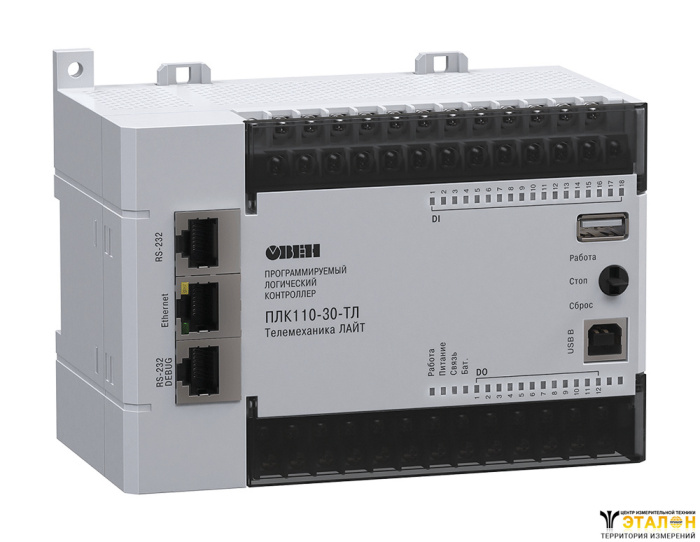

ОВЕН ПЛК110-30-ТЛ [М02] – программируемый моноблочный контроллер с дискретными входами/выходами на борту для автоматизации средних систем с возможностью программирования из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
Предназначен для построения систем автоматизации среднего уровня и распределенных систем управления.
- Построение систем телемеханики и АСУ ТП электрических подстанций (35/6(10)/0,4 кВ).
- Построение систем телемеханики и АСУ ТП железнодорожного транспорта.
- Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
- Построение систем электроснабжения предприятий.
- Системы мониторинга работы оборудования.
- Системы управления освещением.
Отличительные особенности
- Программируется из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
- Объединение в один проект большого количества контроллеров.
- Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
- Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в системах телемеханики в энергетике.
- Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
- Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
- Возможность реализации локальных алгоритмов в контроллере (FBD, ST (Pascal, C)).
Преимущества контроллера ОВЕН ПЛК110-30-ТЛ [М02]
- Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
- Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень.
- Три уровня доступа: чтение данных, конфигурирование, администрирование.
- Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
- Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
- Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
- Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение.
- Ведение архива на USB-носителе.
Функциональная схема
![Функциональная схема ОВЕН ПЛК110-30-ТЛ [М02]](/files/items/0/36f149c1ddfc4cf717b10dd2f59c442e.png "Функциональная схема ОВЕН ПЛК110-30-ТЛ [М02]")
Основные технические характеристики
Параметр | Значение |
Питание | |
| Напряжение питания: | |
ПЛК110-24.30-ТЛ [М02]
| от 9 до 30 В постоянного тока при Т > минус 20 °С, от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 12 или 24 В) |
| ПЛК110-220.30-ТЛ [М02] | от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В) |
| Потребляемая мощность, не более: | |
ПЛК110-24.30-ТЛ [М02] | 28 Вт |
| ПЛК110-220.30-ТЛ [М02] | 41 ВА |
| Параметры встроенного источника питания: | |
ПЛК110-24.30-ТЛ [М02] | Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА; |
| ПЛК110-220.30-ТЛ [М02] | Выходное напряжение 24 В±4 %, ток не более 400 мА |
Цифровые (дискретные) входы | |
Количество входов | 18 |
Тип входов по ГОСТ Р 51841–2001 | 1 |
Напряжение «логического нуля» | -3…5 В |
Максимальный ток «логического нуля» | 2 мА |
Напряжение «логической единицы» | 15…30 В |
Максимальный ток «логической единицы» | 9 мА (при 30 В) |
Минимальная длительность импульса, воспринимаемого дискретным входом: | 1,6 мс (меандр) |
Подключаемые входные устройства | – коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором – дискретные сигналы с напряжением от минус 3 до 30 В |
Дискретные выходы (контакты электромагнитных реле) | |
Количество релейных выходных каналов | 12 |
Максимальный ток, коммутируемый контактами реле, не более | 3 А |
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более | 10 мс (выходы DО1…DО12) |
| Суммарный максимальный ток нагрузки группы реле: | |
| COM1-COM2 | 3 А |
| COM3 | 3 А |
| COM4 | 3 А |
| COM5 | 12 А |
| COM6 | 12 А |
| COM7-COM10 | - |
Механический ресурс реле | – не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке – не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной |
Интерфейсы связи, количество | |
RS-485 | 2 |
RS-232 | 1 |
RS-232-Debug | 1 |
Ethernet 100 Base-T | 1 |
Схемы подключения
Расположение контактов для подключения внешних цепей ПЛК110-30-ТЛ [М02]
![Схема расположения и назначение клемм на ПЛК110-24.30-ТЛ [М02]](/files/items/0/1777b79a7e13795c8af6cf2f67c22d3a.jpg "Схема расположения и назначение клемм на ПЛК110-24.30-ТЛ [М02]")
Схема расположения и назначение клемм на ПЛК110-24.30-ТЛ [М02]. Схема для ПЛК110-220.30-ТЛ [М02] – аналогична
Подключение входных устройств и схемы входных элементов контроллера ПЛК110-30-ТЛ [М02]
Кабели
Наименование | Изображение | Комментарии | Длина, м |
КС14 |
| Применяется для прошивки и программирования контроллера ПЛК-110-30-ТЛ [М02] (порт RS-232 DEBUG). | 1,8 |
КС16 |
| Применяется для связи контроллера ПЛК-110-30-ТЛ [М02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232). | 1,5 2,5 |
КС17 |
| Применяется для связи контроллера ПЛК-110-30-ТЛ [М02] (порты RS-232 DEBUG и RS-232) и модема ПМ01[М01]. |
|
Комплект поставки
- Прибор ПЛК110-30-ТЛ [М02]
- Кабель для программирования КС14
- Руководство по эксплуатации
- Паспорт/гарантийный талон
