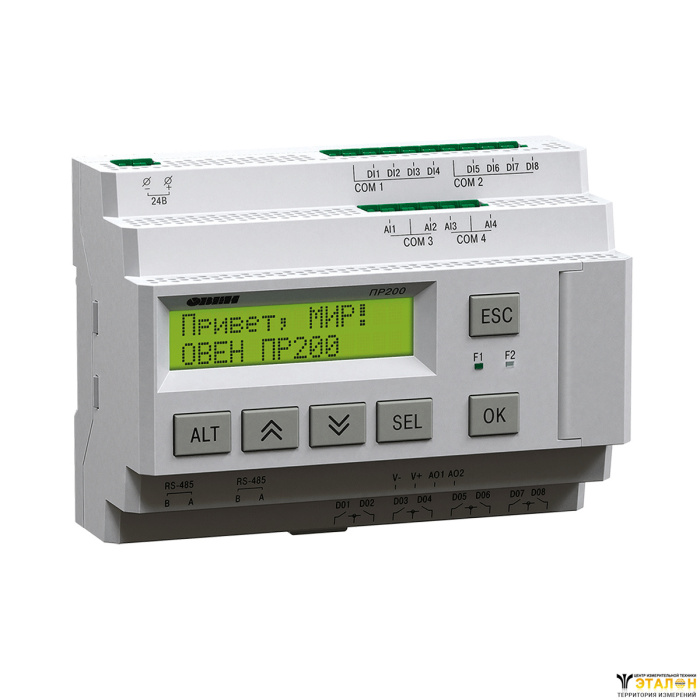

ПР200 программируемое реле с дисплеем
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
ОВЕН ПР200 – это свободно программируемое реле. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Написание алгоритма осуществляется пользователем с помощью бесплатной среды программирования OWEN Logic. Подключение к ПК производится посредством стандартного MiniUSB-кабеля (USB – MiniUSB). Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до 2-х интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII.
Для увеличения количества дискретных входов/выходов программируемого реле ОВЕН ПР200 применяются модули расширения ОВЕН ПРМ.
- Напряжение питания: ~230 В или =24 В.
- Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В и аналоговыми входами).
- 4 аналоговых входа 4…20 мА, 0…10 В, 0…4 кОм. Могут работать в режиме дискретного входа.
- Встроенный шунтирующий резистор для входа 4…20 мА.
- Аналоговые выходы 0…10 В или 4…20 мА.
- Дискретные выходы: э/м реле или транзисторные ключи.
- До двух встроенных интерфейсов RS-485.
- USB-порт – для программирования (miniUSB).
- Встроенные часы реального времени, срок службы 10 лет.
- Гальваническая развязка входов до 2830 В.
- Экспорт данных в OwenCloud.
Возможности символьного индикатора ПР200
- Видимая область символьного индикатора: 2 строки по 16 символов.
- Поддержка кириллицы и латиницы.
- Возможность корректировки параметров программы пользователя.
- Возможность корректировки параметров прибора (сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.)
Конструктивные особенности
- Автоматный корпус
- Ширина корпуса 7 «автоматов» (7din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
- Съемные клеммники – для удобства монтажа.
- «Ключи» для предотвращения неправильного подключения.
Модули расширения и аксессуары для ПР200
Интерфейсная плата ПР-ИП485
Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Всего можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.
Модуль расширения ОВЕН ПРМ
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:
- ПРМ-1 – для увеличения дискретных входов и выходов;
- ПРМ-3 – для увеличения аналоговых входов и выходов.
Подключение модулей осуществляется по внутренней шине. К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.
Основные технические характеристики
Модификации ПР200
Модификация | Питание | Встроенный блок питания | Входы | Выходы | RS-485, шт | ||||
Всего | DI | AI | Всего | DO | AO | (выбирается при заказе) | |||
ПР200-220.1.х | ~230 В | – | 8 | 8 ДФ | – | 6 | 6 Р | – | 0, 1, 2 |
ПР200-220.2.х | ~230 В | 100 мА | 12 | 8 ДФ | 4 А | 10 | 8 Р | 2 И | 0, 1, 2 |
ПР200-220.3.х | ~230 В | 100 мА | 12 | 8 ДФ | 4 А | 8 | 8 Р | – | 0, 1, 2 |
ПР200-220.4.х | ~230 В | 100 мА | 12 | 8 ДФ | 4 А | 10 | 8 Р | 2 У | 0, 1, 2 |
ПР200-220.5.х | ~230 В | 100 мА | 12 | 8 ДФ | 4 А | 12 | 8 Р 4 К | – | 0, 1, 2 |
ПР200-220.21.х | ~230 В | – | 8 | 8 Д | – | 6 | 6 Р | – | 0, 1, 2 |
ПР200-220.22.х | ~230 В | 100 мА | 12 | 8 Д | 4 А | 10 | 8 Р | 2 И | 0, 1, 2 |
ПР200-220.23.х | ~230 В | 100 мА | 12 | 8 Д | 4 А | 8 | 8 Р | – | 0, 1, 2 |
ПР200-220.24.х | ~230 В | 100 мА | 12 | 8 Д | 4 А | 10 | 8 Р | 2 У | 0, 1, 2 |
ПР200-220.25.х | ~230 В | 100 мА | 12 | 8 Д | 4 А | 12 | 8 Р 4 К | – | 0, 1, 2 |
ПР200-24.1.х | =24 В | – | 8 | 8 Д | – | 6 | 6 Р | – | 0, 1, 2 |
ПР200-24.2.х | =24 В | – | 12 | 8 Д | 4 А | 10 | 8 Р | 2 И | 0, 1, 2 |
ПР200-24.3.х | =24 В | – | 12 | 8 Д | 4 А | 10 | 8 Р | – | 0, 1, 2 |
ПР200-24.4.х | =24 В | – | 12 | 8 Д | 4 А | 10 | 8 Р | 2 У | 0, 1, 2 |
ПР200-24.5.х | =24 В | – | 12 | 8 Д | 4 А | 12 | 8 Р 4 К | – | 0, 1, 2 |
Дискретные входы
Тип дискретного входа | ДФ дискретный фазовый (в модиф. ПР200-220.х.х) | Д дискретный (в модиф. ПР200-24.х.х, ПР200-220.2х) | А |
Тип подключаемых датчиков | коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) | ||
– | датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором | ||
Напряжение питания дискретных входов | 90...264 В | 15…30 В | 15…30 В |
Максимальный ток дискретного входа | не более 1,5 мА | не более 5 мА | не более 5 мА |
Ток «логической единицы» | 0,75…1,5 мА | 3…5 мА | 3…5 мА |
Ток «логического нуля» | 0...0,5 мА | 0...1 мА | 0...1 мА |
Уровень «логической единицы» | 159…264 В | 15…30 В | Задается программно из диапазона 0…10 В |
Уровень «логического нуля» | 0…40 В | -3…+5 В | -3…+5 В |
Гальваническая развязка | групповая по 4 входа (1-4, 5-8) | – | |
Электрическая прочность изоляции | 2830 В, групповая – 1780 В | – | |
Аналоговые входы
Тип аналогового входа | А |
Тип измеряемых сигналов | 0…10 В |
Входное сопротивление | 61 кОм |
Предел основной приведенной погрешности | ±0,5 % |
Разрешающая способность АЦП | 12 бит |
Период обновления результатов измерения четырех каналов |
не более 10 мс |
Дополнительная приведенная погрешность, вызванная изменением температуры на 10 °С в пределах рабочего диапазона температур | ±0,25 % |
Дискретные выходы
| Тип дискретного выхода | Р | К |
| Максимально допустимый ток нагрузки | 5 А при напряжении не более 250 В переменного тока и cosφ > 0,95; 3 А при напряжении не более 30 В | 200 мА при напряжении не более 60 В |
Аналоговые выходы
Тип аналогового выхода | И | У |
Диапазон выхода | 4…20 мА | 0…10 В |
Функциональная схема
Схемы подключения
Общая схема подключения ПР200
Схемы подключения датчиков
Схемы подключения к аналоговым входам
Схемы подключения нагрузки
Комплект поставки
- Прибор ПР200
- Краткое руководство по эксплуатации
- Паспорт и гарантийный талон
- Комплект клеммных соединителей
