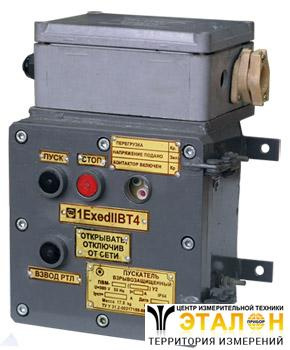

Пускатель взрывозащищенный малогабаритный ПВМ
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Пускатель предназначен для местного и дистанционного управления трехфазным асинхронным электродвигателем с короткозамкнутым ротором, в трехфазных сетях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.
Принцип работы
Пускатель состоит из вводного и аппаратного отделений.Отделение ввода предназначено для ввода силовых кабелей и кабелей цепей управления. Оно расположено на верхней стенке аппаратного отделения и состоит из корпуса, крышки, наборных контактных зажимов, втулки с залитыми в ней проводами, зажимов заземления и кабельных вводных устройств.
Кабельные вводные устройства предназначены для ввода и уплотнения подводимых силовых и контрольных кабелей.Кабельные вводные устройства силовых цепей состоят из резинового уплотнительного кольца, установленного в гнезде, муфты и заглушки. Заглушки предназначены для защиты внутренней полости вводного отделения от пыли и влаги. Уплотнение кабеля происходит за счет деформации резинового кольца муфтой.Кабельные вводные устройства для контрольных цепей состоят из штуцера, нажимной гайки и уплотнительного кольца.
Защита оболочки (корпус и крышка) вводного устройства от пыли и влаги (IP65) обеспечивается уплотнительными прокладками в корпусе, крышке и местах установки кабельных вводных устройств.
Внутренние зажимы заземления в вводном отделении предназначены для присоединения заземляющих жил подводимых кабелей.
В вводном отделении на монтажной рейке (Din-рейка) установлены наборные контактные зажимы. Для подключения проводников (жил кабеля) в зажимах используется стандартная отвертка, которая вводится в отверстие корпуса зажима параллельно проводнику и, отжимая натяжную пружину, открывает окно для ввода проводника.
Электрическая связь между вводным и аппаратным отделениями осуществляется проводами, залитыми во втулке изоляционным компаундом.
Аппаратное отделение состоит из сварного металлического корпуса и крышки. Корпус и крышка образуют взрывонепроницаемую оболочку.
В корпусе на задней стенке установлена монтажная панель с набором аппаратуры. В зависимости от типоисполнений пускателей набор аппаратуры может состоять из реверсивных и нереверсивных контакторов, электротеплового токового реле, автоматического выключателя.
На внутренней боковой поверхности корпуса справа расположен привод включения автоматического выключателя (для исполнения пускателя с автоматическим выключателем), рукоятка которого выведена наружу.
На крышке с внутренней стороны установлены кнопки управления (кнопки «Пуск» и «Стоп») и светодиодные индикаторы.
Кнопки управления выполнены с самовозвратом. Толкатель кнопки «Пуск» черного цвета, «Стоп» – красного.
При воздействии оператором на толкатель кнопок управления их подвижные контакты переключаются, а при устранении воздействия они занимают исходное положение.
На наружной поверхности крышки расположены: смотровое окно, толкатели кнопочных выключателей и взвода теплового реле и таблички с оперативными и предупредительной надписью, паспортными данными, маркировкой взрывозащиты.
Смотровое окно предназначено для визуального наблюдения:
- о подаче напряжения в пускатель;
- о включенном состоянии контактора;
- о срабатывании теплового реле.
Электрическая схема в зависимости от типоисполнения пускателя обеспечивает:
- пуск и остановку электродвигателя с короткозамкнутым ротором;
- защиту от токов короткого замыкания отходящих силовых цепей для пускателей с автоматическим выключателем (уставка по току срабатывания электромагнитного расцепителя 10Iном);
- нулевую защиту;
- защиту отходящих присоединений от токовых перегрузок недопустимой продолжительности, в том числе возникающих при обрыве одной из фаз;
- световую сигнализацию о подаче напряжения;
- световую сигнализацию о включенном состоянии контактора;
- световую сигнализацию о срабатывании электротеплового токового реле.
| Наименование параметра | Значение |
| Номинальное напряжение, В | 380 |
| Номинальный ток, А | 10, 16, 25, 40, 63, 80, 95 |
| Частота сети, Гц | 50 |
| Номинальное напряжение контрольных цепей, В | 380 |
| Номинальный ток контрольных цепей, А | 10 |
