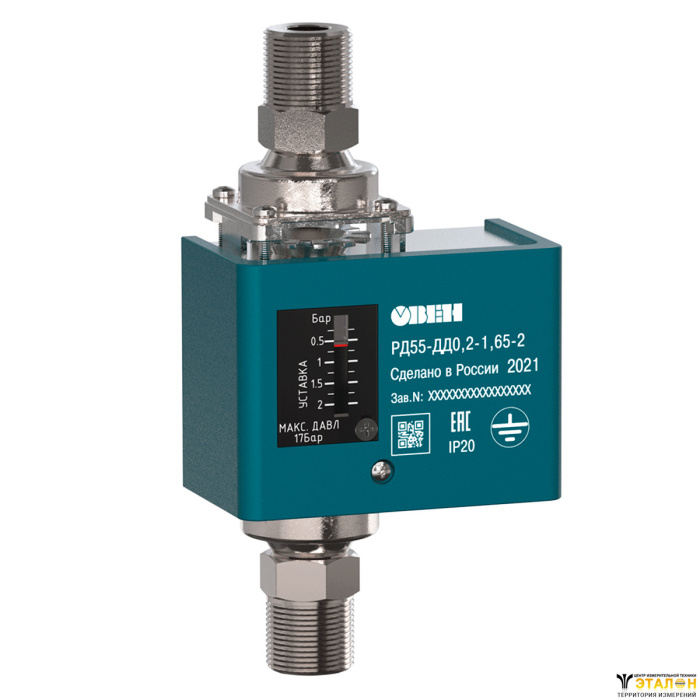

РД55-ДД реле перепада давления для насосов
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
РД55 представляет собой механическое реле перепада давления для коммутации электрических цепей в зависимости от изменения разности двух давлений измеряемой среды. Принцип действия реле состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который, деформируясь, переключает однополюсный перекидной контакт. Порог срабатывания реле настраивается пользователем.
Реле давления РД55 применяется для контроля работы насосов и отслеживания перепада давления в системах водоснабжения, ИТП, ЦТП, котельных, компрессорной технике и многих других установках и системах.
Купить дифференциальное реле перепада давления можно на нашем сайте, добавив подходящую модификацию в корзину, а также через наших дилеров в удобном для вас городе.
Жидкости, пар, газы неагрессивные к медным сплавам.
Отличительные особенности
- Широкий модельный ряд – позволяет подобрать реле разности давлений для большинства применений.
- Удобный монтаж и подключение – кабельный ввод PG11 позволяет надёжно закреплять провода.
- Надежность – сильфон из покрытой бронзой нержавеющей стали гарантирует продолжительную и устойчивую работу устройства.
Основные характеристики
- Коммутируемый ток – 8 А, 250 В AC.
- Контролируемое давление – дифференциальное от 0,05 до 0,6 МПа.
- Присоединение к процессу – штуцер G1/2′′, G1/4′′.
- Погрешность срабатывания реле – ±15 %.
- Выходной сигнал – однополюсный перекидной контакт SPDT.
Основные технические характеристики
Наименование параметра | Значение | ||||||
РД55-ДД0,2 | РД55-ДД0,35 | РД55-ДД0,6 | |||||
Общие характеристики | |||||||
Рабочая среда | Жидкости, пар, газы, парогазовые и газовые смеси, неагрессивные к медным сплавам | ||||||
Диапазон задаваемой уставки перепада давления (Руст.) | 50…200 кПа | 50…350 кПа | 100…600 кПа | ||||
Максимальное рабочее давление | 1,65 МПа | 1,65 МПа | 3,3 МПа | 1,65 МПа | 3,3 МПа | ||
Дифференциал (Рдиф.) в зависимости от Руст. при Токр. = 25 °С | 20...40 кПа | 30...50 кПа | 50...90 кПа | 60...90кПа | 50...160кПа | ||
Максимальный ток на контактной группе | Напряжение переменного тока 125 VAC | Неиндуктивная нагрузка | 20 А | ||||
Полная нагрузка | 15 А | ||||||
Пусковой ток | 72 А | ||||||
Напряжение переменного тока 250 VAC | Неиндуктивная нагрузка | 10 А | |||||
Полная нагрузка | 8 А | ||||||
Пусковой ток | 72 А | ||||||
Напряжение постоянного тока 24 VDC | Неиндуктивная нагрузка | 10 А | |||||
Полная нагрузка | 8 А | ||||||
Пусковой ток | 64 А | ||||||
Подвод давления к прибору | G1/2″, G1/4″ | ||||||
Погрешность срабатывания реле | ±15 % | ||||||
Управляющий выход | Реле, SPDT | ||||||
Подключение сигнальных проводов | К винтовым клеммам прибора | ||||||
Подключение штуцера Р1 | Область пониженного давления | ||||||
Подключение штуцера Р2 | Область повышенного давления | ||||||
Диаметр подключаемого трехжильного кабеля | 3...8 мм | ||||||
Конструктивные параметры | |||||||
Степень защиты корпуса по ДСТУ EN 60529 | IP20 | ||||||
| Масса прибора, не более: | |||||||
без упаковки | 400 г | ||||||
| в упаковке | 450 г | ||||||
| Материалы | |||||||
| Материал корпуса | Гальвалюм | ||||||
| Материал штуцеров | Никелированная латунь | ||||||
| Материал крышки | Пластик | ||||||
Характеристики надежности | |||||||
Срок службы, не менее | 10 лет | ||||||
Гарантийный срок эксплуатации | 12 месяцев | ||||||
Условия эксплуатации | |||||||
Температура окружающей среды (Токр.) | –20...+65 °С | ||||||
Температура измеряемой среды | –40…+120 °С | ||||||
Относительная влажность, не более | 85 % (при +25 °С) | ||||||
Атмосферное давление | 84…106,7 кПа | ||||||
Схемы подключения
Комплект поставки
- Реле давления РД55-ДД.
- Паспорт и гарантийный талон.
- Руководство по эксплуатации.
- Комплект крепления.
- Кабельный ввод PG11.
