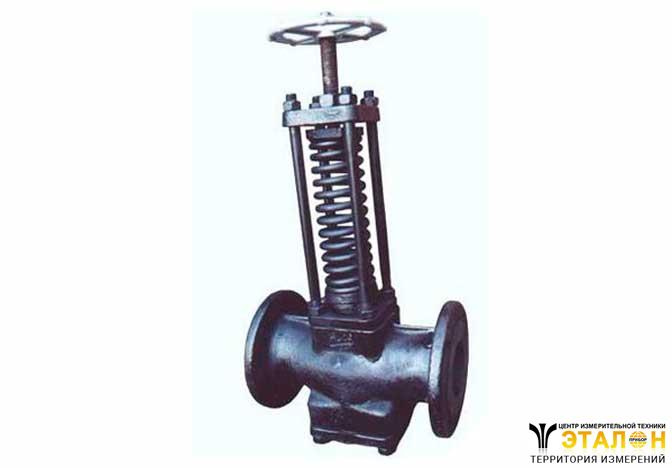

Регулятор давления 21ч5бк предназначен для автоматического поддержания давления рабочей среды после себя.
Проход условный Ду, мм | 80 | 100 | 150 |
Давление условное Ру, МПа (кгс/см2) | 1,6 (16) | ||
Давление рабочее Рр, МПа (кгс/см2) | 1,45 (14,5) | ||
Рабочая среда | вода, водяной пар | ||
Температура рабочей среды, °С | до +225 | ||
Зона регулирования, % | до 25 | ||
Диапазон настройки, МПа (кгс/см2) | 0,2-0,6 (2-6) | 0,2-0,6 (2-6) | 0,2-0,6 (2-6) |
0,5-1,0 (5-10) | 0,5-1,0 (5-10) | - | |
Условная пропускная способность Kv, м3/ч | 63 | 100 | 250 |
При отсутствии рабочего давления регулятор 21ч5бк нормально открыт. Пружина, передавая усилие настройки на поршень, отжимает его с тарелкой на открытие. Площадь поршня выбрана равной площади седла, что обеспечивает разгрузку регулятора от входного давления.
При повышении давления на выходе сила воздействия выходного давления на тарелку превышает усилие настройки пружины и силу трения в поршне, и тарелка, благодаря жесткой связи с поршнем, прикрывает площадь седла, поджимая пружину и увеличивая силу её действием усилия пружины тарелка увеличивает площадь дросселирующего сечения, повышая давление до величины настройки.
Настройка регулятора 21ч5бк на необходимое давление на выходе осуществляется путем вращения регулировочного винта.
Dy | D | D1 | d | n | h | L | H | Масса, кг |
80 | 195 | 160 | 18 | 4 | 14 | 310 | 640 650 | 35 |
100 | 215 | 180 | 8 | 18 | 350 | 850 890 | 66 | |
150 | 280 | 240 | 22 | 28 | 480 | 880 | 115 |
Крышка, толкатель, опора, плита, корпус | чугун СЧ-18 |
Шток, поршень, винт регулировочный | сталь 20Х13 |
Тарелка, втулка, гайка | латунь ЛЦ40С |
Пружина | сталь 60с2А |
Маховик | алюминий АК4М2 (АЛ15В) |
Кольца | фторопласт Ф-40 |
