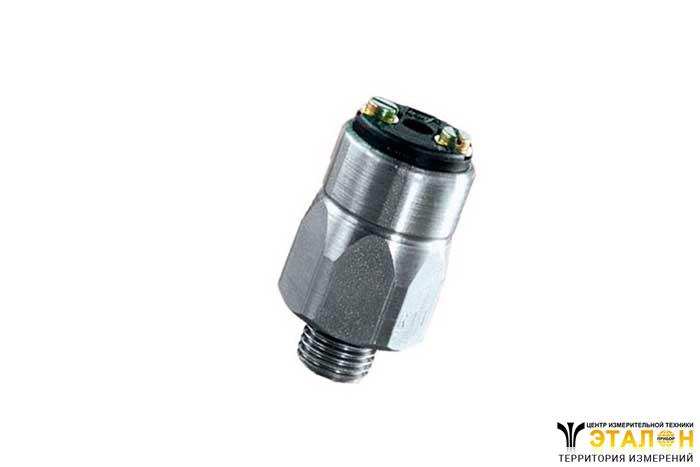

Реле давления Suco используются при работе с самыми различными жидкими и газообразными средами.
Параметры | Значение | |
Степень защиты | IP65 | |
Номинальный ток (резистивный) | 4А | |
Частота включений | 200 / мин | |
Температурный диапазон для материала мембраны / уплотнения | ||
NBR | -30°С - +100°С | |
EPDM | -30°С - +120°С | |
FKM | -5°С - +120°С | |
Silicone | -40°С - +120°С | |
HNBR | -30°С - +120°С | |
Срок службы | 106 циклов (при давлении до 50 Бар) | |
Вибростойкость | 10г / 5 – 200Гц (синусоид) | |
Ударопрочность | 294 м/с2; 14мс (полусинусоид.) | |
Диапазоны регулировки, Бар (допустимая погрешность при комнатной температуре) | 0.1-1(±0.2) | |
1-10(±0.5) | ||
10 -20(±1.0) | ||
20-50(±2.0) | ||
Резьба | М10х1 кон., М12х1,5, G1/4, NPT 1/8, G1/8, M10x1 цил. | |
Корпус | оцинкованна сталь | |
Максимальное рабочее давление | до 300 Бар1) | |
Максимальное напряжение | 42 В |
Реле давления (выключатели давления) могут применяться для:
Схема - конструкция реле давления Suco
Принцип работы реле давления с нормальными открытыми контактами:
Давление через отверстие (1) действует на мембрану (2), которая преобразует его механическое усилие постпредством ползунка (4) воздействует на контактную группу (5,6). Если сила давления больше силы упругости пружины (3), то контактная группа (5,6) замыкает цепь. Когда давление падает на величин большую, чем значение гистерезиса, то контактная группа (5,6) размыкает цепь.
Для реле давления с нормальными закрытыми контактами коммутации происходят в обратном режиме. С помощью регулирующего винта (7) реле давления может быть настроено в пределах своего диапазона давления.
