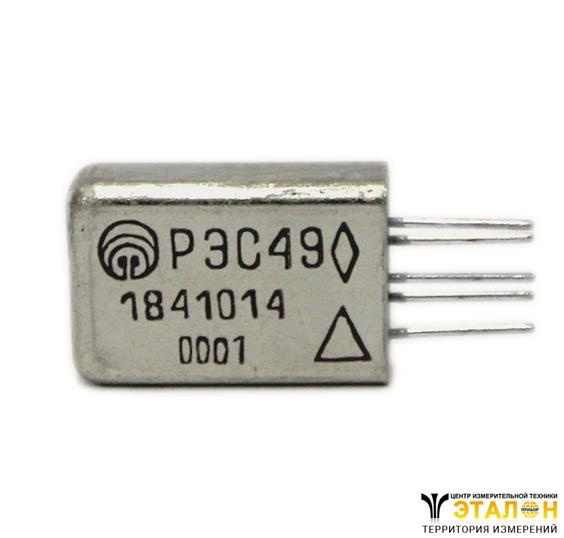

Реле электромагнитное РЭС-49 герметичное постоянного тока с одним контактом на переключение. Реле предназначено для коммутации электрических цепей постоянного тока.
Реле РЭС49 соответствует ГОСТ 16121-86 и техническим условиям РС0.453.011ТУ.
Исполнение | Предельная температура, °C |
РС4.569.421-00, РС4.569.421-01, РС4.569.421-04, РС4.569.421-05 – РС4.569.421-08 | -60…+85 |
РС4.569.421-02, РС4.569.421-11 | -60…+70 |
РС4.569.421-03, РС4.569.421-09 | -60…+70 |

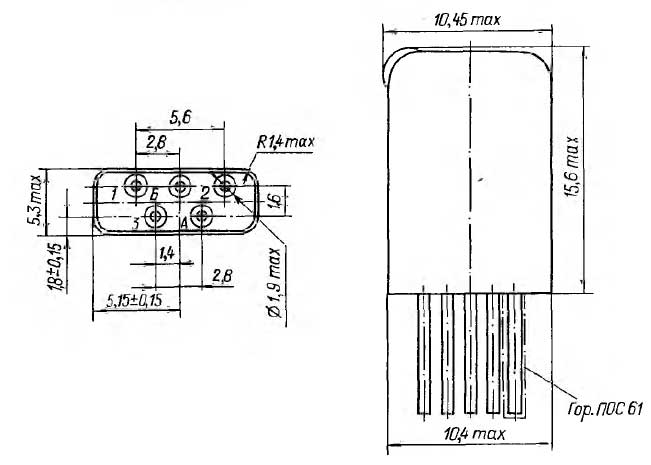

Рисунок 1 – Конструктивные данные и маркировка реле РЭС-49

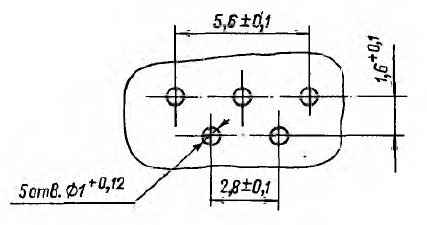

Рисунок 2 – Разметка для крепления

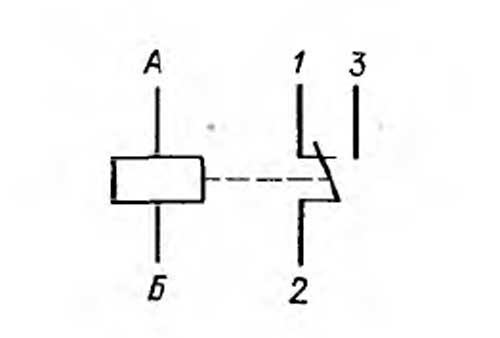

Рисунок 3 – Принципиальная электрическая схема
Сопротивление контактов | 0.5 Ом для Зл 99.99; 1.4 Ом для СрМгН99 | |
Время срабатывания | 3 мс макс | |
Время дребезга при срабатывании | 2 мс макс | |
Время отпускания | 2 мс макс | |
Время дребезга при отпускании | 1 мс макс | |
Ударная устойчивость | до 75g | |
Рабочее положение | любое | |
Сопротивление изоляции | в норм. климатич. условиях | 200 МОм |
при максим. температуре | 20 МОм | |
при повышенной влажности | 10 МОм | |
Электрическая прочность изоляции между токоведущими цепями и корпусом | при норм. климатич. условиях | 350 В эфф. 50 Гц |
при повышенной влажности | 180 В эфф. 50 Гц | |
при пониженном атм. давлении. | 210 В эфф. | |
Виброустойчивость | с амплитудой до 2 мм | от 5 до 55 Гц |
с ускорением до 300 м/с2 30g | от 55 до 1000 Гц | |
с ускорением до 200 м/с2 (20g) | свыше 1000 до 3000 Гц | |
Масса | 3,5 г |
Исполнения | Рабочее напряжение, В | Ток срабатывания при 298К( +25°С), В, не более | Сопротивление обмотки при 298К (+25°С), Ом |
РС4.569.421-00.,-04.,-05.,-09.,-12. | 27+9-5 | 18,5 | 1900+285-380 |
РС4.569.421.-01.;-06.;-13. | 18±2 | 12,2 | 800±160 |
РС4.569.421-02.,-07. | 12+4-2 | 7,2 | 270±40,5 |
РС4.569.421-03.,-08. | 6+2-1 | 3,8 | 65+6,5-9,75 |
