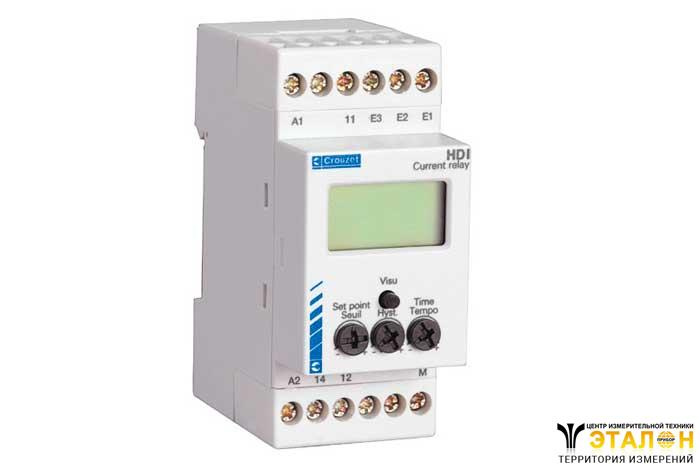

Реле контроля HDI предназначено для контроля тока.
Параметр | Значение | |
Напряжение питания | 24,120, 230 В - 50-60 Гц, - гальв. изол. 24 ВDC - нет гальв. изол. защита от обратной полярности | |
Допуск | 0,85 - 1.1 х Un | |
Потребляемая мощность | 3 ВА (AC), 1 W (DC) | |
Диапазон измерения, подиапазоны:
| HDI-L 2 - 500 мА 2 - 30 мА 10 - 100 мА 10 - 500 мА | HDI-H 0, 1 - 10 А 0,1 - 1 А 1 - 10 А 1 - 10 А |
Диапазон частоты | 40 Гц- 500 Гц | |
Разброс параметров | ±0.1% при постоянных параметрах | |
Точность шкалы настройки | ±10% | |
Дисплей LCD | состояние выходного реле режим работы (OVER/UNDER) функция памяти тип сигнала ( или =) величина измеренного сигнала | |
Выход | ||
Реле | 1 переключающий контакт | |
Ток максимальный | 5 А | |
Ток минимальный | 100 мА | |
Напряжение | 250 ВА | |
Ресурс механический | 30 x 106 включений | |
Рабочая температура | -20° до +60°С | |
Масса | 160 грамм |
Реле HDI оснащено:

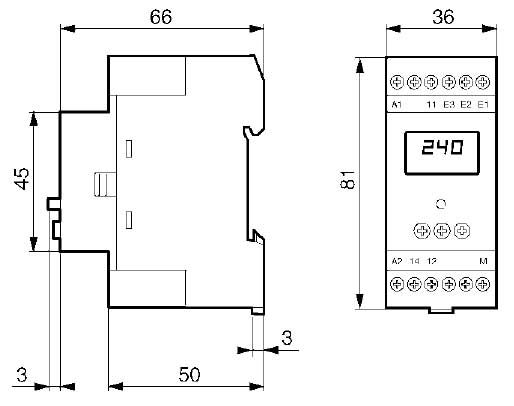

Схема - габаритные размеры реле

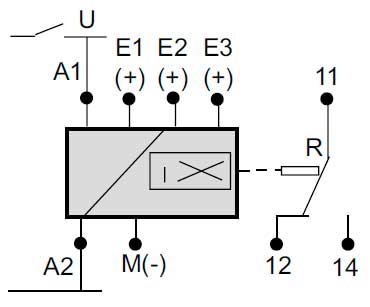

Схема подключения
