Реле фаз, напряжения РКФ-М05-1-15 AC380В РКФ-М05-2-15 AC380В

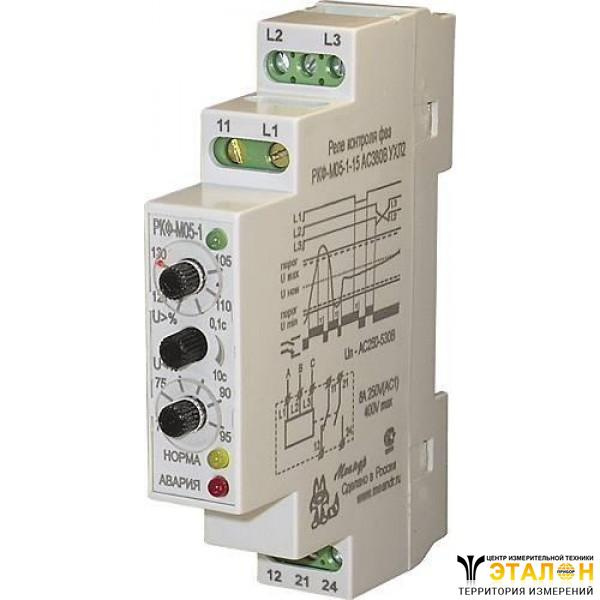

Реле контроля трехфазного напряжения РКФ-М05-1-15 предназначено для контроля напряжения с изолированной нейтралью. Имеет раздельные регулировки верхнего, нижнего порогов, задержку срабатывания.
• Контроль повышения напряжения от 105 до 130% Uном
• Контроль снижения напряжения от 70 до 95% Uном
• Контроль порядка чередования фаз
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Задержка срабатывания от 0,1 до 10 сек
В реле контроля трехфазного напряжения РКФ-М05-2-15 отключена функция контроля чередования фаз
Возможна замена реле:
-реле производства ABB CM-PVE, CM-MPS, C556.01
-реле производства Schneider Elektric RM4TR32
-реле производства Siemens 5TT3 408
-реле производства Moeller EMR4-F500-2
-реле производства Lovato 31 DRV3 400, 31 ASF 380, 31 RV3E 380
-реле производства Turck SSU 34 / 400V
Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМА», при этом контакты реле 21-24 замыкаются, а контакты 11-12 - размыкаются.
При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчета времени срабатывания реле, если задержка установлена. При этом контакты 21-24 - разомкнуться, контакты 11-12 - замкнуться и включится мигающий индикатор «АВАРИЯ». При пропадании двух или трех фаз одновременно реле выключится без отсчета задержки времени срабатывания.
При возвращении контролируемого параметра в норму, реле включится сразу, без учета задержки времени срабатывания, о чем будет сигнализирует мигающий индикатор «НОРМА».
Технические характеристики
Параметры / Наименование | РКФ-М05-1-15 | РКФ-М05-2-15 |
Напряжение питания линейное оно-же контролируемое, В (по исполнениям) | 380, на заказ 100, 220 |
Минимальное допустимое линейное напряжение, В | 190В |
Максимальное допустимое линейное напряжение, В | 530 |
Контроль обрыва фазы | + |
Контроль "слипания" фаз | + |
Контроль чередования фаз | + | - |
Гистерезис напряжения зоны срабатывания | 4% Uном |
Задержка срабатывания реле | 0.1-10 с |
Воздействие вибрации | 3g |
Одиночные удары | 5g |
Количество и тип выходных контактов | 1 замыкающий и 1 размыкающий контакты |
Максимальный коммутируемый ток, А | 8/АС250В |
Светодиодная индикация | зеленый-подано питание, желтый-включено встроенное реле красный-авария |
Потребляемая мощность, ВА | Не более 2 |
Климатическое исполнение | УХЛ 2 (-40 С… + 55 С) |
Габаритные размеры, мм | 17,5х90х66 |
