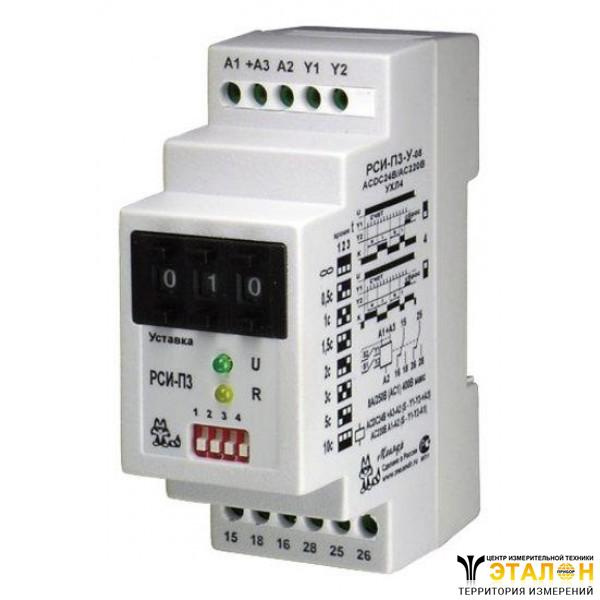

Реле времени - счетчик импульсов РСИ-П3-У-08 ACDC24/AC220В
Диапазон задания cчета импульсов: 1-999 импульсов
Диапазоны выдержек времени выбирается переключателем: 0,5 сек, 1 сек, 1,5 сек, 2 сек, 3 сек, 5 сек, 10 сек и ∞
Возможность изменения количества импульсов во время счета
Две диаграммы работы (выбирается переключателем)
Малая потребляемая мощность
Возможность изготовления в корпусе 10 (для крепления на щитовую поверхность) или в корпусе 08 (для крепления на DIN-рейку)
НАЗНАЧЕНИЕ РЕЛЕ ВРЕМЕНИ-СЧЕТЧИКА ИМПУЛЬСОВ
Реле - счетчик импульсов предназначено для подсчета количества внешних импульсов и управления исполнительными устройствами через контакты встроенного электромагнитного реле.
РАБОТА РЕЛЕ
Реле времени-счетчик импульсов начинает работу по подсчету поступающих на его вход импульсов с подачей на реле РСИ-П3-У питания, по достижении количества подсчитанных импульсов, совпадающих с числом установленной уставки (макс.число -999) реле останавливает подсчет и переключает контакты встроенного электромагнитного реле на время установленное переключателем функция (0,5с;1,0с;1,5с;...до ∞).По окончании установленного времени, встроенное электромагнитное реле переключает контакты, счет начинается заново. Имеется возможность "обнулить" подсчет импульсов внешней кнопкой сброс, а так-же изменить во время счета значение уставки. Выбор диаграммы работы и время устанавливаются в обесточенном состоянии. Для работы реле на один цикл необходимо время установить ∞ .
Диаграмма работы и временной диапазон выбираются с помощью Dip переключателя. Положением переключателя № 1,2,3 выбирается временной диапазон, №4 диаграмма работы 5 или 6.
Диаграмма работы пятая начинается с импульса (в исходном состоянии реле включено). Встроенное электромагнитное реле (далее реле) включается одновременно с подачей питания на прибор и выключается после отсчета заданного количества импульсов (уставки) «N» на переключателе «Уставка» на время установленной выдержки времени «t» в соответствии с таблицей.
При работе реле по шестой диаграмме, работа реле начинается с паузы (в исходном состоянии реле выключено). Реле включается после отсчета уставки «N» на время установленной выдержки времени «t» в соответствии с таблицей.
Когда встроенное электромагнитное реле включено замкнуты контакты 15-18 и 25-28, когда выключено - 15-16 и 25-26.
Обнуление сосчитанного количества импульсов и установка реле в исходное состояние согласно выбранной диаграмме работы осуществляется по переднему фронту команды «Сброс», поступающей на вход «Y2», а по заднему фронту заново возобновляется счет импульсов.
Имеется возможность изменение уставки во время подсчета импульсов. При изменении уставки в меньшую сторону и, если сосчитанное количество импульсов оказывается больше значения новой уставки, реле переводится в исходное состояние и счетчик обнуляется , в других случаях подсчет импульсов продолжается до установленного значения.
Сигналы внешнего сброса и входных импульсов можно сформировать путем замыкания и размыкания клемм «Y1», «Y2» и «А1» (при напряжении 220В) или «А3»(при напряжении 24В).
При изменении временных интервалов и диаграммы работы, с реле необходимо снять питание.
Для подсчета заданного количества импульсов и остановки в дальнейшем счета, необходимо выдержку времени установить на "бесконечность".
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ВРЕМЕНИ - СЧЕТЧИКА ИМПУЛЬСОВ
Напряжение питания | 24B, 220B |
Диапазон cчета импульсов | 1-999 импульсов |
Погрешность отсчета выдержки времени | не более 2% |
Время готовности | не более 1 с |
Максимальная частота следования импульсов | 25 Гц |
Минимальная длительность импульса «Сброс»: | 16 мс |
Максимальное коммутируемое напряжение | 400В |
Максимальный коммутируемый ток при активной нагрузке: | 7А АС 250 В, 50 Гц (АС1) |
| 7А DC 30 В (DC1) |
Максимальная коммутируемая мощность | 1000 ВА |
Механическая износостойкость, циклов не менее | 10х106 |
Электрическая износостойкость, циклов не менее | 100000 |
Количество и тип контактов | 2 переключающие группы |
Степень защиты реле: по корпусу по клеммам | IP40 IP10 |
Диапазон рабочих температур | -10 ... +55oС |
Температура хранения | -40 ... +60oС |
Относительная влажность воздуха | до 80% при 25oС |
Высота над уровнем моря | до 2000м |
Рабочее положение в пространстве | произвольное |
Режим работы | круглосуточный |
Масса | 0.15 кг |
