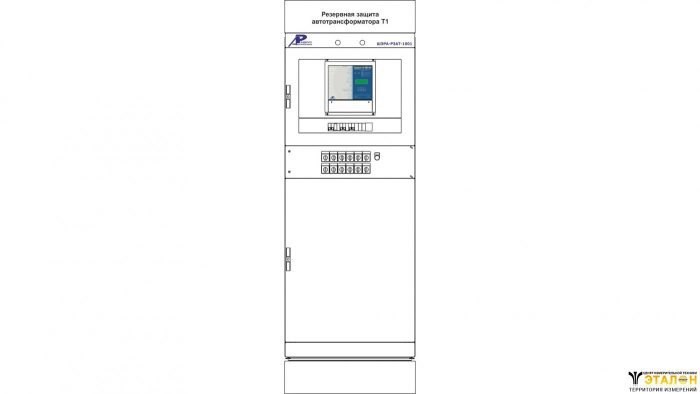

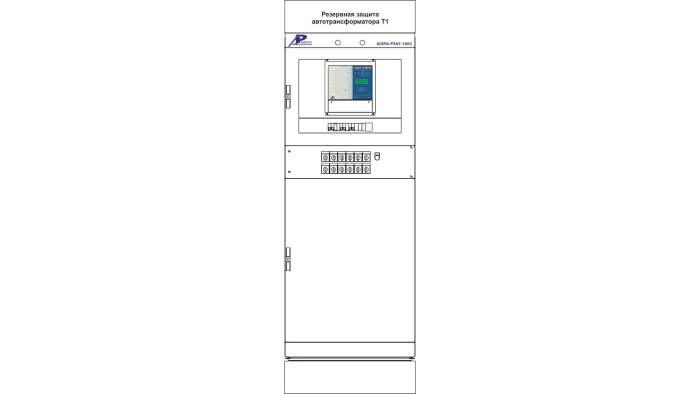

Описание шкафа резервных защит трансформатора и АУВ стороны ВН ШЭРА-РЗАТ-1001:
Шкаф резервных защит трансформатора и АУВ стороны ВН ШЭРА-РЗАТ-1001 БПВА.656457.506, БПВА.650645.001 ТУ.
Исполнение:
- Двустороннее обслуживание;
- Установка в помещении;
- Напольная установка;
Основные функции шкафа резервных защит трансформатора и АУВ стороны ВН ШЭРА-РЗАТ-1001:
Основные функции комплекта БПВА.468263.045:
Комплект резервных защит и автоматики автотрансформатора на основе терминала «Сириус-3-ЛВ-04».
- Шестиступенчатая дистанционная защита от междуфазных коротких замыканий стороны ВН или СН с независимой выдержкой времени.
- Одноступенчатая дистанционная защита от КЗ на землю с независимой выдержкой времени.
- Шестиступенчатая направленная токовая защита нулевой последовательности от КЗ на землю с независимой выдержкой времени.
- Двухступенчатая ненаправленная максимальная токовая защита от междуфазных коротких замыканий стороны ВН или СН.
- Автоматический ввод ускорения одной из ступеней ДЗ и ТЗНП при включении выключателя.
- Оперативное ускорение одной из ступеней ДЗ и ТЗНП при наличии сигналов на соответствующих дискретных входах.
- Взаимное ускорение направленных в сторону защищаемого АТ ступеней ДЗ или ТЗНП, установленных на сторонах ВН и СН.
- Входы отключения от газовой защиты трансформатора и РПН с возможностью перевода действия на сигнал с помощью дискретного входа.
- Трехступенчатая защита от перегрузки по току трех фаз с независимой выдержкой времени.
- Выдача сигнала пуска системы охлаждения при повышении тока нагрузки выше допустимого.
- Ввыдача сигнала блокировки РПН при повышении тока нагрузки выше допустимого.
- Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с двумя электромагнитами отключения.
- Трехфазное автоматическое повторное включение выключателя (однократное АПВ от цепей несоответствия с возможностью контроля наличия или отсутствия напряжения на стороне НН, наличия или отсутствия напряжения на шинах, с контролем синхронизма).
- Логика устройства резервирования при отказе выключателя. - блокировка при неисправностях в цепях напряжения.
Особенности шкафа резервных защит трансформатора и АУВ стороны ВН ШЭРА-РЗАТ-1001:
Шкафы серии ШЭРА представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции Rittal с использованием оригинальных деталей в специфичном для заказчика исполнении шкафа.

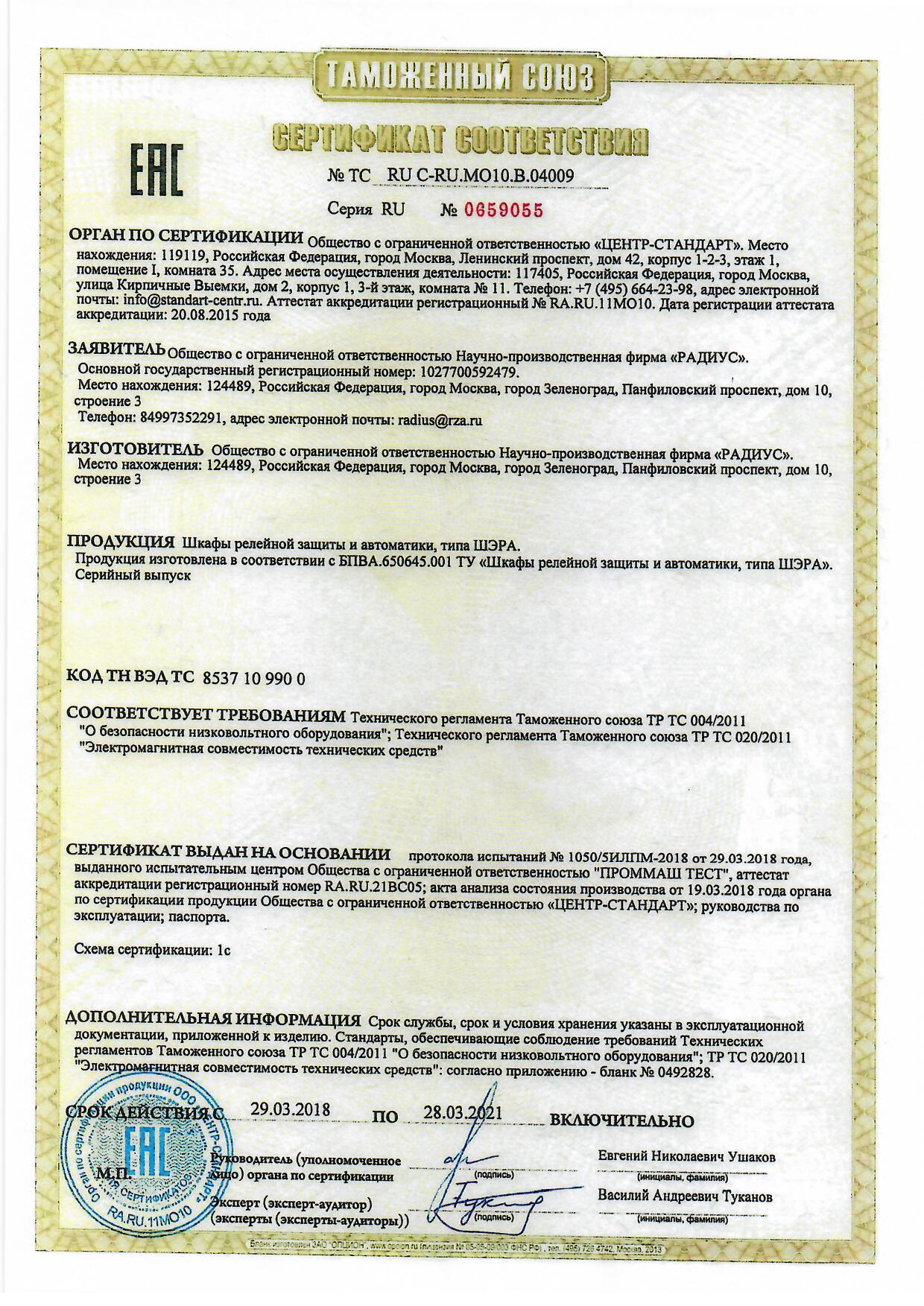

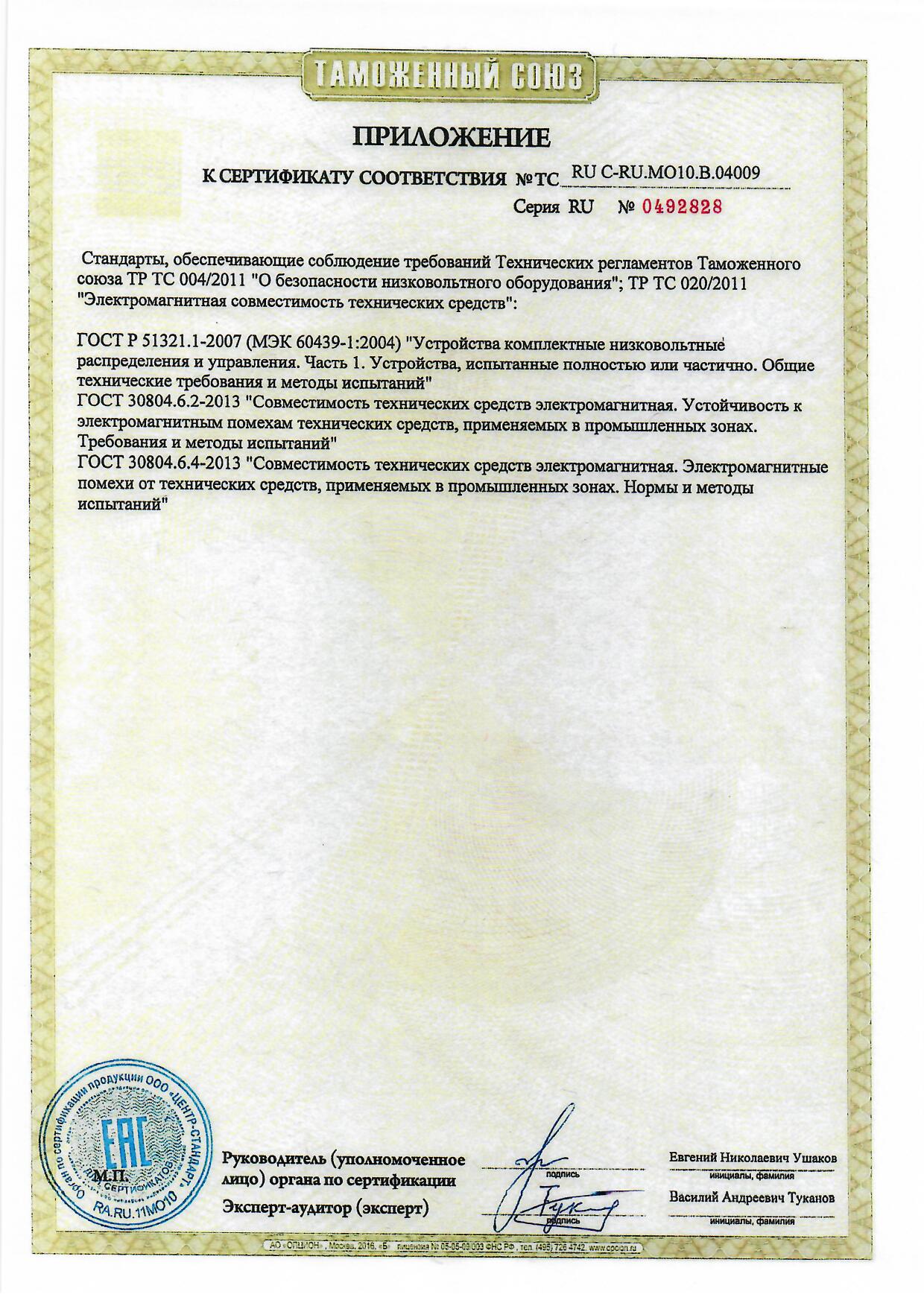

Шкафы серии ШЭРА выпускаются в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).
В шкафах серии ШЭРА используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.
При изготовлении шкафов серии ШЭРА применяется оригинальная технология высококачественного электрического монтажа , с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза EAC, и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.
Устройства в шкафах серии ШЭРА соответствуют критериям качества функционирования А в части электромагнитной совместимости по:
- ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний - 3;
- ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4;
- ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3;
- ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5;
- ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3;
- ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4;
- ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4;
- ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3;
- ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4;
- ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5;
- ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94).
Стандартные шкафы серии ШЭРА обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии ШЭРА, по запросу заказчика, может быть усилена.
С каждым шкафом серии ШЭРА поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.
Система менеджмента качества производства соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008). Шкафы серии ШЭРА-Н изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии Сириус, разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по витой паре (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии Сириус могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом.
Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».
Шкафы серии ШЭРА имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.
Все шкафы наружного исполнения ШЭРА оборудованы активной системой подогрева и опционально могут быть дооснащены комплектом утепления.
Технические характеристики шкафа резервных защит трансформатора и АУВ стороны ВН ШЭРА-РЗАТ-1001:
| Параметр | Значение |
| Маркировка | «ШЭРА» |
| Исполнение | шкафы с двусторонним обслуживанием |
| Степень защиты по ГОСТ 14254 | IP54 |
| Предельная рабочая температура окружающего воздуха | от +1 °С до +40 °С |
| Количество устанавливаемых в шкаф типовых комплектов РЗА, шт | до 4(9)-х |
| Габариты (ВхШхГ), мм | 2000х800х600, дополнительно к высоте: - цоколь 100 или 200 - информационная табличка 100 или 200 |
Комплект поставки
| № | Наименование | Количество |
| 1 | Шкаф резервных защит трансформатора и АУВ стороны ВН ШЭРА-РЗАТ-1001 | 1 |
