ШЭРА-РЗТ-1004 - шкаф резервных защит и АУВ стороны ВН трансформатора
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Описание шкафа резервных защит и АУВ стороны ВН трансформатора ШЭРА-РЗТ-1004:
Шкаф резервных защит и АУВ ст. ВН трансформатора ШЭРА-РЗТ-1004 БПВА.656457.508, БПВА.650645. ТУ.
Исполнение:
- Двустороннее обслуживание;
- Установка в помещении;
- Напольная установка;
Основные функции шкафа резервных защит и АУВ стороны ВН трансформатора ШЭРА-РЗТ-1004:
Основные функции комплекта БПВА.468263.102
Комплект резервных защит трансформатора и АУВ стороны ВН выполнен на основе терминала «Сириус-УВ».
- Трехступенчатая трехфазная направленная МТЗ со стороны ВН с независимой выдержкой времени с комбинированным пуском по напряжению от собственных цепей напряжения или по дискретному входу и блокировкой по содержанию второй гармоники в фазных токах для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансформатора. Для направленных ступеней МТЗ предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения (срабатывание БНН), а также вывод направленности при включении выключателя (опробовании);
- Четырехступенчатая направленная токовая защита нулевой последовательности от КЗ на землю с независимой выдержкой времени (ТЗНП) и блокировкой по содержанию второй гармоники в токе нулевой последовательности для защиты от ложных срабатываний при БНТ силового трансформатора. Для направленных ступеней ТЗНП предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения (срабатывание БНН);
- Газовая защита трансформатора и РПН (прием сигналов от второй группы контактов газовых реле с действием на отключение или сигнализацию) с автоматическим переводом действия газовых защит на сигнализацию при снижении сопротивления изоляции цепей ГЗТ и/или ГЗ РПН;
- Автоматическое ускорение МТЗ и ТЗНП при включении;
- Защита от обрыва фаз (ЗОФ) и несимметричного режима по току обратной последовательности с независимой выдержкой времени;
- Защита минимального напряжения (ЗМН);
- Защита от повышения напряжения (ЗПН);
- Защита от появления в первичной сети напряжения нулевой последовательности с действием на отключение выключателя или на отдельное реле;
- Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с двумя электромагнитами отключения управление выключателем стороны ВН;
- Контроль исправности цепей включения и отключения выключателя;
- Контроль состояния выключателя по ряду входных дискретных сигналов;
- Защита электромагнитов включения и отключения от длительного протекания тока;
- Защита от непереключения фаз (ЗНФ) и неполнофазного режима (ЗНФР) с действием на отключение выключателя и на пуск УРОВ соответственно;
- Двухступенчатая защита от снижения давления элегаза (воздуха) в выключателе с действием на сигнал и на ускоренное срабатывание схемы УРОВ при попытке отключения от одной из защит;
- Одно или двукратное АПВ;
- Контроль напряжения и/или синхронизма при командном включении и АПВ;
- УРОВ с автоматической проверкой исправности выключателя или с дублированным пуском от защит;
- Контроль цепей трансформатора напряжения (ТН);
- Контроль сопротивления изоляции цепей газовых защит с переводом действия газовых защит на сигнализацию при снижении сопротивления изоляции.
Особенности шкафа резервных защит и АУВ стороны ВН трансформатора ШЭРА-РЗТ-1004:
Шкафы серии ШЭРА представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции Rittal с использованием оригинальных деталей в специфичном для заказчика исполнении шкафа.

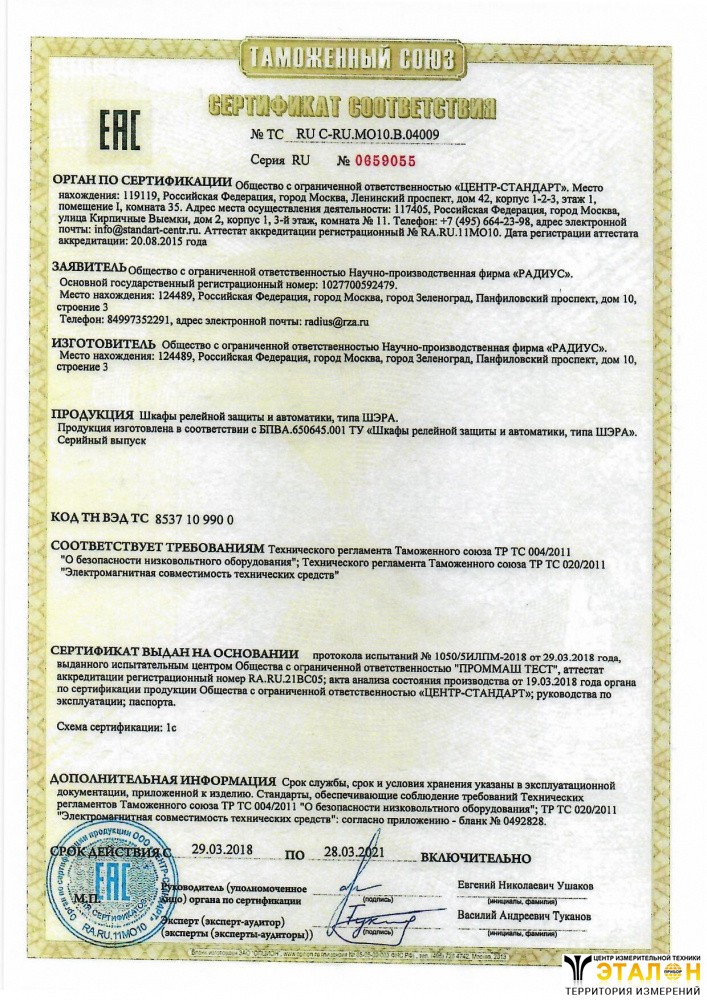

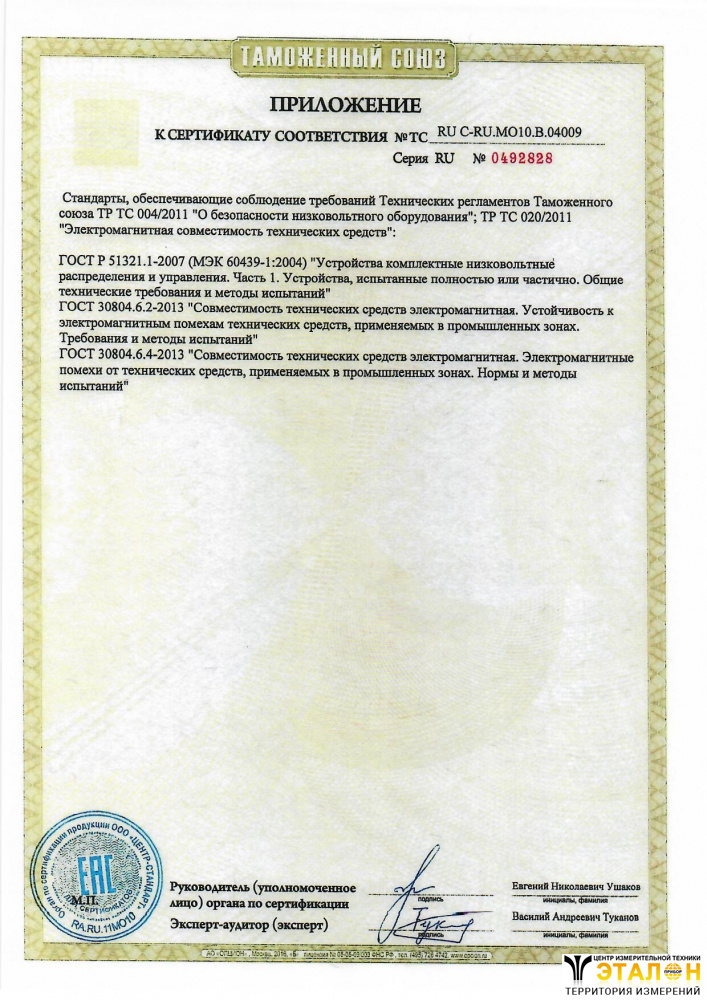

Шкафы серии ШЭРА выпускаются в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).
В шкафах серии ШЭРА используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.
При изготовлении шкафов серии ШЭРА применяется оригинальная технология высококачественного электрического монтажа , с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза EAC, и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.
Устройства в шкафах серии ШЭРА соответствуют критериям качества функционирования А в части электромагнитной совместимости по:
- ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний - 3;
- ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4;
- ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3;
- ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5;
- ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3;
- ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4;
- ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4;
- ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3;
- ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4;
- ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5;
- ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94).
Стандартные шкафы серии ШЭРА обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии ШЭРА, по запросу заказчика, может быть усилена.
С каждым шкафом серии ШЭРА поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.

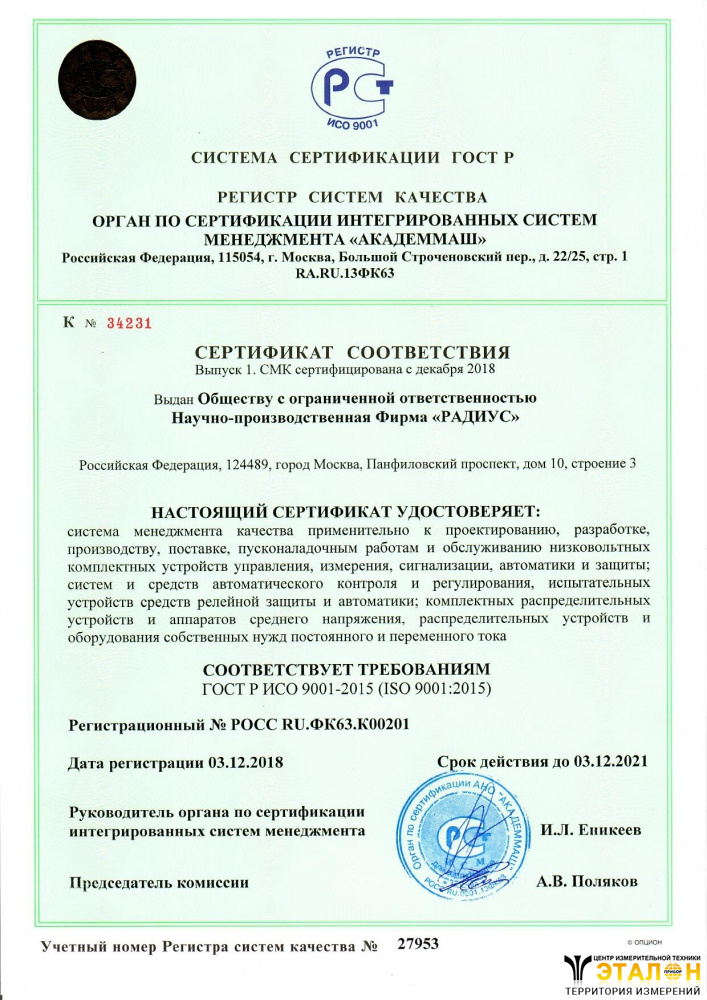

Система менеджмента качества производства соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008). Шкафы серии ШЭРА-Н изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии Сириус, разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по витой паре (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии Сириус могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом.
Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».
Шкафы серии ШЭРА имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.
Все шкафы наружного исполнения ШЭРА оборудованы активной системой подогрева и опционально могут быть дооснащены комплектом утепления.
Технические характеристики шкафа резервных защит и АУВ стороны ВН трансформатора ШЭРА-РЗТ-1004:
| Параметр | Значение |
| Маркировка | «ШЭРА» |
| Исполнение | шкафы с двусторонним обслуживанием |
| Степень защиты по ГОСТ 14254 | IP54 |
| Предельная рабочая температура окружающего воздуха | от +1 °С до +40 °С |
| Количество устанавливаемых в шкаф типовых комплектов РЗА, шт | до 4(9)-х |
| Габариты (ВхШхГ), мм | 2000х800х600, дополнительно к высоте: - цоколь 100 или 200 - информационная табличка 100 или 200 |
Комплект поставки
| № | Наименование | Количество |
| 1 | Шкаф резервных защит и АУВ стороны ВН трансформатора ШЭРА-РЗТ-1004 | 1 |
