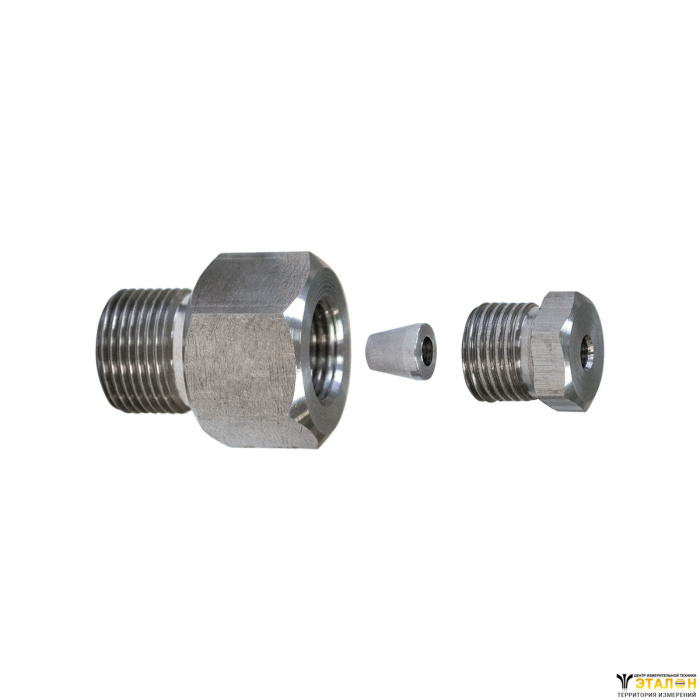

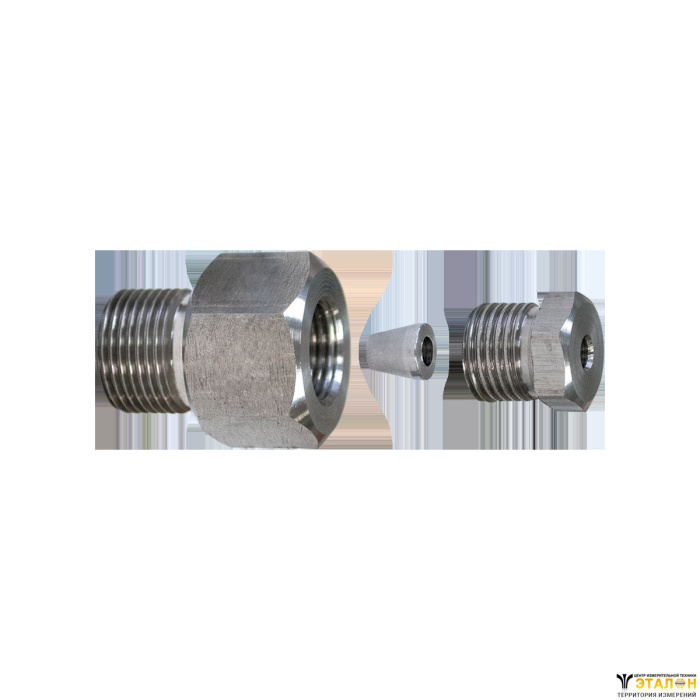

Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.
Исполнение | L1, mm | L2, mm | M | d, mm | S1 | S2 |
ШВ М8×1.4,5 | 37 | 8 | М8×1 | 4,8 | S22 | S17 |
ШВ М8×1.3 | 37 | 8 | М8×1 | 3,3 | S22 | S17 |
ШВ М10×1.4,5 | 39 | 10 | М10×1 | 4,8 | S22 | S17 |
ШВ М10×1.3 | 39 | 10 | М10×1 | 3,3 | S22 | S17 |
ШВ М10×1,5.4,5 | 39 | 10 | М10×1,5 | 4,8 | S22 | S17 |
ШВ М10×1,5.3 | 39 | 10 | М10×1,5 | 3,3 | S22 | S17 |
ШВ М12×1,5.4,5 | 41 | 12 | М12×1,5 | 4,8 | S22 | S17 |
ШВ М12×1,5.3 | 41 | 12 | М12×1,5 | 3,3 | S22 | S17 |
ШВ М16×1,5.4,5 | 42 | 12 | М16×1,5 | 4,8 | S22 | S17 |
ШВ М16×1,5.3 | 41 | 12 | М16×1,5 | 3,3 | S22 | S17 |
ШВ М20×1,5.4,5 | 47 | 16 | М20×1,5 | 4,8 | S27 | S17 |
ШВ М20×1,5.3 | 44 | 14,5 | М20×1,5 | 3,3 | S27 | S17 |
Номинальное давление, МПа | Рабочее давление при наибольшей температуре среды, МПа | ||||||
200 °С | 300 °С | 400 °С | 480 °С | 520 °С | 560 °С | 600 °С | |
6,3 | 6,3 | 5,4 | 4,8 | 4 | 3,7 | 3,2 | 2,8 |
