Сигнализатор метана СМС-7М (СМС 7М, СМС7М)
ТУ 4215-016-71064713-2004

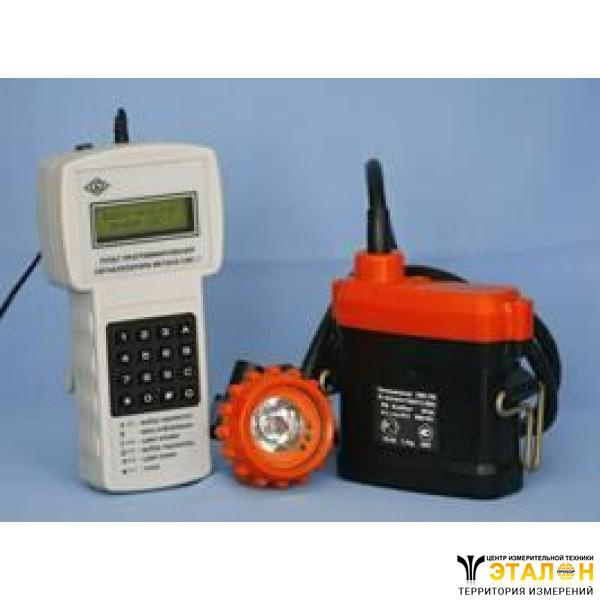

Сигнализатор СМC-7М, совмещенный с головным светильником, предназначен для освещения рабочего места, индивидуального автоматического контроля объемной доли метана в атмосфере горных выработок, выдачи звуковой или световой сигнализации при достижении или превышении заданного уровня объемной доли метана. Сигнализатор разрешен к применению в шахтах, опасных по газу и пыли, всех категорий и сверхкатегорийных.
Для обеспечения функционирования в составе Систем аварийно-вызывного оповещения, позиционирования и табельного учёта горнорабочих в соответствии с ПБ 05-618-03, имеются модификации СМС-7Р со встроенными устройствами оповещения: радиоблоками СУБР-02СМ, модулями Радиометки, элементами систем «Гранч», «Талнах» и др.
Сигнализатор СМС-7М обеспечивает контроль над газодинамическим процессом (два порога срабатывания), ограничение тока источника света при разряде батареи питания, выдачу информации о функциональном состоянии сигнализатора, больший, посравнению с аналогичными приборами, период работы без подрегулировки.
Два источника света – основной и аварийный:
- основной источник света – мощный светодиодный излучатель;
- резервный источник света – дополнительные светодиодные излучатели.
Не требует ежедневного газового контроля.
Все операции по калибровке, изменению уставок, контролю внутренних параметров производятся без вскрытия оболочек прибора от пульта программирования по беспроводной ближней радиосвязи.
Малогабаритная Ni-МН аккумуляторной батарея (емкость 8 А×ч). Аккумуляторная батарея защищена от перезаряда и глубокого разряда.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Уровень взрывозащиты | PBExdibsI/1ЕхdibsIIAT4 |
Степень защиты от внешних воздействий | IP54 |
Диапазон измерения содержания метана | от 0 до 2,5 % об.д. СН4 |
Диапазон установки порога срабатывания | от 0,5 до 2,0 % об.д. СН4 |
Предел допускаемой основной абсолютной погрешности измерения и сигнализации | ± 0,2 % об.д. СН4 |
Вид сигнализации | звук или свет (задается от пульта программирования) |
Регулировка тока сенсора, регулировка нуля | автоматически |
Время срабатывания сигнализатора | не более 12 с |
Уровень звукового давления | не менее 60 дБ |
Освещенность в основном режиме | не менее 750 лк |
Время непрерывной работы | не менее 10 ч |
Масса | 1,1 кг |
Габаритные размеры: корпуса фары | 140х51х142 мм 75х82х84 мм |
Срок службы | 3 года |
Условия эксплуатации: | |
температура окружающей среды | от 5 до 35 °С |
относительная влажность окружающего воздуха | до 100 % (при температуре 35 °С) |
Пульт программирования поставляется с партией сигнализаторов в заказанном количестве.
Заряд аккумуляторной батареи производится на всех существующих зарядных столах.
По заказу потребителя могут быть поставлены:
- зарядные станции СТАРТ-02 и СТАРТ-02.1 на 72 и 36 мест подключения соответственно;
- зарядные панели ЗП-2 на 9 мест для переоборудования зарядных столов типа «Заряд-2»
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Гарантийный срок хранения – 6 месяцев со дня изготовления.
Пример записи сигнализаторов при их заказе и (или) в других документах:
«Сигнализатор метана СМС-7М ТУ 4215-016-71064713-2004»;
- укомплектованный радиоблоками СУБР-02СМ –
«Сигнализатор метана СМС-7Р «СУБР-02СМ», ТУ 4215-016-71064713-2004»;
- укомплектованный модулем Радиометки –
«Сигнализатор метана СМС-7Р «Радиометка», ТУ 4215-016-71064713-2004».
СВЕДЕНИЯ О СЕРТИФИКАЦИИ
Сертификат соответствия № РОСС RU.ГБ05.В01931
Сертификат об утверждении типа средства измерения RU.С.31.007.А № 19532
Разрешение №РРС 00-25940
Сертификат МакНИИ 05.С.06М
Дозвiл №1789.05.30-29.52.1.
