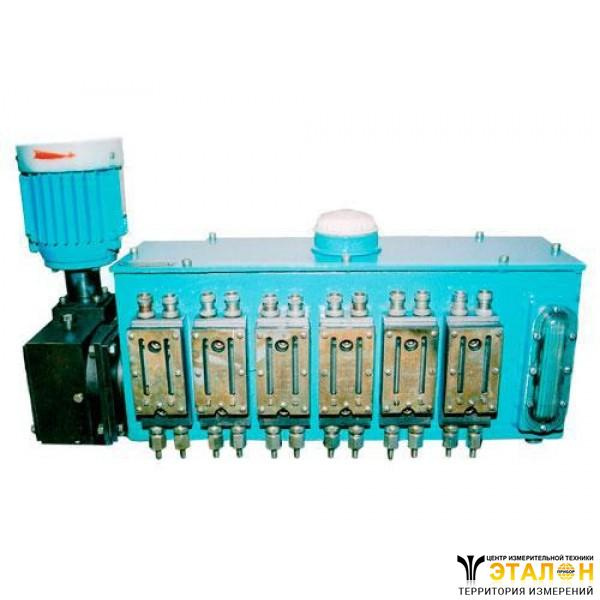

Станция смазочная многоотводная СН-5М
Также станция может называться: СН5М, СН 5М, ch-5m, ch5m, ch 5m, sn-5m, sn5m, sn 5m.
СН-5Мстанция смазочная многоотводная предназначена для подачи смазочного материала (жидкого - промышленные масла) к трущимся поверхностям машин - станков, агрегатов и автоматического оборудования, работающих в закрытых помещениях при температуре жидкого смазочного материала и окружающей среды от 1° С до 55° С.
Возможны следующие исполнения СН-5М:
- 11-02, 12-02, 21-02, 22-02, 31-02-X, 32-02-X, 41-02, 42-02;
- 11-04, 12-04, 21-04, 22-04, 31-04-X, 32-04-X, 41-04, 42-04;
- 11-08, 12-08, 21-08, 22-08, 31-08-X, 32-08-X, 41-08, 42-08;
- 11-12, 12-12, 21-12, 22-12, 31-12-X, 32-12-X, 41-12, 42-12.
Условные обозначения станции СН-5М:
Исполнение станции по типу приводного устройства:
- 1 - со свободным концом вала;
- 2 - с качательным приводом;
- 3 - с редуктором;
- 4 - с электроприводом.
Расположение приводного устройства относительно устройства визуального контроля:
- 1 - правое;
- 2 - левое.
Число отводов - 02, 04, 08, 12.
Расположение выходного вала редуктора:
- 1 - вверх со смещением к задней стенке корпуса;
- 2 - вниз со смещением к передней стенке корпуса;
- 3 - вперед вверху;
- 4 - назад внизу;
- 5 - вниз со смещением к задней стенке корпуса;
- 6 - вперед внизу;
- 7 - вверх со смещением к передней стенке корпуса;
- 8 - назад вверху;
- 0 - для исполнений с другими видами приводов.
Климатическое исполнение - УХЛ4; О4.1.
Условия эксплуатации - ГОСТ 3564-84.
Пример: станция СН-5М 41-12-0 УХЛ4.
Это значит: станция смазочная многоотводная СН-5М, исполнение станции по типу приводного устройства - с электроприводом (4), правое расположение приводного устройства относительно устройства визуального контроля (1), 12 отводов - (12), расположение выходного вала редуктора - для исполнений с другими видами приводов (0).
Технические характеристики СН-5М:
Номинальное давление при подаче - 10 МПа.
Кинематическая вязкость - от 10 мм2/сдо 1500 мм2/с.
Класс чистоты смазочного материала - не ниже 12.
Номинальный подаваемый объем смазочного материала в один отвод за один оборот эксцентрикового вала станции - не менее 0,25 см³.
Диапазон регулирования подаваемого объема смазочного материала в один отвод за один оборот эксцентрикового вала станции - от 0,025 см³ до 0,25 см³.
Частота вращения эксцентрикового вала СН-5М станции для исполнений (от 1 до 3)/4 - (от 0,04 об/с до 0,4 об/с)/0,156 об/с.
Частота вращения распределительного вала (от 1 до 3)/4 - (от 2,4 об/мин до 24 об/мин)/9,4 об/мин.
| Типоразмер | Номинальная вместимость бака | Мощность на валу привода | Масса | Габаритные размеры |
| 11-02, 12-02 | 2,5 дм | не более 0,05 кВт | не более 8 кг | 320×184×235 мм |
| 21-02, 22-02 | не более 10 кг | 320×184×385 мм | ||
| 31-02, 32-02 | не более 11 кг | 380×184×235 мм | ||
| 41-02, 42-02 | не более 15 кг | 300×195×380 мм | ||
| 11-04, 12-04 | 2,5 дм | не более 0,06 кВт | не более 10 кг | 320×184×235 мм |
| 21-04, 22-04 | не более 12 кг | 320×184×385 мм | ||
| 31-04, 32-04 | не более 13 кг | 380×184×235 мм | ||
| 41-04, 42-04 | не более 17 кг | 300×195×380 мм | ||
| 11-08, 12-08 | 6,3 дм | не более 0,057 кВт | не более 16 кг | 480×184×235 мм |
| 21-08, 22-08 | не более 18 кг | 480×184×385 мм | ||
| 31-08, 32-08 | не более 19 кг | 540×184×235 мм | ||
| 41-08, 42-08 | не более 23 кг | 460×195×380 мм | ||
| 11-12, 12-12 | 10 дм | не более 0,09 кВт | не более 24 кг | 640×184×235 мм |
| 21-12, 22-12 | не более 26 кг | 640×184×385 мм | ||
| 31-12, 32-12 | не более 27 кг | 700×184×235 мм | ||
| 41-12, 42-12 | не более 31 кг | 620×195×380 мм |
Приборы станции СН-5М состоят из:
- металлического корпуса, который используется в качестве бака для смазочного материала, а также служит базой для монтажа узлов и деталей станции;
- насосных секций, установленных на передней стенке рядом с маслоуказателем;
- привода, расположенного с одной стороны вала с кулачками, который установлен на подшипниках в боковых стенках, и закрыт крышкой.
В боковых стенках станций СН-5М также имеются отверстия для слива жидкого смазочного материала, которые закрываются пробками. Для крепления станции при монтаже в нижней части корпуса выполнены крепежные отверстия. В крышке корпуса установлены фильтры - воздушный и заливной.
