Стенд испытания двигателей

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Стенд испытания двигателей предназначен:

  • для сбора, обработки, показаний аналоговых и дискретных датчиков подключённых к испытуемому объекту, их мониторинг в реальном режиме времени, архивацию и структурирование полученных данных по заданным критериям и дате испытания. В функции комплекса входит автоматическое формирование регламентной документации (графики отчёты) и формуляров по результатам испытания;
  • может быть адаптирован для обеспечения испытаний двигателей или агрегатов другого типа и назначения.

Является восстанавливаемым в процессе работы многофункциональным комплексом длительного непрерывного функционирования с гибкой структурой, обеспечивающим диагностику неисправности технических средств в процессе функционирования и адаптацию к изменению испытываемых изделий. Построен на базе программируемых логических контроллеров (ПЛК) и ПЭВМ.

Функциональные возможности:

  • наблюдение за ходом работы двигателей при их испытаниях в различных режимах;
  • отображение в масштабе реального времени значений технологических параметров ;
  • представление значений любой совокупности выбранных оператором технологических параметров в табличном и графическом виде (тренды, осциллограммы и т.п.);
  • вывод на твердый носитель отчетных выходных форм (протоколов испытаний);
  • формирование и ведение архивов;
  • согласование электрических сигналов датчиков испытываемого двигателя с унифицированными входами ПК;
  • прием и обработку сигналов от измерительных средств двигателя, преобразование в физические величины;
  • прием текущих значений быстро изменяющихся параметров, их хранение и передачу в ПЭВМ по скоростному каналу Ethernet для визуализации и архивирования.

Состав комплекса

Состав и структура комплекса масштабируемая в зависимости от предполагаемого применения, функций, перечня оборудования и параметров.

Базовая структура включает:

  • устройства сбора информации (на базе программируемых логических контроллеров (ПЛК Констар K201 или K303 ), предназначено для сбора и передачи информации в текущем режиме для АРМ оператора по каналам RS-485 со скоростью до 1 Mbps;
  • устройство осцилографирования (на базе ПЛК Констар К201 с процессорным модулем СР59.05), используется для сбора данных по параметрам которые имеют высокую динамику изменения (давление вибрация др.) и позволяет производить и фиксировать до 8000 измерений в секунду. Для передачи информации используется канал Ethernet 10/100 Mbps. Устройство осцилографирования снабжено каналом RS-485 и конструктивно может быть исполнено как в стационарном исполнении так и в переносном (т.е. сбор данных можно осуществлять удалённо, а затем перенести данные в архив);
  • сервер данных используется для сбора, архивации и структурирования информации поступающей с устройств сбора информации и осцилографирования;
  • АРМы оператора на базе ПЭВМ с возможностью двухмониторного и более (до 8 мониторов) режима работы (позволяет одновременный мониторинг различных видеокадров на разные мониторы).
  • стол оператора.

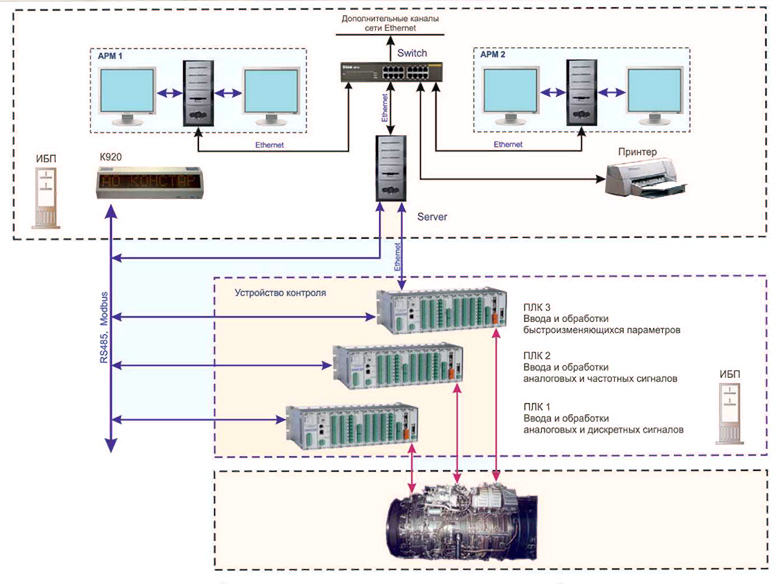

Структурная схема стенда испытания двиrателей

Структурная схема стенда испытания двиrателей

Технические характеристики

Параметр

Значение

АРМ1, АРМ2 оператора

современная ПЭВМ (любая конфигурация по требованиям Заказчика)

Сервер

с аппаратным резервированием, 2,4ГГц, 1Гб, 120Гб

Операционная система

для всех ПЭВМ Windows 2000 Professional

Интерфейсные каналы и используемые связные протоколы

RS485; Modbus, Ethernet

SCADA, САПР

промышленная SCADA (Citect, Vijeo Citect и др.) или средства объектно-ориентированного программирования (Delphi и др.)

Количество сигналов ввода-вывода

1024 и более

Взрывозащита и молниезащита цепей в каналах

обеспечивается (при необходимости)

Время реакции системы

0,5...2с для общих каналов,

0,005 - 0,1с для каналов АЦП

Основная погрешность канала измерения

0,1% (без учета датчика);

Датчики 0,1; 0,25; 0,5; 1%;

Датчики измерения виброскорости - 5%;

Питание технических средств

~220 В, 50 Гц; потребляемая мощность - до 2,0 кВт.

Наработка на отказ

90 000 часов

Исполнение приборных шкафов

напольное, размеры 1800 х 600 х 800 мм, IР54 по ГОСТ 14254

Адаптация ПТК к изменению количества и характеристик каналов измерения

использование резервных каналов в модулях, наращивание модулей в каркасе ПК, установка дополнительных каркасов, изменение программного обеспечения

Датчики и сигнализаторы

номенклатура, типы и количество поставляемых Исполнителем датчиков и сигнализаторов - по согласованию с Заказчиком

Выполняемые функции

Задание оператором режимов и видов испытаний двигателя. Оперативное представление оператору необходимой текущей информации о ходе технологического процесса, режимах работы и состоянии технических средств ПТК. Индикация выхода параметра за предельные значения, задаваемые уставками. Отображение на мониторах ПЭВМ АРМ оператора мнемокадров испытательного стенда и испытываемого изделия, графиков изменения отдельных и связанных параметров, выходных форм отчетных документов, выдача этой информации оператору и запись ее в архив. Возможность выдачи команд управления технологическими механизмами испытательного стенда.

Средний срок службы

не менее 10 лет

Гарантийный срок

36 месяцев
