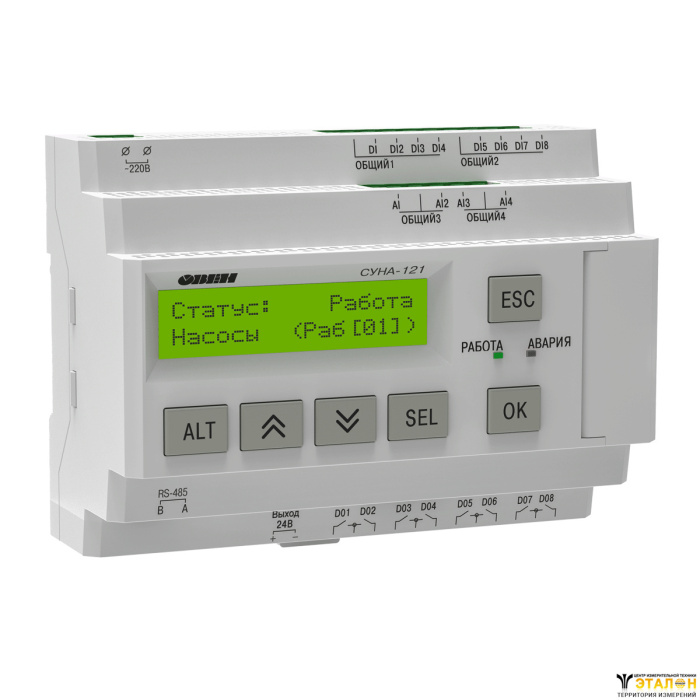

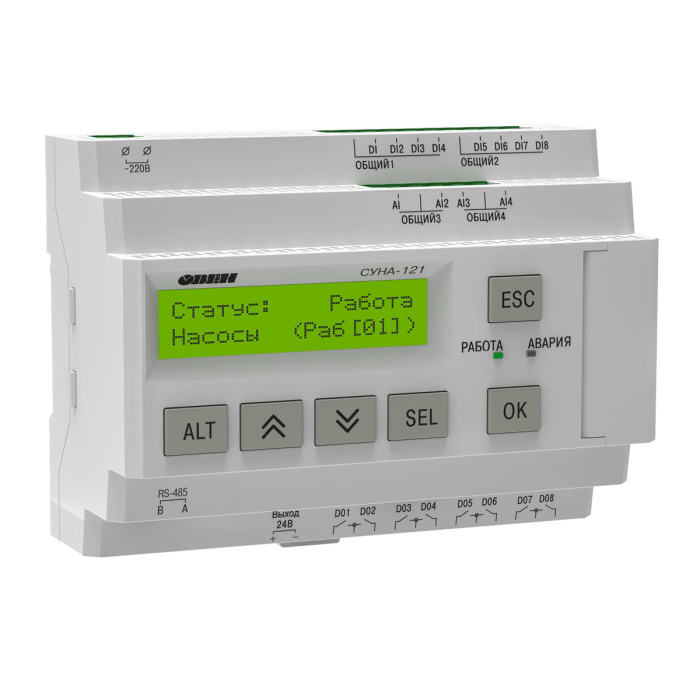

СУНА-121 контроллер для управления насосами
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Контроллер ОВЕН СУНА-121 предназначен для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.
СУНА-121 выпускается в 8-ми модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:
- Чередование 2-х насосов.
- Чередование 3-х насосов.
- Регулирование давления, 2 насоса, по реле давления.
- Регулирование давления, 2 насоса, по аналоговому датчику давления.
- Регулирование давления, 3 насоса, по аналоговому датчику давления.
- Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
- Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня.
- Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня.
- Возможность дистанционного управления насосами по RS-485.
- Возможность смены алгоритма управления.
- Интуитивно-понятное русскоязычное меню.
- Индикация на ЖК дисплее с подсветкой.
- Модификации с питанием от сети ~230 В и =24 В.
- Температура эксплуатации: -20…+55 °С
Краткая сравнительная таблица с другими моделями линейки
|
| ||
САУ-МП | САУ-У | СУНА-121 | |
Сравнение по алгоритмам управления | |||
Чередование 2-х насосов | САУ-МП-Х.11 САУ-МП-Х.13 САУ-МП-Х.15 | САУ-У | СУНА-121.Х.01 |
Чередование 3-х насосов | САУ-МП-Х.14 САУ-МП-Х.17 | САУ-У | СУНА-121.Х.02 |
Регулирование давления, 2 насоса, по реле давления | Не реализован | Не реализован | СУНА-121.Х.03 |
Регулирование давления, 2 насоса, по аналоговому датчику давления | Не реализован | Не реализован | СУНА-121.Х.04 |
Регулирование давления, 3 насоса, по аналоговому датчику давления | Не реализован | Не реализован | СУНА-121.Х.05 |
Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня | САУ-МП-Х.12 САУ-МП-Х.16 САУ-МП-Х.18 | САУ-У | СУНА-121.Х.06 |
Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня | Не реализован | Не реализован | СУНА-121.Х.07 |
Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня | Не реализован | Не реализован | СУНА-121.Х.08 |
3 насоса, 3 бака, заполнение | САУ-МП-Х.06 | САУ-У | Не реализован |
1 насос, заполнение, контроль «ниже нижнего», «выше верхнего» | САУ-МП-Х.20 | САУ-У | Не реализован |
1 насос, опорожнение, контроль «ниже нижнего», «выше верхнего» | Не реализован | САУ-У | Не реализован |
1 насос, перекачка | Не реализован | САУ-У | Не реализован |
Сравнение по техническим характеристикам | |||
Питание | ~230 В | ~230 В/=24 В (универс.) | ~230 В/=24 В (модифик.) |
Количество дискретных входов | 4 | 4 универсальных | 8 |
Количество аналоговых входов | - | 4 | |
Количество дискретных выходов | 3 | 3 | 8 |
Источник 24 В | Нет | Нет | Да |
RS-485 | Нет | Нет | Да |
Индикация | Светодиоды состояния | Цифровой 4-разрядный | ЖК, символьный, 2- строчный |
Корпусное исполнение | Н, Щ1 | Н, Щ11, Д | Д |
Температура эксплуатации | +5…+50 °С | -10…+55 °С | -20…+55 °С |
Поддержка кондуктометрических датчиков | Да | Да | Нет |
Обозначение при заказе
*-Прошивка осуществляется с помощью конфигуратора, который находится в разделе Документация.
Основные технические характеристики
Наименование | Значение (свойства) | ||
СУНА-121.220.хх | СУНА-121.24.хх | ||
Диапазон напряжения питания, В | 94…264 (номинальное 120…230 В, при 47…63 Гц) | 19…30 (номинальное 24 В) | |
Гальваническая развязка | есть | ||
Электрическая прочность изоляции, В | 2830 (между входом питания и другими цепями) | 1780 (между входом питания и другими цепями) | |
Потребляемая мощность, не более | 17 ВА | 10 Вт | |
Встроенный источник питания | есть | - | |
Выходное напряжение встроенного источника питания постоянного тока, В | 24±3 | - | |
Ток нагрузки встроенного источника питания, мА, не более | 100 | - | |
Электрическая прочность изоляции (между выходом питания и другими цепями), В | 1780 | - | |
Сетевые возможности | |||
Интерфейс связи | RS-485 | ||
Протокол связи | Modbus-RTU, Modbus-ASCII | ||
Режим работы | Slave | ||
Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | ||
Конструкция | |||
Тип корпуса | Для крепления на DIN-рейку (35 мм) | ||
Габаритные размеры, мм | 123х90х58 | ||
Степень защиты корпуса по ГОСТ 14254-96 | IP20 | ||
Масса контроллера, кг, не более (для всех вариантов исполнений) | 0,6 | ||
Средний срок службы, лет | 8 | ||
Дискретные входы | |||
Количество входов | 8 | ||
Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) | |
Максимально допустимое напряжение питания, В | 264 (переменный ток) | 30 (постоянный ток) | |
Тип датчика для дискретного входа | механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); | - механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); | |
- с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором) | |||
Ток «логической единицы», мА | 0,7…1,45 | 2…4 | |
Ток «логического нуля», мА | 0…0,5 | 0…0,5 | |
Уровень сигнала, соответствующий «логической единице», В | 159…264 | 15…30 | |
Уровень сигнала, соответствующий «логическому нулю», В | 0…40 | -3…5 | |
Минимальная длительность импульса, воспринимаемая дискретным входом, мс | 50 | 2 | |
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс | 100 | 30 | |
Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8) | ||
Электрическая прочность изоляции, В | 1780 между группами входов | ||
2830 между другими цепями контроллера | |||
Аналоговые входы | |||
Количество | 4 | ||
Тип измеряемых сигналов, униполярный | 4…20 мА, 0…4 кОм | ||
Предел основной приведенной, погрешности, % | ±0,5 | ||
Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом | 121 | ||
Значение наименьшего значащего разряда | 6 мкА (0…20 мА/3700) | ||
Период обновления результатов измерения четырех каналов, мс, не более | 10 | ||
Гальваническая развязка | Отсутствует | ||
Дискретные выходы | |||
Количество выходных устройств | 8 | ||
Тип выходного устройства | Дискретный, релейные (нормально разомкнутые контакты) | ||
Гальваническая развязка | Индивидуальная | ||
Электрическая прочность изоляции, В | 2830 | ||
Коммутируемое напряжение в нагрузке, В, не более | |||
| – для цепи постоянного тока | 30 (резистивная нагрузка) | ||
| – для цепи переменного тока | 250 (резистивная нагрузка) | ||
Допустимый ток нагрузки, не более | 5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока | ||
| Установившийся ток при максимальном напряжении: | |||
– для цепи постоянного тока, А, не более | 5 (резистивная нагрузка) | ||
| – для цепи переменного тока, А, не более | 10 (резистивная нагрузка) | ||
Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | ||
Механический ресурс реле, циклов, не менее | 10 000 000 | ||
Электрический ресурс реле, циклов, не менее | 200 000: 3 А при 125 В переменного тока, резистивная нагрузка; | ||
| 100 000: 3 А при 250 В переменного тока; | |||
| 100 000: 5 А, 30 В постоянного тока, резистивная нагрузка; | |||
| 25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.) | |||
Индикация и элементы управления | |||
Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2х16 символов | ||
Дискретные индикаторы | два светодиодных индикатора (красный и зеленый) | ||
Количество механических кнопок | 6 | ||
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: -20…+55 °С.
- Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
- Атмосферное давление: от 84 до 106,7 кПа.
- Высота над уровнем моря не более 2000 м.
- По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
- По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
- По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
- Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
- По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).
Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:
- для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
- для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.
Схемы подключения
Схема подключения СУНА-121.Х.01.00 и СУНА-121.Х.02.00
Схема подключения СУНА-121.Х.03.00 и СУНА-121.Х.04.00
Схема подключения СУНА-121.Х.05.00 и СУНА-121.Х.06.00
Схема подключения СУНА-121.Х.07.00 и СУНА-121.Х.08.00
Комплект поставки
- Прибор СУНА-121
- Руководство по эксплуатации
- Паспорт и гарантийный талон
