TMM-540

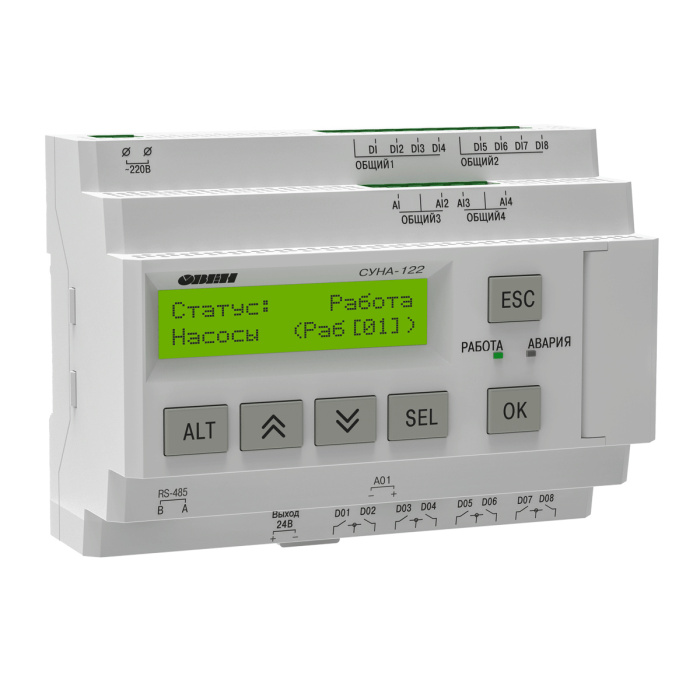

СУНА-122 контроллер для каскадного управления насосами совместно с преобразователем частоты

Цена:
16 464
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

ОВЕН СУНА-122 – специализированный контроллер с готовыми алгоритмами для станций управления повысительными, дренажными и канализационными насосами.

Контроллер ОВЕН СУНА-122 предназначен для каскадного управления насосными группами совместно с частотными преобразователями в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.

Использование каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:

  • осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке;
  • снизить затраты на потребление электроэнергии;
  • обеспечить точное поддержание заданного давления и равномерный износ насосов;
  • защитить все насосы системы от аварийных ситуаций;
  • сэкономить на покупке и установке частотных преобразователей для ведомых двигателей.
  • Прибор полностью совместим с ОВЕН ПЧВ1, ПЧВ2 и ПЧВ3.
  • Простая интеграция в системы диспетчеризации и удаленного управления (RS-485, Modbus RTU/ASCII).
  • Интуитивно-понятное русскоязычное меню.
  • Возможность доработки пользовательского алгоритма под задачу заказчика.
  • Температура эксплуатации: -20…+55 °С.

Алгоритмы каскадного управления насосными группами

Каскадный контроллер СУНА-122 выпускается в 5-и модификациях и позволяет реализовать следующие алгоритмы каскадного управления насосными группами:

№ алгоритма

Название алгоритма

Описание алгоритма

Функциональная

схема

Пример

05.10

Регулирование давления (3 насоса) по аналоговому датчику давления

1 частотный преобразователь, постоянный мастер без чередования

Функциональная схема алгоритм 05.10Пример алгоритм 05.10

05.20

1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса

Функциональная схема алгоритм 05.20Пример алгоритм 05.20

05.30

1 частотный преобразователь, переменный мастер с чередованием

Функциональная схема алгоритм 05.30Пример алгоритм 05.20

04.20

Регулирование давления (2 насоса) по аналоговому датчику давления

1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса

Функциональная схема алгоритм 04.20Пример алгоритм 04.20

07.20

Регулирование уровня (2 насоса) по аналоговому датчику давления.

1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса

Функциональная схема алгоритм 07.20Пример алгоритм 07.20

Основные технические характеристики

Наименование

Значение (свойства)

СУНА-122.220.хх

СУНА-122.24.хх

Диапазон напряжения питания, В

94…264 (номинальное 120…230 В, при 47…63 Гц)

19…30 (номинальное 24 В)

Гальваническая развязка

есть

Электрическая прочность изоляции, В

2830 (между входом питания и другими цепями)

1780 (между входом питания и другими цепями)

Потребляемая мощность, не более

17 ВА

10 Вт

Встроенный источник питания

есть

-

Выходное напряжение встроенного источника питания постоянного тока, В

24±3

-

Ток нагрузки встроенного источника питания, мА, не более

100

-

Электрическая прочность изоляции (между выходом питания и другими цепями), В

1780

-

Сетевые возможности

Интерфейс связи

RS-485

Протокол связи

Modbus RTU, Modbus ASCII

Режим работы

Slave

Скорость передачи данных, бит/сек

9600, 14400, 19200, 38400, 57600, 115200

Конструкция

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры, мм

123×90×58

Степень защиты корпуса по ГОСТ 14254-96

IP20

Масса контроллера, кг, не более (для всех вариантов исполнений)

0,6

Средний срок службы, лет

8

Дискретные входы

Количество входов

8

Номинальное напряжение питания, В

230 (переменный ток)

24 (постоянный ток)

Максимально допустимое напряжение питания, В

264 (переменный ток)

30 (постоянный ток)

Тип датчика для дискретного входа

Механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)

Ток «логической единицы», мА

0,7…1,45

2…4

Ток «логического нуля», мА

0…0,5

0…0,5

Уровень сигнала, соответствующий «логической единице», В

159…264

15…30

Уровень сигнала, соответствующий «логическому нулю», В

0…40

-3…5

Минимальная длительность импульса, воспринимаемая дискретным входом

1,5 сек

2 мс

Гальваническая развязка

Групповая, по 4 входа (1–4 и 5–8)

Электрическая прочность изоляции, В

1780 между группами входов

2830 между другими цепями контроллера

Аналоговые входы

Количество

4

Тип измеряемых сигналов, униполярный

4…20 мА

Предел основной приведенной, погрешности, %

±0,5

Сопротивление встроенного шунтирующего резистора для режима 4…20 мА, Ом

121

Значение наименьшего значащего разряда

6 мкА (0…20 мА/3700)

Период обновления результатов измерения четырех каналов, мс, не более

10

Гальваническая развязка

Отсутствует

Дискретные выходы

Количество выходных устройств

8

Тип выходного устройства

Дискретный, релейные (нормально разомкнутые контакты)

Гальваническая развязка

Индивидуальная

Электрическая прочность изоляции, В

2830

Коммутируемое напряжение в нагрузке, В, не более:

– для цепи постоянного тока

30 (резистивная нагрузка)

– для цепи переменного тока250 (резистивная нагрузка)

Допустимый ток нагрузки, не более

5 А при напряжении не более 250 В переменного тока и cosφ >0,95;

3 А при напряжении не более 30 В постоянного тока

Установившийся ток при максимальном напряжении:

– для цепи постоянного тока, А, не более

5 (резистивная нагрузка)

– для цепи переменного тока, А, не более10 (резистивная нагрузка)

Допустимый ток нагрузки, мА, не менее

10 (при 5 В постоянного тока)

Механический ресурс реле, циклов, не менее

10 000 000

Электрический ресурс реле, циклов, не менее

200 000: 3 А при 125 В переменного тока, резистивная нагрузка

100 000: 3 А при 250 В переменного тока

100 000: 5 А, 30 В постоянного тока, резистивная нагрузка

25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)

Аналоговые выходы

Количество выходных устройств

1

Тип выходного устройства

ЦАП «параметр-ток»

Диапазон генерации тока, мА

4…20

Напряжение питания, В

12…30

Внешняя нагрузка не более, кОм

1

Гальваническая развязка

есть (индивидуальная)

Электрическая прочность изоляции, В

2830

Индикация и элементы управления

Тип дисплея

текстовый монохромный ЖКИ с подсветкой, 2х16 символов

Дискретные индикаторы

два светодиодных индикатора (красный и зеленый)

Количество механических кнопок

6

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов.
  • Температура окружающего воздуха: -20…+55 °С.
  • Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
  • Атмосферное давление: от 84 до 106,7 кПа.
  • Высота над уровнем моря не более 2000 метров.
  • По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
  • По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
  • По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
  • Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
  • По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

  • для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
  • для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.

Схемы подключения

Схема подключения СУНА122-Х.04.20
Схема подключения СУНА122-Х.05.10
Схема подключения СУНА122-Х.05.20
Схема подключения СУНА122-Х.05.30
Схема подключения СУНА122-Х.07.20

Комплект поставки

  • Паспорт
  • Краткое руководство по эксплуатации
  • Гарантийный талон
  • Комплект клеммных соединителей
  • Кабель USB
