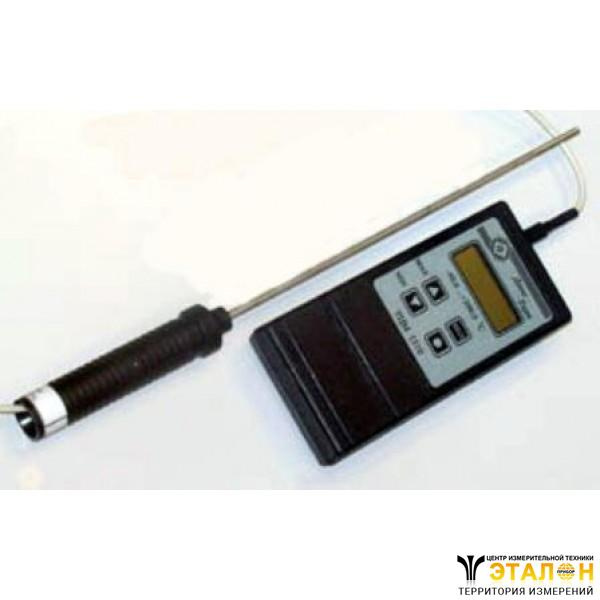

Измеритель температуры ТЦМ 1510 (ТЦМ-1510, ТЦМ1510)
Термометры предназначены для измерений температуры различных неагрессивных жидких, твердых и газообразных сред в диапазоне температур от минус 50 °С до 1200°С (см. табл.3) посредством погружения ПТ в измеряемую среду и для контактных измерений температуры поверхностей в диапазоне от 0 °С до 500 °С.
ОБЛАСТИ ПРИМЕНЕНИЯ
Термометры могут применяться при научных исследованиях, в различных технологических процессах нефтяной, химической и других отраслях промышленности, при производстве продуктов питания, ветеринарии, в быту.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1 Масса и габаритные размеры ИБ термометров должны соответствовать данным, приведенным в табл.1.
Модифика-ция | Масса ИБ,не более, кг | Габариты ИБ,не более, мм |
ТЦМ 1510 | 0,25 | 76х165х24 |
3.2 Длина соединительного кабеля между корпусом ИБ и ПТ должна быть не менее 1,0 м.
3.3 Питание термометра осуществляется с помощью батареи типа «Крона». По требованию заказчика возможна замена батареи адаптером сети.
3.4 Пределы допускаемых значений основной приведенной погрешности измерений температуры должны соответствовать значениям, приведенным в табл. 2. Величина погрешности для термометров с поверхностными термопреобразователями соответствует следующим условиям: теплообмен с окружающей средой – естественная конвекция; усилие прижима – 5…15 Н; параметр шероховатости поверхности Ра - от 0,25 до 0,32 мкм.).
Модификация, исполнение, НСХ ПТ (ГОСТ 6651-94, ГОСТ 6616-94) | Рабочий диапазон температур | Пределы допускаемой основной приведенной погрешности, %. | Пределы дополнительной приведенной температурной погрешности на 10°С , %. | Разрешающая способность,°С. |
ТЦМ 1510-01-00 50М, 100М | Минус 50…200 | ±0,25 | ±0,125 | 0,1 |
ТЦМ 1510-02-00 50П, 100П, Pt100 | Минус 50…200 | ±0,25 | ±0,125 | 0,1 |
Минус 50…400 | ±0,25 | ±0,125 | 1,0 |
ТЦМ 1510-03-00 ХА(К) | Минус 50…200 0…400 0…600 0…800 | ±0,8 | ±0,4 | 1,0 |
0…1000 | ±1,0 | ±0,5 | 1,0 |
0…1200 | ±1,5 | ±0,75 | 1,0 |
ТЦМ 1510-03-П1 ХА(К) | 0…200 0…300 0…400 0…500 | ±2 | ±1 | 1,0 |
ТЦМ 1510-03-П2 ХА(К) | 0…200 | ±1,5 | ±0,75 | 0,1 |
ТЦМ 1510-03-П3 ХА(К) | 0…200 0…300 0…400 0…500 | ±1,5 | ±0,75 | 1,0 |
ТЦМ 1510-01-П4 50М, 100М, Pt100 | 0…200 | ±1,5 | ±0,75 | 0,1 |
Примечание. Жирным шрифтом указаны НСХ ПТ при его стандартном исполнении.
3.5 Габаритные размеры погружаемых и поверхностных ПТ и их обозначения должны соответствовать данным, приведенным в табл. 3.
П о г р у ж а е м ы е П Т |
Диаметр ПТ, мм | d=1.5 | d=2.4 | d=3.0 | d=4.0 | d=6.0 | d=10.0 |
Длина, рабочей части ПТ, мм | Т max, °C |
L=100 | 200 | 01 | 04 | | | | |
L=150 | 02 | 05 | 08 | 12 | | |
L=200 | 03 | 06 | 09 | 13 | | |
L=250 | 200…500 | | 07 | 10 | 14 | 18 | |
L=320 | | | 11 | 15 | 19 | |
L=400 | | | | 16 | 20 | |
L=500 | | | | 17 | 21 | |
L=630 | 200…1000 | | | | | 22 | |
L=800 | | | | | 23 | 28 |
L=1000 | | | | | 24 | 29 |
L=1250 | | | | | 25 | 30 |
L=1600 | | | | | 26 | 31 |
L=2000 | | | | | 27 | 32 |
НСХ ПТ | ТХА | + | + | | + | + | + |
50П,100П | | | | | + | + |
Pt100 | + | + |
50М,100М | | | | + | + | + |
| П о в е р х н о с т н ы е П Т |
Вид измеряемого объекта | Вид и размер контактной площадки, мм | Стандартная длина рабочей части, мм |
Вид ПТ | П1 | Плоскость | Диск , Dдиска = (5,…,8) | 150 |
П2 | Плоскость | Прижимная лента 25 х 2,5 х 0,03 |
П3 | Диаметр трубы Dтрубы=(30,..,100), мм | Прижимная лента 80 х 5 х 0,1 |
П4 | Плоскость | Пластина 20x10x5 |
3.6 Время установления рабочего режима ИБ - не более 15 сек.
3.7 Показатель тепловой инерции ПТ: при измерениях в жидкой среде - не более 20 сек, при измерениях в газообразной среде - не более 45 сек, при измерениях температуры поверхности - не более 20 с.
3.8 Термометры устойчивы и прочны к воздействию температур от 5°С до 50 °С и устойчивы и прочны к воздействию влажности 85% при температуре 35 °С ( группа исполнения В4 по ГОСТ 12997).
3.9 Термометры прочны к воздействию температуры от минус 50°С до 70°С.
3.10 По защищенности от воздействия твердых тел и воды термометры соответствуют степени защиты IP40 по ГОСТ 14254-80.
3.11 Термометры в транспортной таре обладают прочностью к следующим механическим нагрузкам:
- к воздействию ударной тряски 80 ударов в минуту, среднеквадратическим значением ускорения 98 м/сек? и продолжительностью воздействия 1 час;
- ударам при свободном падении с высоты 100 мм.
3.12 Термометры в транспортной таре обладают прочностью к воздействиям:
температуры - от минус 50 °С до 70 °С;
воздушной среды с относительной влажностью (95±3)% при 35 °С.
3.13 Средняя наработка термометров на отказ - не менее 1000 ч при доверительной вероятности 0,8.
3.14 Средний срок службы термометров –5 лет.
