Термопара ТХА-706-02 предназначена для измерения температуры в доменном производстве колошникового и периферийного газов, кладки шахты доменной печи.
Параметры | Значения |
Рабочий диапазон измеряемых температур, С | от -50 до +1050 |
Литерное обозначение НСХ преобразования (ГОСТ 3044) | К |
Класс (ГОСТ 6616) | 2 |
Количество рабочих спаев
| 1 2 |
Показатель тепловой инерции, с | не более 50 |
Условное давление измеряемой среды Pу, МПа | 1,6 |
Материал защитной арматуры | сплав ХН45Ю |
Материал головки | сталь 12Х18Н10Т |
L,мм | 320 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |

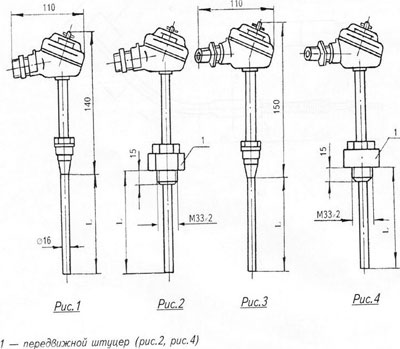

Рис.1. Габаритный чертеж термопары ТХА-706-02
Преобразователь термоэлектрический (термопара) ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай. Защитная арматура выполняется из жаростойких и коррозиестойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах). Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса.
Изготавливаются преобразователи, имеющие два рабочих спая - две термопары одного типа, размещённые в одном корпусе (при обозначении указывается количество спаев - 2).
