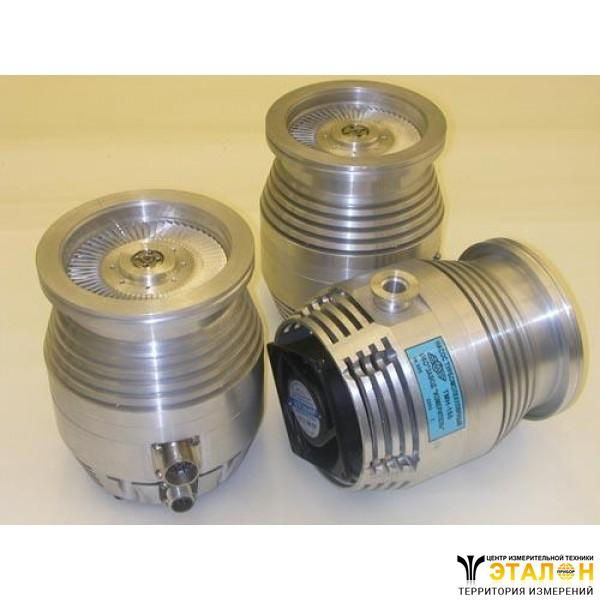

Турбомолекулярный насос ТМН-150/63 с блоком управления МБУII
Безмасляная откачка вакуумных систем, создание высокого и сверхвысокого вакуума.
Область применения
Масс-спектрометрия, течеискание, ускорители элементарных частиц, ядерные исследования, производство электровакуумных и полупроводниковых приборов, атомная и ракетно-космическая промышленность, авиация, фармацевтика, пищевая промышленность.
Особенности изделий
- ТМН-150/63 представляет собой модификацию ТМН-150, у которой статор привода вынесен из вакуумной области, что позволяет обеспечить надежное охлаждение катушек и работать с насосом, при температурах корпуса до 120о С.
У обеих модификаций:
- высокий коэффициент компрессии;
- низкий уровень шума и вибрации;
- неприхотливость в работе;
- использование прецизионных керамических подшипников;
- любое рабочее положение в пространстве;
- высокий ресурс работы;
- доступная цена;
- малый срок поставки;
- выгодное гарантийное и послегарантийное обслуживание.
Технические характеристики
Быстрота действия (по азоту), л/с 150
Предельное остаточное давление (по азоту), Па,
не более 1,3.10-6
Предельная степень сжатия 1.106
Давление на выходе, Па 1,3
Скорость вращения ротора, об/мин, до 42000
Время разгона ротора, мин, не более 3
Присоединительные фланцы, мм,
- входной Dy 100/63
- выходной Dy 16/25
Рабочее положение любое
Охлаждение воздушное
Рабочая температура, оС 10 .. 70(120)
Среднеквадратическая виброскорость, мм/с, не более 0,2
Габаритные размеры, мм 150х200
Блок управления МБУ 150-80
Диапазон скоростей вращения, об/мин 26000…42000
Погрешность поддержания установленного значения скорости, %, не более 1
Дискретность установки частоты вращения, об/мин, не хуже 6
Время разгона насоса до максимальной скорости, не более, мин 3
Время непрерывной работы, ч 24
Питание, В 220
Потребляемая мощность, Вт, не более 200
Габаритные размеры, мм . 220х250х80
Варианты исполнения корпуса горизонтальный, вертикальный
Масса, кг 3,5
