Терморегулятор ОВЕН ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Улучшенная омехоустойчивость | новый ТРМ1 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А |
Повышенная надежность | наработка на отказ составляет 100 000 часов |
Повышенная точность измерений | погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5) |
Увеличенный межповерочный интервал | межповерочный интервал – 3 года |
Увеличенный срок гарантии | гарантийный срок обслуживания нового ТРМ 1 составляет 5 лет |
Улучшенные показатели климатического исполнения | допустимый диапазон рабочих температур от –20 до +50 °С |
Универсальный вход | прибор поддерживает все наиболее распространенные типы датчиков |
Все возможные типы выходных устройств | Р – э/м реле К – транзисторная оптопара С – симисторная оптопара С3 – три симисторные оптопары И – ЦАП «параметр – ток 4...20 мА» У – ЦАП «параметр – напряжение 0...10 В» Т – выход для управления твердотельным реле |
Расширенный диапазон напряжений питания | 90...245 В частотой 47...63 Гц |
Встроенный источник питания 24 В во всех модификациях нового ТРМ1 | для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ |
Питание
Напряжение питания переменного тока | 90…245 В |
Частота напряжения питания | 47...63 Гц |
Потребляемая мощность | не более 7 ВА |
Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В |
Максимально допустимый ток источника питания | 50 мА |
Универсальные входы
Количество универсальных входов | 1 |
Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
Время опроса входа: | |
– для термопреобразователей сопротивления | не более 0,8 с |
– для других датчиков | не более 0,4 с |
Предел основной приведенной погрешности измерения: | |
– для термоэлектрических преобразователей | ±0,5 % |
– для других датчиков | ±0,25 % |
Выходные устройства
Количество выходных устройств | 1 |
Типы выходных устройств | Р, К, С, С3, Т, И, У |
Корпус
Габаритные размеры (мм) и степень защиты корпуса | |
Щитовой Щ1 | 96×96×65, IP54* |
Щитовой Щ2 | 96×48×100, IP54* |
Щитовой Щ11 | 96×96×49, IP54* |
Настенный Н | 130×105×65, IP44 |
На DIN рейку | 90×72×58, IP20 |
* со стороны передней панели |
Условия эксплуатации
Температура окружающего воздуха | -20...+50 °С |
Температура окружающего воздуха (Для ТРМ1 с расширенным диапазоном температур)- | -40...+50 °С |
Атмосферное давление | 84...106,7 кПа |
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | 30...80 % |
Характеристики измерительных датчиков
Код b1-0 | Тип датчика | Диапазон измерений | Разрешающая способность* |
01 | ТСМ (Cu50) W100=1.426 | –50…+200 °С | 0,1 °С |
09 | ТСМ (50М) W100=1.428 | –200…+200 °С | 0,1 °С |
07 | ТСП (Pt50) W100=1.385 | –200…+850 °С | 0,1 °С |
08 | ТСП (50П) W100=1.391 | –240…+1100 °С | 0,1 °С |
00 | ТСМ (Cu100) W100=1.426 | –50…+200 °С | 0,1 °С |
14 | ТСМ (100М) W100=1.428 | –200…+200 °С | 0,1 °С |
02 | ТСП (Pt100) W100=1.385 | –200…+850 °С | 0,1 °С |
03 | ТСП (100П) W100=1.391 | –240…+1100 °С | 0,1 °С |
29 | ТСН (100Н) W100=1.617 | –60…+180 °С | 0,1 °С |
30 | ТСМ (Cu500) W100=1.426 | –50…+200 °С | 0,1 °С |
31 | ТСМ (500М) W100=1.428 | –200…+200 °С | 0,1 °С |
32 | ТСП (Pt500) W100=1.385 | –200…+850 °С | 0,1 °С |
33 | ТСП (500П) W100=1.391 | –250…+1100 °С | 0,1 °С |
34 | ТСН (500Н) W100=1.617 | –60…+180 °С | 0,1 °С |
35 | ТСМ (Cu1000) W100=1.426 | –50…+200 °С | 0,1 °С |
36 | ТСМ (1000М) W100=1.428 | –200…+200 °С | 0,1 °С |
37 | ТСП (Pt1000) W100=1.385 | –200…+850 °С | 0,1 °С |
38 | ТСП (1000П) W100=1.391 | –250…+1100 °С | 0,1 °С |
39 | ТСН (1000Н) W100=1.617 | –60…+180 °С | 0,1 °С |
15 | ТСМ (53М) W100=1.426 (гр. 23) | –50…+200 °С | 0,1 °С |
04 | термопара ТХК (L) | –200…+800 °С | 0,1 °С |
20 | термопара ТЖК (J) | –200…+1200 °С | 0,1 °С |
19 | термопара ТНН (N) | –200…+1300 °С | 0,1 °С |
05 | термопара ТХА (K) | –200…+1360 °С | 0,1 °С |
17 | термопара ТПП (S) | –50…+1750 °C | 0,1 °С |
18 | термопара ТПП (R) | –50…+1750 °C | 0,1 °С |
16 | термопара ТПР (В) | +200…+1800 °C | 0,1 °С |
21 | термопара ТВР (А-1) | 0…+2500 °С | 0,1 °С |
22 | термопара ТВР (А-2) | 0…+1800 °C | 0,1 °С |
23 | термопара ТВР (А-3) | 0…+1800 °C | 0,1 °С |
24 | термопара ТМК (Т) | –200…+400 °C | 0,1 °С |
12 | ток 0…5 мА | 0…100 % | 0,1 % |
11 | ток 0…20 мA | 0…100 % | 0,1 % |
10 | ток 4…20 мА | 0…100 % | 0,1 % |
06 | напряжение –50…+50 мВ | 0…100 % | 0,1 % |
13 | напряжение 0…1 В | 0…100 % | 0,1 % |
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С |
Характеристики выходных устройств
Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики |
Р | электромагнитное реле | 8 А при 220 В 50...60 Гц, cos φ > 0,4 |
К | транзисторная оптопара n–p–n типа | 400 мА при 60 В пост. тока |
С | симисторная оптопара | 50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
С3 | три симисторные оптопары для управления трехфазной нагрузкой | 50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | нагрузка 100…800 Ом, |
У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | нагрузка не менее 2 кОм, |
Т | выход для управления твердотельным реле | выходное напряжение 4...6 В, |
Терморегулятор ТРМ1 имеет один универсальный вход для подключения измерительных датчиков:
Все модификации прибора ОВЕН ТРМ1 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.
Логическое устройство прибора ОВЕН ТРМ1 может работать в одном из 3-х режимов:
Режим работы ЛУ определяется типом установленного в приборе выходного устройства (ВУ).
Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).
Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0...10 В.
В терморегулятор ТРМ1 может быть установлено одно из перечисленных ниже выходных устройств (ВУ):
Кроме того, прибор ОВЕН ТРМ1 имеет возможность управления трехфазной нагрузкой. Для этого в прибор устанавливается ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.
Тип выходного устройства, установленного в терморегуляторе, выбирается пользователем при заказе.
Параметр А1-1 | Режим работы ЛУ | Тип ВУ | Диаграмма работы ВУ |
oFF | ЛУ выключено | – | – |
01 | Двухпозиционный регулятор: прямой гистерезис («нагреватель») | дискретное (Р, К, С, С3, Т) |
|
02 | Двухпозиционный регулятор: обратный гистерезис («холодильник») | дискретное (Р, К, С, С3, Т) |
|
03 | Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы) | дискретное (Р, К, С, С3, Т) |
|
04 | Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы) | дискретное (Р, К, С, С3, Т) |
|
05 | Аналоговый П-регулятор: обратное управление («нагреватель») | ЦАП 4...20 мА или 0...10 В |
|
06 | Аналоговый П-регулятор: | ЦАП 4...20 мА или 0...10 В |
|
07 | Регистратор | ЦАП 4...20 мА (И) |
|
Примечание. Туст – уставка, — гистерезис (для двухпозиционного регулятора) или 1/2 полосы пропорциональности (для П-регулятора). |
При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:

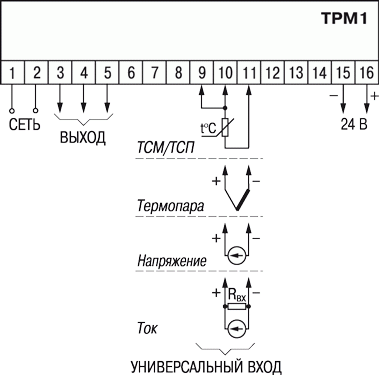

Общая схема подключения ТРМ1
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
