ТРМ1-Н.У.С3
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- Регулирование входной величины:
- двухпозиционное регулирование.
- аналоговое П-регулирование.
- Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
- Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
- Выходной сигнал тока 4...20 мА для регистрации измеренной величины (модификация по типу выхода И)
- Возможность управления трехфазной нагрузкой (модификация по типу выхода С3)
- Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В). *
- Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- Программирование кнопками на лицевой панели прибора
- Сохранение настроек при отключении питания
- Защита настроек от несанкционированных изменений
* Только для стандартных позиций
Диапазон рабочих температур
- -20...+50 °С (стандартная позиция)
- -40...+50 °С (под заказ)
Типы корпусов
- Н - настенный, 130×105×65, IP44
- Щ1 - щитовой, 96×96×65, IP54 (со стороны передней панели)
- Щ2 - щитовой, 96×48×100, IP54 (со стороны передней панели)
- Д - для крепления на DIN-рейку 90×72×58, IP20
- Щ11 - щитовой со съемным клеммником 96х96х49, IP54 (со стороны передней панели)
Особенности ТРМ1 в корпусе Щ11
- Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
- Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.

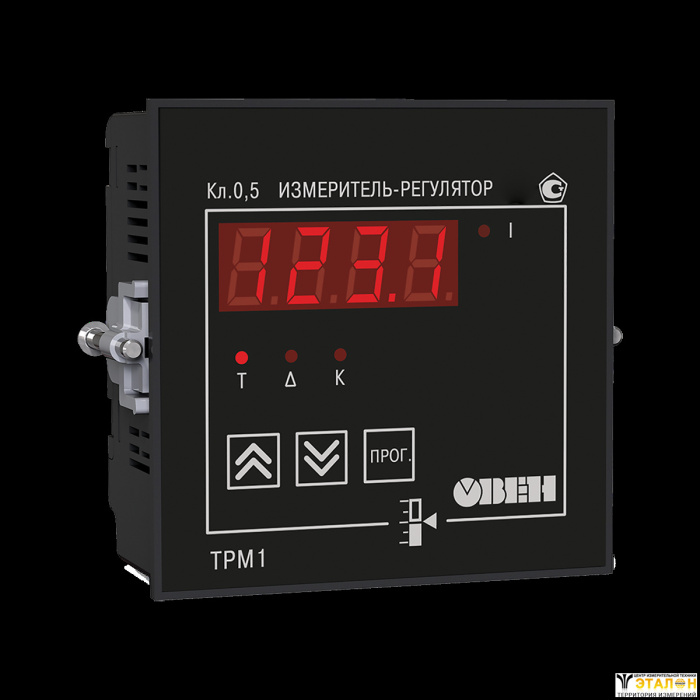

Назначение терморегулятора ОВЕН ТРМ1
Терморегулятор ОВЕН ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Главные преимущества нового терморегулятора ТРМ1
Улучшенная омехоустойчивость | новый ТРМ1 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А |
Повышенная надежность | наработка на отказ составляет 100 000 часов |
Повышенная точность измерений | погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5) |
Увеличенный межповерочный интервал | межповерочный интервал – 3 года |
Увеличенный срок гарантии | гарантийный срок обслуживания нового ТРМ 1 составляет 5 лет |
Улучшенные показатели климатического исполнения | допустимый диапазон рабочих температур от –20 до +50 °С |
Универсальный вход | прибор поддерживает все наиболее распространенные типы датчиков |
Все возможные типы выходных устройств | Р – э/м реле К – транзисторная оптопара С – симисторная оптопара С3 – три симисторные оптопары И – ЦАП «параметр – ток 4...20 мА» У – ЦАП «параметр – напряжение 0...10 В» Т – выход для управления твердотельным реле |
Расширенный диапазон напряжений питания | 90...245 В частотой 47...63 Гц |
Встроенный источник питания 24 В во всех модификациях нового ТРМ1 | для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ |
Основные технические характеристики
Питание
Напряжение питания переменного тока | 90…245 В |
Частота напряжения питания | 47...63 Гц |
Потребляемая мощность | не более 7 ВА |
Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В |
Максимально допустимый ток источника питания | 50 мА |
Универсальные входы
Количество универсальных входов | 1 |
Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
Время опроса входа: | |
– для термопреобразователей сопротивления | не более 0,8 с |
– для других датчиков | не более 0,4 с |
Предел основной приведенной погрешности измерения: | |
– для термоэлектрических преобразователей | ±0,5 % |
– для других датчиков | ±0,25 % |
Выходные устройства
Количество выходных устройств | 1 |
Типы выходных устройств | Р, К, С, С3, Т, И, У |
Корпус
Габаритные размеры (мм) и степень защиты корпуса | |
Щитовой Щ1 | 96×96×65, IP54* |
Щитовой Щ2 | 96×48×100, IP54* |
Щитовой Щ11 | 96×96×49, IP54* |
Настенный Н | 130×105×65, IP44 |
На DIN рейку | 90×72×58, IP20 |
* со стороны передней панели | |
Условия эксплуатации
Температура окружающего воздуха | -20...+50 °С |
Температура окружающего воздуха (Для ТРМ1 с расширенным диапазоном температур)- | -40...+50 °С |
Атмосферное давление | 84...106,7 кПа |
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | 30...80 % |
Характеристики измерительных датчиков
Код b1-0 | Тип датчика | Диапазон измерений | Разрешающая способность* |
01 | ТСМ (Cu50) W100=1.426 | –50…+200 °С | 0,1 °С |
09 | ТСМ (50М) W100=1.428 | –200…+200 °С | 0,1 °С |
07 | ТСП (Pt50) W100=1.385 | –200…+850 °С | 0,1 °С |
08 | ТСП (50П) W100=1.391 | –240…+1100 °С | 0,1 °С |
00 | ТСМ (Cu100) W100=1.426 | –50…+200 °С | 0,1 °С |
14 | ТСМ (100М) W100=1.428 | –200…+200 °С | 0,1 °С |
02 | ТСП (Pt100) W100=1.385 | –200…+850 °С | 0,1 °С |
03 | ТСП (100П) W100=1.391 | –240…+1100 °С | 0,1 °С |
29 | ТСН (100Н) W100=1.617 | –60…+180 °С | 0,1 °С |
30 | ТСМ (Cu500) W100=1.426 | –50…+200 °С | 0,1 °С |
31 | ТСМ (500М) W100=1.428 | –200…+200 °С | 0,1 °С |
32 | ТСП (Pt500) W100=1.385 | –200…+850 °С | 0,1 °С |
33 | ТСП (500П) W100=1.391 | –250…+1100 °С | 0,1 °С |
34 | ТСН (500Н) W100=1.617 | –60…+180 °С | 0,1 °С |
35 | ТСМ (Cu1000) W100=1.426 | –50…+200 °С | 0,1 °С |
36 | ТСМ (1000М) W100=1.428 | –200…+200 °С | 0,1 °С |
37 | ТСП (Pt1000) W100=1.385 | –200…+850 °С | 0,1 °С |
38 | ТСП (1000П) W100=1.391 | –250…+1100 °С | 0,1 °С |
39 | ТСН (1000Н) W100=1.617 | –60…+180 °С | 0,1 °С |
15 | ТСМ (53М) W100=1.426 (гр. 23) | –50…+200 °С | 0,1 °С |
04 | термопара ТХК (L) | –200…+800 °С | 0,1 °С |
20 | термопара ТЖК (J) | –200…+1200 °С | 0,1 °С |
19 | термопара ТНН (N) | –200…+1300 °С | 0,1 °С |
05 | термопара ТХА (K) | –200…+1360 °С | 0,1 °С |
17 | термопара ТПП (S) | –50…+1750 °C | 0,1 °С |
18 | термопара ТПП (R) | –50…+1750 °C | 0,1 °С |
16 | термопара ТПР (В) | +200…+1800 °C | 0,1 °С |
21 | термопара ТВР (А-1) | 0…+2500 °С | 0,1 °С |
22 | термопара ТВР (А-2) | 0…+1800 °C | 0,1 °С |
23 | термопара ТВР (А-3) | 0…+1800 °C | 0,1 °С |
24 | термопара ТМК (Т) | –200…+400 °C | 0,1 °С |
12 | ток 0…5 мА | 0…100 % | 0,1 % |
11 | ток 0…20 мA | 0…100 % | 0,1 % |
10 | ток 4…20 мА | 0…100 % | 0,1 % |
06 | напряжение –50…+50 мВ | 0…100 % | 0,1 % |
13 | напряжение 0…1 В | 0…100 % | 0,1 % |
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С | |||
Характеристики выходных устройств
Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики |
Р | электромагнитное реле | 8 А при 220 В 50...60 Гц, cos φ > 0,4 |
К | транзисторная оптопара n–p–n типа | 400 мА при 60 В пост. тока |
С | симисторная оптопара | 50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
С3 | три симисторные оптопары для управления трехфазной нагрузкой | 50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | нагрузка 100…800 Ом, |
У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | нагрузка не менее 2 кОм, |
Т | выход для управления твердотельным реле | выходное напряжение 4...6 В, |
Функциональная схема
Универсальный вход терморегулятора ОВЕН ТРМ1
Терморегулятор ТРМ1 имеет один универсальный вход для подключения измерительных датчиков:
- термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
- активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.
Все модификации прибора ОВЕН ТРМ1 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.
Логическое устройство прибора ОВЕН ТРМ1
Логическое устройство прибора ОВЕН ТРМ1 может работать в одном из 3-х режимов:
- двухпозиционный регулятор (компаратор, устройство сравнения);
- аналоговый П-регулятор;
- регистратор.
Режим работы ЛУ определяется типом установленного в приборе выходного устройства (ВУ).
Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).
Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0...10 В.
Выходные устройства прибора ОВЕН ТРМ1
В терморегулятор ТРМ1 может быть установлено одно из перечисленных ниже выходных устройств (ВУ):
- ВУ дискретного типа – электромагнитное реле 8 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле;
- цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА или напряжение 0...10 В с питанием от внешнего источника.
Кроме того, прибор ОВЕН ТРМ1 имеет возможность управления трехфазной нагрузкой. Для этого в прибор устанавливается ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.
Тип выходного устройства, установленного в терморегуляторе, выбирается пользователем при заказе.
Режимы работы логических устройств (ЛУ1, ЛУ2)
Параметр А1-1 | Режим работы ЛУ | Тип ВУ | Диаграмма работы ВУ |
oFF | ЛУ выключено | – | – |
01 | Двухпозиционный регулятор: прямой гистерезис («нагреватель») | дискретное (Р, К, С, С3, Т) | |
02 | Двухпозиционный регулятор: обратный гистерезис («холодильник») | дискретное (Р, К, С, С3, Т) | |
03 | Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы) | дискретное (Р, К, С, С3, Т) | |
04 | Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы) | дискретное (Р, К, С, С3, Т) | |
05 | Аналоговый П-регулятор: обратное управление («нагреватель») | ЦАП 4...20 мА или 0...10 В | |
06 | Аналоговый П-регулятор: | ЦАП 4...20 мА или 0...10 В | |
07 | Регистратор | ЦАП 4...20 мА (И) | |
Примечание. Туст – уставка, | |||
— гистерезис (для двухпозиционного регулятора) или 1/2 полосы пропорциональности (для П-регулятора).Установка временных задержек срабатывания выходного устройства прибора
При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:
- времени задержки включения ВУ;
- времени задержки выключения ВУ;
- минимального времени удержания ВУ во включенном состоянии;
- минимального времени удержания ВУ в выключенном состоянии.
Схемы подключения

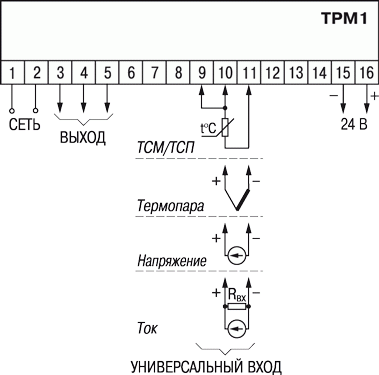

Общая схема подключения ТРМ1
Схемы подключения выходных устройств
Схемы подключения выходных устройств
Комплект поставки
Для ТРМХ-Д.У.ХХ в корпусе на Дин-рейку
- Прибор ТРМХ-Д.У.ХХ
- Резистор С2-29В 50 Ом 0,1% 125ppm/°C
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 10 шт.
- Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 50 шт.
- Методика поверки (по требованию заказчика)
Для ТРМХ-Х.У.ХХ в корпусах 4 типов: настенном Н, щитовых Щ1, Щ2 и Щ11
- Прибор ТРМХ-Х.У.ХХ
- Комплект крепежных элементов
- Резистор С2-29В 50 Ом 0,1% 125ppm/°C
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 10 шт.
- Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 50 шт.
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Файлы для загрузки
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.
Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.
Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.
Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.
ОГРН: 1195081019836
